Construirea schemei de principiu








Etapa I

Construirea schemei de principiu care are urmatoarele caracteristici:

  1. 5 noduri generator inclusiv nodul de echilibrare
  2. 6 noduri consumator
  3. 3noduri pasive
  4. sistemul are 3 nivele de tensiune 400-220-11KV
  5. consumul total 1100MW iar generatoarele genereaza o putere totala de 1405
  6. 3 centrale termo respectiv NE/NG-300MW,NG-600MW si NG-320MW
  7. 1 centrala hidro 175MW
  8. 1 centrala de tip fotovoltaic 10MW

Etapa II

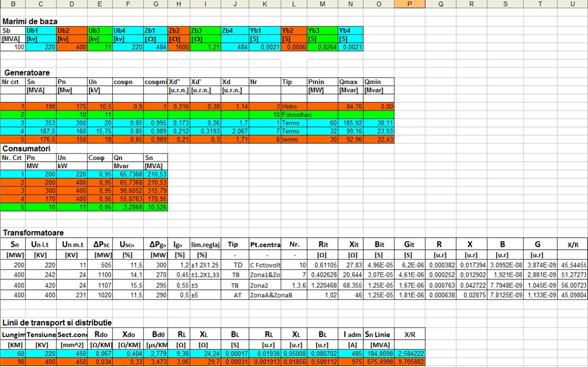

Am ales generatoarele ,transformatoare bloc,autotransformatoare,linii,consumatori afisate in tabelul urmator cu parametrii calculati dupa care am simult regimul permanent normal.




EtapaIII

Rularea regimului permanent normal initial mentinand AVR in functiune fara a impune limitele de reactiv la generatoare



Dupa obtinerea primului regim convergent am introdus limitele de reactiv la generatoare si am urmarit aducerea tensiunilor in banda optima


Etapa IV

Regium optim in absenta AGC si AVR ,ajustarea regiumului am realizato manual incarcand generatoarele din schema urmarind scaderea pierderilor active tinand cont de limita de incarcare a generatoarelor si de mentinerea tensiunilor in banda.







Etapa V

Regimul optim in prezenta AGC si AVR(optimizare automata):

Am urmarit costul orar al producerii,costurile marginale ale nodurilor,incadrarea tensiunilor in domenile admise si nivelul pierderilor de putere activa.




Am facut toate aceste etape :

Introducerea costurilor la generatoare


La obtiunea OPF case info la Areas am introdus 2 zone si am bifat YES la Marginal Losses:

Tot in meniul OPF case info la MW Transaction am introdus limita de transfer de la o zona la alta(10% din zona cu cel mai mare consum).

In final am intrat in meniul OPF Options and Results am intrat la submenium Results si am dat pe butonul Solve LP OPF afisandumi costurile necesare.
