Standard international iso 5817 - sudare - imbinari sudate prin topire din otel, nichel, titan si aliajele lor (exclusiv sudare cu fascicul de electroni) - niveluri de calitate pentru imperfectiuni







STANDARD   ISO

INTERNATIONAL    5817








SUDARE - IMBINARI SUDATE PRIN TOPIRE DIN OTEL,

NICHEL, TITAN SI ALIAJELE LOR (EXCLUSIV

SUDARE CU FASCICUL DE ELECTRONI) - NIVELURI

DE CALITATE PENTRU IMPERFECTIUNI



Welding - Fusion - welded joints in steel,

nickel, titanium and their allozs (beam

welding excluded) - Qualitz levels for

imperfections



Soudage - Assemblages en acier,

nickel, titane et leurs alliages soudés par fusion

(soudage par faisceau exclu) - Niveaux de qualité

par rapport aux défauts



ISO 5817 : 2003 (Ro)


PREAMBUL


ISO (Organizatia Internationala de Standardizare) este o federatie mondiala a organismelor nationale de standardizare(comitetele membre ale ISO). Elaborarea Standardelor Internationale este in general incredintata comitetelor tehnice ale ISO. Fiecare comitet membru interesat pentru un domeniu are dreptul de a face parte din comitetul tehnic creat cu acest scop. Organizatiile internationale, guvernamentale si neguvernamentale, in legatura cu ISO colaboreaza indeaproape cu Comisia Internationala de Electrotehnica (IEC) in toate domeniile standardizarii in electrotehnica.


Standardele Internationale sunt elaborate in concordanta cu reglementarile din Directivele ISO/CEI, Partea 2.


Sarcina generala a comitetelor tehnice este elaborarea Standardelor Internationale. Proiectele de Standarde Internationale adoptate in comitetele tehnice sunt supuse pentru votare comitetelor membre. Publicarea lor ca Standarde Internationale necesita aprobarea a minimum 75 % din comitetele membre votante.


Atentie, la elaborarea prezentului document exista posibilitatea ca anumite elemente sa poata face obiectul drepturilor de proprietate intelectuala. ISO nu poate fi responsabil pentru identificarea acestor drepturi de proprietate si avertizeaza de existenta acestora.


ISO 5817 a fost elaborat in comitetul tehnic ISO/TC44, Sudare si tehnici conexe, subcomitetul SC10, Unificarea conditiilor in tehnica de sudare a metalelor.


Prezenta editie a doua, anuleaza si inlocuieste prima editie (ISO 5817:1992) cu actuala revizuire tehnica.


ISO 5817 : 2003 (Ro)

INTRODUCERE


Prezentul Standard International trebuie sa fie ca referential la elaborarea de coduri si / sau alte standarde de aplicatie. Ele contin o lista de imperfectiuni intalnite in sudurile prin topire, pe baza notarii indicata in  ISO 6520-1.


Aceste imperfectiuni conform ISO 6520-1, au fost utilizate direct si altele au fost regrupate. Sistemul numeric de referinta utilizat a fost conform ISO 6520-1.


Prezentul Standard International defineste dimensiunile imperfectiunilor tipice care pot fi intalnite in fabricatia curenta. El poate fi utilizat intr-un sistem de calitate pentru realizarea imbinarilor sudate in productie. El ofera trei niveluri de valori dimensionale, prin care se poate efectua alegerea pentru o aplicatie data. Trebuie ca nivelul de calitate adoptat la fiecare caz sa fie definit in standardul de aplicatie sau de catre proiectantul responsabil impreuna cu executantul, beneficiarul si / sau alte parti interesate. Nivelul trebuie sa fie prescris inainte de inceperea executiei, de preferinta in momentul cererii de oferta sau comenzii. Detalii suplimentare pot fi prevazute in cazuri particulare.


Nivelurile de calitate indicate in prezentul Standard International furnizeaza date de referinta de baza si nu sunt legate specific de o aplicatie particulara. Ele se refera la tipuri de imbinari sudate intalnite in realizarea structurilor si nu la produse complete sau componente ale acestora. Este deci posibil ca diferite niveluri de calitate sa fie aplicate la diverse imbinari sudate executate individual in acelasi produs sau componenta.


In mod normal pentru o imbinare sudata limitele dimensiunilor imperfectiunilor pot fi acoperitoare pentru un nivel de calitate specificat. In anumite cazuri totusi poate fi necesara specificarea de niveluri de calitate diferite pentru imperfectiuni diferite ale aceleiasi imbinari sudate.


Alegerea nivelului de calitate pentru orice aplicatie, trebuie sa tina cont de considerente privind proiectarea, tratamentele ulterioare (de exemplu reincarcarea), modul de solicitare (de exemplu static, dinamic), conditiile de exploatare (de exemplu temperatura, mediu), de consecintele ruperii. Factorii economici au in egala masura importanta lor si trebuie luat in considerare nu numai costul sudarii, dar si cel al inspectiilor, al incercarilor si al reparatiilor.


Desi prezentul Standard International cuprinde toate tipurile de imperfectiuni specifice procedeelor de sudare prin topire indicate in Articolul 1, se iau in considerare numai acelea care se refera la procedeul si aplicatia in cauza.


Imperfectiunile sunt indicate in dimensiuni reale iar detectarea si evaluarea lor pot necesita utilizarea uneia sau mai multor metode de examinare nedistructiva.


Detectarea si masurarea imperfectiunilor depind de metodele de inspectie si de proportia de examinare, specificate in standardul de aplicatie sau in contract. Metodele necesare pentru detectarea imperfectiunilor nu fac obiectul prezentului Standard International. Totusi ISO 17635 contine corelatia intre nivelul de calitate si nivelul de acceptare pentru diferite metode END.


Prezentul Standard International este direct aplicabil la examinarea vizuala a sudurilor si nu prezinta detalii privind metodele recomandate pentru detectarea sau masurarea prin metodele END. Trebuie luate in considerare dificultatile in utilizarea acestora, privind stabilirea adecvata a criteriilor de aplicare a examinarilor nedistructive: ultrasunete, radiografice, curenti eddy, lichide penetrante, pulberi magnetice si pot fi necesare completari cu cerinte privind inspectia, examinarea sau incercarile.


Valorile pentru imperfectiuni privesc aplicatiile curente de sudare. Specificatii mai importante necesita operatii suplimentare de executie, de exemplu polizarea sau sudarea in conditii severe de laborator sau procedee de sudare speciale.


Solicitari pentru interpretari oficiale ale aspectelor tehnice ale prezentului Standard International trebuie adresate direct Secretariatului ISO/TC44/SC10, prin organismul national de standardizare al utilizatorului. O lista completa a acestor organisme poate fi obtinuta la adresa: www.iso.org.


STANDARD INTERNATIONAL    ISO 5817 : 2003


SUDARE - IMBINARI SUDATE PRIN TOPIRE DIN OTEL, NICHEL, TITAN SI ALIAJELE LOR (EXCLUSIV SUDAREA CU FASCICUL DE ELECTRONI) - NIVELURI DE CALITATE PENTRU IMPERFECTIUNI


1. Domeniu de aplicare


Acest Standard International prevede niveluri de calitate ale imperfectiunilor in imbinarile sudate prin topire (cu exceptia sudarii cu fascicul de electroni) la toate tipurile de oteluri, nichel, titan si aliajelor lor. El se aplica la grosimi de material mai mari de 0,5 mm.


Nivelurile de calitate pentru sudarea cu fascicul de electroni a otelurilor sunt prezentate in ISO 13919-1.


Trei niveluri de calitate sunt indicate in scopul aplicarii lor intr-o larga gama de structuri sudate. Ele sunt notate prin simbolurile B, C si D. Nivelul de calitate B corespunde cerintei celei mai ridicate pentru sudura finita. Nivelurile de calitate se refera la calitatea executiei si nu la aptitudinea de utilizare (a se vedea 3.2) a produsului finit.


Prezentul Standard International se aplica :


otelurilor aliate si nealiate;


nichelului si aliajelor sale;


titanului si aliajelor sale;


la sudarea manuala, mecanizata si automata;


la toate pozitiile de sudare;


la toate tipurile de suduri, de exemplu suduri cap la cap, in colt si racorduri;


la urmatoarele procedee de sudare si la subprocedeele lor, definite conform ISO 4063:


11 sudare cu arc electric cu electrod fuzibil fara protectie gazoasa;


12 sudare cu arc electric sub strat de flux;


13 sudare cu arc electric in mediu de gaz protector cu electrod fuzibil;


14 sudare cu arc electric in mediu de gaz protector cu electrod nefuzibil;


15 sudare cu arc electric cu plasma;


31 sudare oxigaz (numai pentru otel).


Aspectele metalurgice, de exemplu marimea grauntelui, duritatea, nu fac obiectul prezentului Standard International.

ISO 5817 : 2003


2. REFERINTE NORMATIVE


Urmatoarele documente referentiale sunt indispensabile pentru aplicarea acestui document. Pentru referintele datate se aplica numai editia citata. Pentru referintele nedatate, se aplica ultima editie a documentului de referinta (incluzand eventualele amendamente).


ISO 2553: 1992, Welded, brazed and soldered joints - Symbolic representation on drawings.


ISO 4063: 1998, Welding and allied processes - Nomenclature of processes and reference numbers.


ISO 6520-1: 1998, Welding and allied processes - Classification of geometric imperfections in metalic materials - Part 1: Fusion welding.


3. TERMENI SI DEFINITII


Pentru utilizarea prezentului document se aplica termenii si definitiile urmatoare:



nivel de calitate

descrierea calitatii unei suduri, pe baza tipului si dimensiunilor imperfectiunilor selectate



aptitudine de utilizare

capacitatea unui produs, proces sau serviciu de a indeplini un scop definit, in conditii specificate



imperfectiuni scurte

una sau mai multe imperfectiuni a caror lungime totala nu depaseste 25 mm pe 100 mm sudura sau 25 % din lungimea sudurii daca aceasta este inferioara lungimii de 100 mm, conditie aplicata la maximum de imperfectiuni



imperfectiuni sistematice

imperfectiuni repartizate la distante regulate in sudura, pe toata lungimea examinata a sudurii, dimensiunile fiecarei imperfectiuni situandu-se in limitele date in tabelul 1



aria proiectiei

suprafata pe care imperfectiunile repartizate in volumul sudurii considerate sunt reprezentate cu doua dimensiuni


In contrast cu aria fisurilor de suprafata, aria imperfectiunilor la examinarea radiografica, depinde de grosimea sudurii (a se vedea figura 1)



aria suprafetei transversale

aria considerata dupa rupere sau sectionare





ISO 5817 : 2003

Legenda

radiatii x   grosime cu 6 straturi  grosime cu 2 straturi

4 sufluri pe unitatea de volum   grosime cu 3 straturi  grosime cu 1 strat

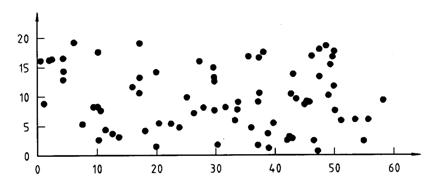

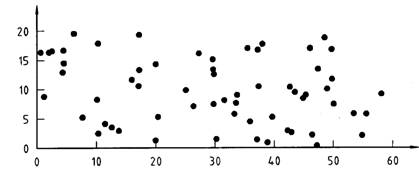

Figura 1 - Radiografii ale diferitelor probe avand aceeasi densitate a suflurilor pe unitatea de volum


4. SIMBOLURI


Simbolurile urmatoare sunt utilizate in tabelul 1.


a grosimea nominala a unei suduri in colt (a se vedea ISO 2553)


b latimea suprainaltarii


d diametrul suflurii


h inaltimea sau latimea imperfectiunii


l lungimea imperfectiunii in directia longitudinala a sudurii


l p lungimea suprafetei proiectate sau suprafata sectiunii transversale


s grosimea nominala a sudurii cap la cap (a se vedea ISO 2553)


t grosimea (nominala) a peretelui tevii sau tablei


w p latimea sudurii, sau latimea sau inaltimea in cazul suprafetei de rupere


z cateta sudurii in colt (a se vedea ISO 2553)


α unghiul de racordare al sudurii


β unghiul nealinierii

ISO 5817 : 2003



5. EVALUAREA IMPERFECTIUNILOR


Limitele imperfectiunilor sunt indicate in tabelul 1. Aceste limite se aplica unei suduri terminate si pot fi in egala masura aplicate si straturilor intermediare de executie.


Daca pentru detectarea imperfectiunilor se utilizeaza o alta metoda decat examinarea macroscopica, trebuie luate in considerare numai imperfectiunile detectate la o marire egala sau inferioara de zece ori.


Sunt excluse din prezentul Standard International suprapunerile la rece (a se vedea tabelul 1, 1.5) si microfisurile (a se vedea tabelul 1, 2.2).


Imperfectiunile sistematice sunt admise numai in nivelul de calitate D, sub rezerva ca alte cerinte din tabelul 1 sunt satisfacute.


Imbinarile sudate, in mod normal, trebuie evaluate separat pentru fiecare tip de imperfectiune.


Imperfectiunile de mai multe tipuri care se gasesc intr-o sectiune data a imbinarii, care reduc aceasta sectiune pot face obiectul unei examinari speciale (a se vedea imperfectiunile multiple).


Limitele imperfectiunilor multiple (a se vedea tabelul 1) sunt aplicabile numai in cazul cand cerintele privind o imperfectiune unica sunt indeplinite.


Oricare doua imperfectiuni alaturate, separate printr-o distanta inferioara cele mai mari dimensiuni ale imperfectiunii mai mici,  trebuie sa se considere ca o singura imperfectiune.



Tabelul 1 - Limitele imperfectiunilor


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B

1. Imperfectiuni de suprafata



Fisura



Nu se admite

Nu se admite

Nu se admite



Fisura in crater



Nu se admite

Nu se admite

Nu se admite



Por de suprafata

Dimensiune maxima a unui singur por pentru:

sudura cap la cap

sudura in colt

0,5 la 3



d ≤ 0,3 s

d ≤ 0,3 a

Nu se admite

Nu se admite

Dimensiune maxima a unui singur por pentru :

sudura cap la cap

sudura in colt

> 3



d ≤ 0,3 s, dar max. 3 mm

d ≤ 0,3 a, dar max. 3 mm



d ≤ 0,2 s, dar max. 3 mm

d ≤ 0,2 a, dar max. 3 mm

Nu se admite



Retasura deschisa in crater


0,5 la 3

h ≤ 0,2 t

Nu se admite

Nu se admite

> 3

h ≤ 0,2 t, dar max. 2 mm

h ≤ 0,1 t, dar max. 1 mm

Nu se admite



Lipsa de topire



Nu se admite

Nu se admite

Nu se admite

Microlipsa de topire

Detectabila numai la examinare macroscopica

Se admite

Se admite

Nu se admite



Lipsa de patrundere la radacina

Numai pentru sudurile cap la cap dintr-o parte


Imperfectiuni scurte

t ≤ 0,2 t, dar max. 2 mm

Nu se admite

Nu se admite






Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B





Crestaturi continue

Crestaturi discontinue

Se cere trecere cu racordare


Nu este considerata imperfectiune sistematica


0,5 la 3

Imperfectiuni scurte

h ≤ 0,2 t

Imperfectiuni scurte

h ≤ 0,1 t

Nu se admite

> 3

h ≤ 0,2 t,

dar max. 1 mm

h ≤ 0,1 t,

dar max. 0,5 mm

h ≤ 0,05 t,

dar max. 0,5 mm



Crestatura la radacina

Se cere trecere cu racordare


0,5 la 3

h ≤ 0,2 mm + 0,1 t

Imperfectiuni scurte

h ≤ 0,1 t

Nu se admite

> 3

Imperfectiuni scurte

h ≤ 0,2 t

dar max. 2 mm

Imperfectiuni scurte

h ≤ 0,1 t

dar max. 1 mm

Imperfectiuni scurte

h ≤ 0,05 t

dar max. 0,5 mm



Suprainaltare excesiva (sudura cap la cap)



Se cere o trecere cu racordare



h ≤ 1 mm + 0,25 b

dar max. 10 mm

h ≤ 1 mm + 0,15 b

dar max. 7 mm

h ≤ 1 mm + 0,1 b

dar max. 5 mm



Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Convexitate excesiva (sudura in colt)



h ≤ 1 mm + 0,25 b,

dar max. 5 mm

h ≤ 1 mm + 0,15 b,

dar max. 4 mm

h ≤ 1 mm + 0,1 b,

dar max. 3 mm



Exces de patrundere


0,5 la 3

h ≤ 1 mm + 0,6 b,

h ≤ 1 mm + 0,3 b,

h ≤ 1 mm + 0,1 b,

> 3

h ≤ 1 mm + 1,0 b,

dar max. 5 mm

h ≤ 1 mm + 0,6 b,

dar max. 4 mm

h ≤ 1 mm + 0,2 b,

dar max. 3 mm



Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Racordare incorecta

- suduri cap la cap








- suduri in colt









Scurgere de metal


h ≤ 0,2 b

Nu se admite

Nu se admite




Supratopire

Subtiere

Se cere trecere cu racordare

0,5 la 3

Imperfectiuni scurte

h ≤ 0,25 t

Imperfectiuni scurte

h ≤ 0,1 t

Nu se admite

> 3

Imperfectiuni scurte

h ≤ 0,25 t

dar max. 2 mm

Imperfectiuni scurte

h ≤ 0,1 t

dar max. 1 mm

Imperfectiuni scurte

h ≤ 0,05 t

dar max. 0,5 mm



Strapungere



Nu se admite

Nu se admite

Nu se admite


Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Defect de simetrie a sudurii in colt

In cazul sudurilor in colt nu se prescrie simetria



h ≤ 2 mm + 0,2 a

h ≤ 2 mm + 0,15 a

h ≤ 1,5 mm + 0,15 a



Retasura la radacina

Se cere trecere cu racordare

0,5 la 3

h ≤ 0, 2 mm + 0,1 t

Imperfectiuni scurte

h ≤ 0,1 t

Nu se admite

> 3

Imperfectiuni scurte

h ≤ 0,2 t

dar max. 2 mm

Imperfectiuni scurte

h ≤ 0,1 t

dar max. 1 mm

Imperfectiuni scurte

h ≤ 0,05 t

dar max. 0,5 mm



Suprafata spongioasa

Formatie spongioasa la radacina sudurii, provocata de fierberea metalului topit in timpul solidificarii (de exemplu lipsa protectiei de gaz la radacina)


Se admite local

Nu se admite

Nu se admite

Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Reluare defectuoasa



Se admite.

Limita depinde de tipul imperfectiunii produsa la reamorsare

Nu se admite

Nu se admite



Grosime insuficienta

Nu se aplica la procedee care garanteaza o mare adancime de patrundere

0,5 la 3

Imperfectiuni scurte

h ≤ 0, 2 mm + 0,1 a

Imperfectiuni scurte

h ≤ 0,2 mm

Nu se admite

> 3

Imperfectiuni scurte

h ≤ 0,3 mm + 0,1 a

dar max. 2 mm

Imperfectiuni scurte

h ≤ 0,3 mm + 0,1 a

dar max. 1 mm

Nu se admite



Grosime excesiva

Grosimea sudurii in colt este prea mare


Fara limitare

h ≤ 1 mm + 0,2 a,

dar max. 4 mm

h ≤ 1 mm + 0,15 a,

dar max. 3 mm



Arsura



Se admite daca caracteristicile metalului de baza nu sunt afectate

Nu se admite

Nu se admite



Strop



Se admite in functie de aplicatie, de ex.. de material, de protectie anticorosiva


Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B

2. Imperfectiuni interne



Fisuri

Toate tipurile de fisuri cu exceptia microfisurilor si fisurilor de crater


Nu se admite

Nu se admite

Nu se admite



Microfisura

Fisura care uzual este vizibila la microscop (50 x)


Se admite

Se admite in functie de tipul metalului de baza, in special de sensibilitatea la fisurare a acestuia






Suflura sferoidala

Sufluri sferoidale uniform distribuite

Conditiile si limitele imperfectiunilor trebuie sa fie satisfacute. Pentru informare a se vedea Anexa A.







a 1) Dimensiunea maxima a ariei imperfectiunilor (inclusiv imperfectiunile sistematice) in raport cu aria proiectiei.

NOTA Porozitatea ariei proiectate depinde de numarul de straturi (volumul sudurii)


pentru un strat: ≤ 2,5 %

pentru multi - strat ≤ 5 %

pentru un strat: ≤ 1,5 %

pentru multi - strat ≤ 3 %

pentru un strat: ≤ 1 %

pentru multi - strat ≤ 2 %

a 2) Dimensiunea maxima a ariei imperfectiunilor in sectiunea transversala (inclusiv imperfectiunile sistematice) raportata la aria ruperii (aplicabila numai in productie, la calificarea sudorilor sau procedurilor)







b) Dimensiunea maxima pentru o singura suflura pentru

suduri cap la cap

suduri in colt


d ≤ 0,4 s, dar max. 5 mm

d ≤ 0,4 a, dar max. 5 mm



d ≤ 0,3 s, dar max. 4 mm

d ≤ 0,3 a, dar max. 4 mm


d ≤ 0,2 s, dar max. 3 mm

d ≤ 0,2 a, dar max. 3 mm



Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Sufluri grupate

caz 1 (D > d A2)

caz 2 (D > d A2)




Suma ariilor diferitelor sufluri (A 1 + A 2 + ) raportata la aria de evaluare l p x w p (cazul 1).

Lungimea de referinta pentru l p este 100 mm.


Daca D este mai mic decat cea mai mica valoare d A1 sau d A2 , o invelitoare cuprinzand zonele suflurilor A 1 + A 2 trebuie sa fie considerata ca zona unica a imperfectiunilor (cazul 2)








Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Sufluri grupate

Conditiile si limitele urmatoare ale imperfectiunilor trebuie sa fie indeplinite. A se vedea Anexa A, pentru informare.





a) valoarea maxima a ariei totale a proiectiei imperfectiunilor (inclusiv imperfectiunile sistematice).






b) Dimensiunea unei sufluri izolate pentru

suduri cap la cap

suduri in colt




d ≤ 0,4 s, dar max. 4 mm

d ≤ 0,4 a, dar max. 4 mm



d ≤ 0,3 s, dar max. 3 mm

d ≤ 0,3 a, dar max. 3 mm

d ≤ 0,2 s, dar max. 2 mm

d ≤ 0,2 a, dar max. 2 mm



Sufluri aliniate

caz 1 (D > d 2)

caz 2 (D > d 2)












Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B




Sufluri aliniate

Suma ariilor diferitelor sufluri  raportata la aria de evaluare l p x l w (cazul 1).

Daca D este inferior celui mai mic diametru a uneia din suflurile invecinate, aceasta arie cumulata a doua sufluri trebuie aplicata la suma imperfectiunilor (cazul 2).

Urmatoarele conditii si limite pentru imperfectiuni trebuie sa fie indeplinite.

A se vedea Anexa A, pentru informare.

a1) Valoarea maxima a ariei imperfectiunilor (inclusiv imperfectiunile sistematice) raportata la aria proiectiei.

NOTA Porozitatea ariei proiectate depinde de numarul de straturi (volumul sudurii).

a2) Valoarea maxima a ariei sectiunii transversale a imperfectiunilor (inclusiv imperfectiunile sistematice) raportata la aria rupturii (aplicabila numai in productie, calificarea sudorilor sau procedurilor).

b) Dimensiunea maxima a unei singure sufluri pentru


suduri cap la cap

suduri in colt





















pentru un strat: ≤ 8 %


pentru multi-strat:

≤ 16 %






pentru un strat: ≤ 4%


pentru multi-strat:







pentru un strat: ≤ 2%


pentru multi-strat:





















d ≤ 0,4 s, dar max. 4 mm

d ≤ 0,4 a, dar max. 4mm



d ≤ 0,3 s, dar max. 3 mm

d ≤ 0,3 a, dar max. 3mm



d ≤ 0,2 s, dar max. 2 mm

d ≤ 0,2 a, dar max. 2mm

Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B




Sufluri alungite

Sufluri tubulare

- suduri cap la cap


h ≤ 0,4 s, dar max. 4 mm

l ≤ s, dar max. 75 mm

h ≤ 0,3s, dar max. 3mm

l ≤ s, dar max. 50 mm

h ≤ 0,2s, dar max. 2mm

l ≤ s, dar max. 25 mm

- suduri in colt


h ≤ 0,4 a, dar max. 4 mm

l ≤ a, dar max. 75 mm

h ≤ 0,3a, dar max. 3mm

l ≤ a, dar max. 50 mm

h ≤ 0,2a, dar max. 2mm

l ≤ a, dar max. 25 mm



Retasura



Se admit imperfectiuni scurte, dar fara iesire la suprafata

- suduri cap la cap

h ≤ 0,4 s,

dar max. 4 mm

- suduri in colt

h ≤ 0,4 a,

dar max. 4 mm

Nu se admite

Nu se admite



Retasura de crater

Cea mai mare dimensiune (h sau l) dupa masurare

0,5 la 3 > 3

h/l ≤ 0,2 t

h/l ≤ 0,2 t, dar max. 2 mm

Nu se admite

Nu se admite








Incluziuni solide

Incluziuni de zgura

Incluziuni de flux

Incluziuni de oxid

- suduri cap la cap


h ≤ 0,4 s, dar max. 4 mm

l ≤ s, dar max. 75 mm

h ≤ 0,3 s, dar max. 3 mm

l ≤ s, dar max. 50 mm

h ≤ 0,2 s, dar max. 2 mm

l ≤ s, dar max. 25 mm

- suduri in colt


h ≤ 0,4 a, dar max. 4 mm

l ≤ a, dar max. 75 mm

h ≤ 0,3 a, dar max. 3 mm

l ≤ a, dar max. 50 mm

h ≤ 0,2 a, dar max. 2 mm

l ≤ a, dar max. 25 mm




Tabelul 1 (continuare)



Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Incluziuni metalice altele decat cupru

- suduri cap la cap


h ≤ 0,4 s, dar max. 4 mm


h ≤ 0,3s, dar max. 3mm


h ≤ 0,2s, dar max. 2mm

- suduri in colt


h ≤ 0,4 a, dar max. 4 mm


h ≤ 0,3a, dar max. 3mm


h ≤ 0,2a, dar max. 2mm



Incluziuni de cupru



Nu se admit

Nu se admit

Nu se admit



















Lipsa de topire (topire incompleta)

Lipsa de topire laterala




Lipsa de topire intre treceri





Lipsa de topire la radacina


Imperfectiuni scurte, dar fara iesire la suprafata

- suduri cap la cap

h ≤ 0,4 s

dar max. 4 mm

- suduri in colt

h ≤ 0,4 a

dar max. 4 mm


Nu se admit

Nu se admit







Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Lipsa de patrundere

Imbinare in T (sudura in colt)

> 0,5

Imperfectiune scurta

h ≤ 0,2 a, dar max. 2 mm


Nu se admit

Nu se admit

Imbinare in T (partial patrunsa)





Imbinare cap la cap (partial patrunsa)


Imperfectiuni scurte

- imbinare cap la cap:

h ≤ 0,2 s, dar max. 2 mm

- imbinare in T:

h ≤ 0,2 a, dar max. 2 mm

Imperfectiuni scurte

- imbinare cap la cap:

h ≤ 0,1 s, dar max.1,5 mm

- imbinare in colt:

h ≤ 0,1 a, dar max.1,5 mm

Nu se admit

Imbinare cap la cap (patrundere completa)


Imperfectiuni scurte

h ≤ 0,2 t, dar max. 2 mm

Nu se admit

Nu se admit



Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B

3. Imperfectiuni in geometria imbinarii



Defect de aliniere

Limitele privind devierea fata de pozitia corecta. Daca nu exista prevederi contrare, pozitia corecta inseamna coincidenta axelor semigrosimilor (a se vedea Articolul 1). t corespunde celei mai mici grosimi. Un defect de aliniere cuprins in limitele indicate nu este considerat imperfectiune sistematica (aplicabil la Figurile A si B).

0,5 la 3

h ≤ 0,2 mm + 0,25 t

h ≤ 0,2 mm + 0,15 t

h ≤ 0,2 mm + 0,1 t


Figura A: Table si suduri longitudinale

> 3

h ≤ 0,25 t,

dar max. 5 mm

h ≤ 0,15 t,

dar max. 4 mm

h ≤ 0,1 t,

dar max. 3 mm

Figura B: Suduri circumferentiale


h ≤ 0,5 t,

dar max. 4 mm

h ≤ 0,5 t,

dar max. 3 mm

h ≤ 0,5 t,

dar max. 2 mm


Tabelul 1 (continuare)



Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B



Defect unghiular







Asamblare incorecta a sudurii in colt

Limitarea din Articolul 5 privind imperfectiunile sistematice nu se aplica.

0,5 la 3

h ≤ 0,5 mm + 0,1a

h ≤ 0,3 mm + 0,1a

h ≤ 0,2 mm + 0,1a

> 3

h ≤ 1 mm + 0,3a,

dar max. 4 mm

h ≤ 0,5 mm + 0,2a,

dar max. 3 mm

h ≤ 0,5 mm + 0,1a,

dar max. 2 mm

4 Imperfectiuni multiple


Fara

Imperfectiuni multiple in sectiunea transversala a


Sectiune transversala (macrografie) in zona cea mai defavorabila a sudurii




0,5 la 3

Nu se admit

Nu se admit

Nu se admit

> 3

Inaltimea totala maxima a imperfectiunilor

Σh ≤ 0,4 t sau ≤ 0,25 a

Inaltimea totala maxima a imperfectiunilor

Σh ≤ 0,3 t sau ≤ 0,2 a

Inaltimea totala maxima a imperfectiunilor

Σh ≤ 0,2 t sau ≤ 0,15 a




Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B










Fara

Aria proiectata sau aria sectiunii transversale in directia longitudinala


cazul 1 (D >l 3)









Tabelul 1 (continuare)


Nr.

Referinta

ISO 6520-1

Denumirea imperfectiunii

Observatii

t

mm

Limitele imperfectiunilor pentru niveluri de calitate

D

C

B




cazul 2 (D >l 3)


Suma ariilor Σh x l trebuie sa fie calculata in procente din aria de evaluare l p x w p (cazul 1).

Daca D este inferior celei mai mici lungimi a uneia din imperfectiunile invecinate, acest cumul de arii a doua imperfectiuni trebuie sa fie aplicat la suma imperfectiunilor (cazul 2).


NOTA A se vedea Anexa A pentru informare







Σh  x l ≤ 16 %

Σh  x l ≤ 8 %

Σh  x l ≤ 4 %

a A se vedea Anexa B




ISO 5817 : 2003


Anexa A

(informativa)



EXEMPLE DE DETERMINARE A PROCENTAJULUI DE IMPERFECTIUNI



Urmatoarele figuri prezinta o reprezentare a diferitelor procentaje de imperfectiuni. Aceasta reprezentare ar trebui utilizata ca ajutor la evaluarea imperfectiunilor la radiografii si suprafetele rupturii.


Figura A. 1 - 1 procent suprafata, 15 sufluri, d = 1 mm


Figura A. 2 - 1,5 procente suprafata, 23 sufluri, d = 1 mm


Figura A. 3 - 2 procente suprafata, 30 sufluri, d = 1 mm



ISO 5817 : 2003

Figura A. 4 - 2,5  procente suprafata, 38 sufluri, d = 1 mm



Figura A. 5 - 3  procente suprafata, 45 sufluri, d = 1 mm



Figura A. 6 - 4  procente suprafata, 61 sufluri, d = 1 mm



Figura A. 7 - 5 procente suprafata, 76 sufluri, d = 1 mm

ISO 5817 : 2003



Figura A. 8 - 8 procente suprafata, 122 sufluri, d = 1 mm



Figura A. 9 - 16 procente suprafata, 244 sufluri, d = 1 mm


ISO 5817 : 2003


Anexa B

(informativa)



INFORMATII SUPLIMENTARE SI GHID PENTRU UTILIZAREA PREZENTULUI STANDARD INTERNATIONAL



Acest Standard International prezinta cerintele pentru trei niveluri de calitate pentru imperfectiunile din imbinarile sudate din otel, nichel, titan si aliajele lor, sudate prin topire (exclusiv sudarea cu fascicul de electroni) pentru grosimi de suduri ≥ 0,5 mm. El poate fi utilizat, in unele cazuri, pentru alte procedee de sudare prin topire sau alte grosimi de sudura.


Diferite componente sunt foarte adesea produse pentru diferite aplicatii, dar conform unor cerinte similare. In orice caz, ar trebui ca cerintele aplicate componentelor identice produse in diverse ateliere sa aiba in vedere asigurarea unei executii conform acelorasi criterii. Aplicarea coerenta a acestui Standard International este unul din principiile de baza ale unui sistem de management al calitatii destinat utilizarii in productia de structuri sudate.


Suma imperfectiunilor multiple ilustreaza posibilitatea teoretica a preimpunerii imperfectiunilor individuale. In acest caz, suma totala a tuturor abaterilor admise trebuie sa fie limitata la valorile specifice diferitelor imperfectiuni, ceea ce inseamna ca valoarea limita a unei imperfectiuni izolate ≤ h, de exemplu pentru o suflura izolata nu trebuie sa fie depasita.


Prezentul Standard International poate fi utilizat impreuna cu un catalog de ilustratii reale indicand dimensiunea imperfectiunilor admise pentru diferite niveluri de calitate cu fotografii realizate la fata si radacina sudurii si/sau reproducerii radiografice sau macrografii realizate in sectiunea transversala a sudurii. Un exemplu de astfel de catalog este dat in "Reference radiography for the assessment of weld imperfections in accordance with ISO 5817" publicat de Institutul International de Sudura (IIW) si Deutscher Verlag für Schweissen und verwandte Verfahren, Düsseldorf. Acest catalog poate fi utilizat cu harti de referinta pentru evaluarea  diferitelor imperfectiuni si, in caz de opinii diferite, pentru dimensiunea admisa a imperfectiunilor.




ISO 5817 : 2003


BIBLIOGRAFIE




ISO 13919-1:1996, Welding - Electron and laser-beam welded joints - Guidance on quality levels for imperfections - Part 1 : Steel



ISO 17635, Non-destructive examination of welds - General rules for fusion welds in metallic materials.




Nu se poate descarca referatul
Acest referat nu se poate descarca

E posibil sa te intereseze alte referate despre:




Copyright © 2024 - Toate drepturile rezervate QReferat.com Folositi referatele, proiectele sau lucrarile afisate ca sursa de inspiratie. Va recomandam sa nu copiati textul, ci sa compuneti propriul referat pe baza referatelor de pe site.
{ Home } { Contact } { Termeni si conditii }

Referate similare:






Cauta referat
