Norme specifice de securitatea muncii pentru intretinerea si repararea autovehiculelor

Norme specifice de securitatea muncii pentru intretinerea si repararea autovehiculelor

Ordinul.140/18.04.1995

 Organizarea locului de munca

-intretinerea si repararea autovehiculelor se va face in hale si incaperi amena-jate, dotate cu utilaje, instalatii si dispozitive adecvate

-executarea unor lucrari de demontare, intretinere sau reparare a autovehicu-lelor este admisa si in spatii amenajate inafara halelor si atelierelor de intreti-nere denumite "platforme tehnologice" . Aceste platforme vor fi delimitate, marcate si amenajate corespunzator, iar atunci cand este necesar vor fi im-prejmuite

-caile de acces din hale ateliere si de pe platformele tehnologice vor fi intreti-nute in stare buna si vor fi prevazute cu marcaje si indicatoare de circulatie standardizate

-incalzirea halelor si incaperilor de lucru va fi asigurata in perioada anotim-pului rece in functie de temperatura exterioara si in limitele stabilite de "Normele generale de protectia muncii"

-in halele de intretinere si reparare a autovehiculelor, canalele de revizie vor fi intretinute in stare curata, asigurandu-se scurgerea apei, a uleiurilor si a combustibililor

-nu se admite pornirea motoarelor autovehiculelor in interiorul halelor decat daca exista instalatii de exhaustare, in stare de functionare

-instalatiile de ventilatie generala si locala din halele si incaperile destinate lucrarilor de intretinere si reparare a autovehiculelor vor fi in buna stare, urmarindu-se in permanenta functionarea lor la parametrii proiectati

-persoanele fizice sau juridice vor asigura afisarea instructiunilor tehnice si de exploatare privind instalatiile de ventilatie, precizand programul de function-nare al acestora precum si obligatiile referitoare la reviziile tehnice si verificarile periodice

-utilajele din hala si ateliere vor fi bine fixate, legate la pamant, dotate cu dispozitivele de protectie in buna stare

-la demontarea, montarea si transportul subansamblelor grele se vor folosi mijloace mecanice de ridicare si manipulare. Prinderea subansamblelor la mijloacele de ridicat se va face cu dispozitive speciale, omologate, care sa asigure prinderea corecta si echilibrata a subansamblelor

-dispozitivele de suspendare a autovehiculelor trebuie sa aiba stabilitate si rezistenat corespunzatoare

-in halele de reparatii in care se executa si lucrari de sudura la autovehicule, se va stabili locul de amplasare a tuburilor de oxigen, a generatoarelor de sudura oxiacetilenica, a transformatoarelor de sudura electrica, precum si a paravanelor de protectie folosite in timpul sudurii electrice

-petele de ulei si combustibil de pe pardoselele halelor vor fi acoperite cu nisip, dupa care vor fi luate masuri de curatare si evacuare a materialului rezultat in locuri care nu prezinta pericol de incendiu

-carpele, caltii si alte materiale textile folosite la curatarea si stergerea pieselor sau a mainilor vor fi depuse in cutii metalice cu capac si evacuate in locuri stabilite in acest scop pentru a fi arse sau ingropate

-lucratorii trebuie sa poarte echipament de lucru si echipamentul de lucru corespunzator lucrarilor pe care le executa cu instalatiile si utilajele din dotare

-sculele vor fi asezate pe suporturi speciale, amplasate in locuri corespunza-toare si la inaltimi accesibile. Dupa terminarea lucrului sculele vor fi curatate si inchise in dulapuri. Ascutirea sculelor de taiat se va face de catre un lucra-tor instruit special in acest scop

-este interzisa modificarea sculelor prin sudarea prelungitoarelor improvizate pentru chei in vederea maririi cuplului

-autovehiculele aflate pe pozitiile de lucru din hale vor fi asigurate impotriva deplasarilor necomandate cu pene sau cale special confectionate in cazul in care nu se executa lucrari la motor sau la transmisie, autovehiculele vor fi asigurate si cu mijloace proprii (frana de ajutor si cuplarea intr-o treapta de viteza)

Repararea autovehiculelor

-autovehiculele trebuie sa fie introduse in hala cu motorul in functiune, avand in rezervor o cantitate de carburant de cel mult 10% din capacitatea acestuia, necesara deplasarii autonome de la un punct de lucru la altul

-canalul de revizie trebuie mentinut in stare curata, asigurandu-se scurgerea apei, uleiurilor si combustibililor. Introducerea autovehiculelor se va face cu maxim 5 km/h, dirijate din fata de catre conducatorul locului de munca

-standul unde se face verificarea bunei functionari a sistemului de rulare si a motorului trebuie sa aiba montat grilajul de protectie

-la diagnosticarea motorului in timpul functionarii se va avea in vedere sa se evite asezarea lucratorului in dreptul paletelor ventilatorului si sa se asigure evacuarea gazelor arse folosindu-se in acest scop tubulatura de evacuare si sistemul de ventilatie

-demontarea partilor componente ale instalatiei electrice se va face numai dupa decuplarea bateriei

-demontarea subansamblelor de sub cadru sau caroserie se va executa numai cu autovehiculul asezat pe capre metalice prevazuta in partea superioara cu pene de lemn astfel incat sa asigure stabilitatea autovehiculului

-se interzice desfundarea conductelor de benzina sau motorina prin suflarea cu gura

-spalarea si degresarea pieselor mici se va face numai cu detergenti in cuve speciale, amplasate in locuri corespunzatoare

-pentru lucrarile absolute necesare sub autovehicul, cand inaltimea de suspendare nu permite o pozitie de lucru in picioare, lucratorii vor folosi paturi rulante adiacente

-se interzice incercarea franelor cu autovehiculul in mers, in hale si ateliere. Proba franelor se va face numai la standul de incercat sau in locuri special amenajate

-se interzice scoaterea din hala a autovehiculelor la care nu s-a efectuat un control al sistemelor de siguranta rutiera(directie,frana,semnalizare luminoa-sa)

-la montarea si demontarea arcurilor se vor folosi clesti sau scule speciale

-se interzice folosirea aparatelor de sudura la locurile de montare a auto-vehiculelor atata timp cat acestea sunt in lucru

-inainte de pornirea motorului, pentru verificarea finala, teava de esapament a autovehiculului va fi conectata la instalatia de evacuare a gazelor de esapament

-in locurile pentru umflarea pneurilor trebuie sa se afiseze la loc vizibil tabelul cu presiunile admise pe tipuri de automobile, precum si intructiunile specifice de protectia muncii

-iluminatul natural si artificial se va realiza astfel incat sa se asigure o buna vizibilitate la locul de munca

-corpurile de iluminat trebuie sa fie curatate periodic. De asemenea se vor face masuratori periodice asupra iluminarii, precum si verificarea instalatiilor de iluminat

Protectia impotriva incendiilor si exploziilor

-in incaperi cu pericol de incendii si explozii sunt interzise: fumatul, intrarea cu foc deschis, cu piese sau materiale incandescente, producerea de scantei, lovirea a doua scule feroase si folosirea echipamentului de lucru din materiale sintetice

-este interzis accesul in atelierele cu pericol de explozie a tuturor persoanelor straine

-este interzis fumatul in halele de intretinere si reparatii. In acest scop se vor amenaja locuri speciale pentru fumat

-este interzisa pastrarea rezervoarelor, a bidoanelor cu combustibili lichizi, carbid, cu uleiuri, a vaselor cu acizi, vopsele, diluanti etc. in interiorul halelor sau atelierelor cu exceptia locurilor anume prevazute prin proiectul de constructie.

Anexa 1

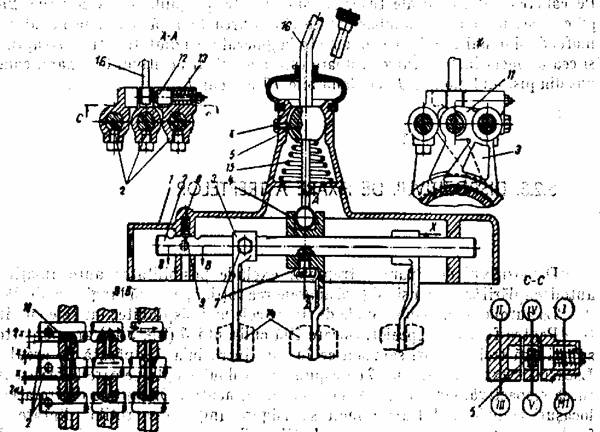

Figura 5

Constructia mecanismului de actionare(cu maneta pe capacul cutiei de viteze) cu dispozitive de fixare si zavorire a treptelor,utilizat la automobile:

1-capac carter: 2-tije culisante: 3-furca: 4-manson furca: 5-articulatie sferica: 6-stift pentru impiedicarea rotirii manetei: 7-suruburi: 8-arc dispozitiv de fixare: 9- bila dispozitiv de fixare: 10-stifturi dispozitiv zavorire: 11- gheara de ghidare care impiedica rotirea tijelor: 12- tampon: 13- arc: 14- coroane culisante: 15-arc de apasare maneta: 16- maneta de actionare.

Anexa 2

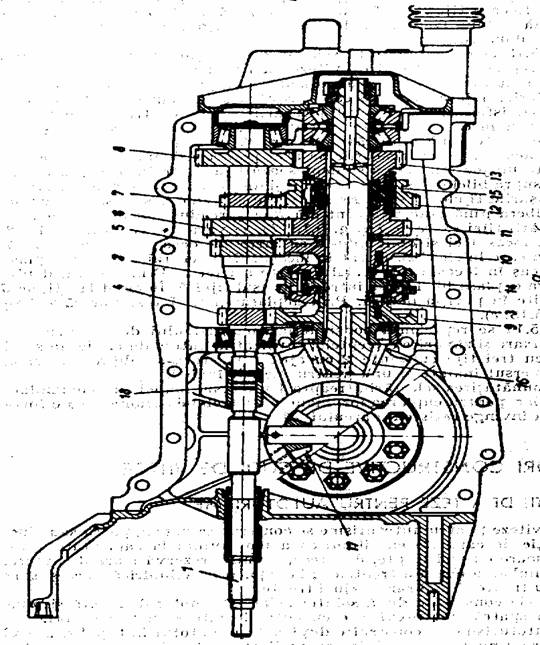

Figura 6

Grupul cutie de viteze diferential al autoturismului Dacia 1300

1-arborele ambreiajului: 2-arborele primar: 3-arborele secundar: 4,5,6 si 8-rotile treptelor pentru mersul inainte solidare cu arborele primar: 7 si 12-rotile treptei de mers inapoi: 9,10,11si 13-rotile treptelor pentru mersul inainte de pe arborele secundar:14-sincronizatorul treptelor I si aII-a:15-sincronizatorul treptelor a III-a si a IV-a:16-pinionul transmisiei principale:17-diferential:18-manson.

Anexa 3

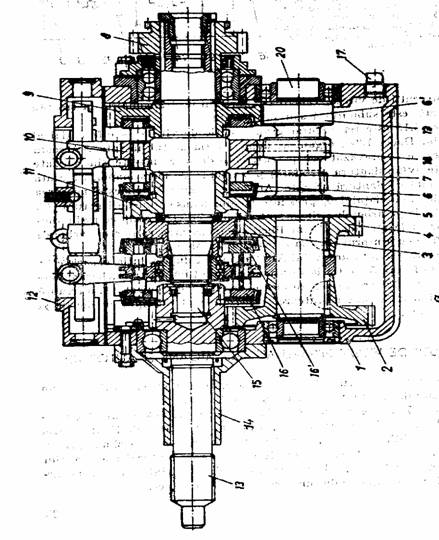

Figura 7

Cutia de viteze a autoturismului ARO-sectiune longitudinala

1-carter: 2, 4, 5 si 19-roti solidare cu arborele intermediar: 3-pinion pentru treaptaa III-a:6 si 6'-conuri sincronizator trepte-Isi II-a: 7-pinion ax mers inapo:8-pinion antrenare reductor-distribuitor:9-pinion pentru treapta I:10 si18-pinioane pentru treapta de mers inapoi:11-pinion pentru treapta a II-a:12-capac cu mecanism de actionare si dispozitive de fixare si zavorire a treptelor:13-arbore primar:14-manson de ghidare:15-arbore secundar:16' si 16-sincronizator trepte a III-a si a IV-a:17 buson de golire:20-arbore intermediar:21-pinion arbore primar:22-sincronizator trepte -I si a -II-a.

Anexa 4

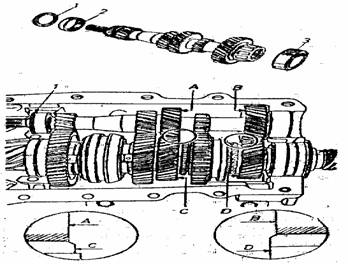

Figura 8

Pozitionarea arborelui primar al cuitei de viteze la autoturismul Dacia 1300

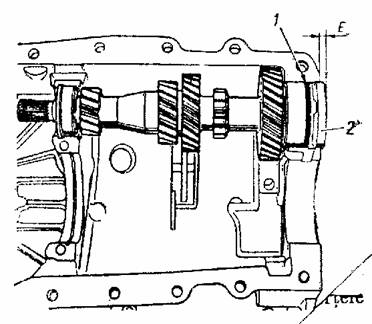

Figura 9

Reglarea jocului rulmentilor primar al cutie de viteze de la autoturismul Dacia1300

Bibliografie

1. Gheorghe Fratila, M. V.Popa: Automobile:sofer mecanic auto,Editura didactica si pedagogica Bucuresti-1992

2. Ing. Octavian Palade: Introducere in mecanica auto, Colectia "Biblioteca Automobilistului"-1984

3. Marincas, D. Abaitancei, D. :Fabricarea si repararea autovehiculelor rutiere, Ed. Didactica si pedagogica-1982

4. Ministerul Muncii si Protectiei Sociale, Ministerul Sanatatii:Norme generale de protectia muncii
