ArcGIS Desktop III -Analizele proiectului GIS





ArcGIS Desktop III -



Analizele proiectului GIS




Exercitiul 9A: Gasirea celei mai bune locatii pentru un refugiu nou

Timpul estimat: 45 minute


Exercitiul 9B: Gasirea drumurilor inundate in raza de o mila

Timpul estimat: 45 minute




Exercitiul 9A: Gasirea celei mai bune locatii pentru un refugiu nou



Timpul estimat: 45 minute



Cand uraganul produce alunecari de teren cu forta celui din 2005 (Katrina), populatia este nevoita sa locuiasca in refugiu pana cand uraganul trece. Locuintele usor distruse datorita vantului puternic si valurilor generate de uragan, dar cu siguranta si alte structuri, cum ar fi scolile, sunt construite astfel incat sa se opuna fortei naturii. Cu aceasta caracteristica in minte, scolile sunt deseori utilizate ca refugii (adaposturi) in timpul dezastrelor naturale.


In acest exercitiu, veti utiliza una dintre cele mai puternice capabilitati a ArcGIS Desktop: selectia locatiei. Selectia locatiei este un proces de localizare a celei mai bune locatii pentru o folosinta particulara. Utilizand un criteriu predefinit si instrumentele de geoprocesare, veti micsora potentialele site-uri de la intregul feature class la cateva scoli selectate.


Conform acestui criteriu, refugiul nou trebuie localizat:

In unitatile administrative Jefferson, Orleans sau St. Tammany

Inafara ariei inundabile

In interiorul unei mile de ruta de evacuare de urgenta

In partea nordica a drumului Interstate 10

In grupurile de blocuri dens populate


In acest exercitiu, veti:

Utilizati ArcMap si instrumentele de geoprocesare sa localizati potentialele locatii pentru refugii

Construiti un model

Optional, creati un map layout sa afiseze rezultatele analizelor.



Pasul 1: Lansati ArcMap si creati un file geodatabase nou




Lansati ArcMap si deschideti documentul de harta SiteSelection.mxd de la folder-ul Exercise09.


Nota: Din acest moment al cursului,veti salva documentele de harta. Este o practica buna sa salvati adeseori.


In primul rand, veti crea un file geodatabase nou in care sa stocati analizele datelor.




In ArcToolbox, localizati instrumentul Create File GDB.




Utilizati instrumentul sa creati un file geodatabase nou, denumit SiteSelection la locatia folder-ului C:StudentDESK3Database.



Pasul 2: Creati un model nou si setati spatiul de lucru curent




In toolset-ul Analysis al toolbox-ului Custom Analysis Tools, creati un model nou denumit ShelterSiteSelection.




Deschideti proprietatile modelului si click pe butonul General.




Modificati eticheta modelului la Shelter Site Selection.




Click pe butonul Environments.




Expandati General Settings.




Bifati Current Workspace.




Click Values.




In caseta de dialog a Environment Settings, expandati General Settings.


Current workspace este setat la Louisiana.gdb. Ati setat aceasta la nivel de aplicatie in lectia anterioara, dar acum doriti ca toate rezultatele modelului sa fie stocate in SiteSelection.gdb. Veti modifica mediul de setare pentru geoprocesare (environment setting) la nivel de model pentru a suprascrie setarile la nivel de aplicatie.




Setati current workspace la SiteSelection.gdb.




Click OK in ambele casete de dialog.




Salvati modelul.


Acum aveti create elementele necesare si setate cateva proprietati initiale, puteti sa incepeti cautati potentialele refugii.



Pasul 3: Selectati unitatile administrative ( parishes) pentru locatiile refugiilor


Conform acestui criteriu, refugiul nou ar trebui sa fie localizat intr-unul din urmatoarele unitati administrative:

Jefferson

Orleans

St. Tammany

Aceste unitati administrative sunt in apropierea celui mai mare oras din Louisiana,  New Orleans, si de asemenea, nu sunt in apropierea valurilor mari generate de uragan.



Desi ati inceput analizele adresarea unui criteriu privind unitatile administrative, puteti incepe diferit. Aceasta nu este o succesiune incorecta pentru adresarea criteriului.


Sa incepeti analizele, este necesar sa va decideti care instrument in utilizati sa diminueze numarul obiectelor spatiale in layer-ul Parishes la cele trei listate deasupra. Cunoasteti de la exercitiul anterior ca puteti selecta obiectele spatiale pe baza valorilor atributelor utilizand instrumentul Select Layer By Attribute sau instrumentul Select. Pentru aceasta analiza, doriti sa creati date sursa noi pe disc dupa rularea modelului.


Intrebarea Care dintre aceste instrumente creaza un feature class nou?





Adaugati acest instrument la model. Sugestie: Cele mai multe dintre instrumentele pe care le veti utiliza in aceste analize sunt in toolbox-ul personalizat.




Setati input features pentru instrument, la layer-ul care contine unitatile administrative (parishes).


Intrebarea 2: De ce rezultatul automat este punctat la SiteSelection.gdb?





Denumiti rezultatul (output ParishesForShelter.




Click pe butonul SQL si incarcati fisierul Selectparishes.exp pe care l-ati creat mai devreme.




Expresia salvata va selecta doua din cele trei unitati administrative (parishes).




Modificati expresia ca si unitatea administrativa St. Tammany sa fie de asemenea selectata.




Salvati expresia modificata in folder-ul Exercise09 cu denumirea SiteSelection.




Click OK sa deschiteti toate casetele de dialog. Acum instrumentul Select este gata de rulare.




Doriti sa vizualizati aceste date in ArcMap cand modelul este deja rulat.




Right-click pe elementul ParishesForShelter si alegeti Add To Display.



Pasul 4: Localizati scolile in aria unitatilor administrative studiate


Urmeaza sa creati un layer cu scolile localizate in unitatile administrative selectate. Uzual, exista multiple instrumente de geoprocesare care pot fi utilizate sa  indeplineasca aceasta sarcina. Veti utiliza instrumentul Clip sau instrumentul Intersect. Ele lucreaza similar, dar Intersect este doar un instrument de suprapunere, pe cand Clip este un instrument de extractie. Puteti utiliza de asemenea, Select By Location, dar nu cu succes – rezultatul este doar un set selectat si dumneavoastra doriti sa creati date noi.


Intrebarea Instrumentul Clip pastreaza atributele tuturor input-urilor?



Intrebarea Instrumentul Intersect atributele tuturor input-urilor?



Intrebarea Sa obtineti informatia despre scoli si unitati administrative intr-un singur layer, trebuie sa utilizati Clip sau Intersect sa limitati scolile?





Adaugati instrumentul corespunzator la model.




Setati input features la ParishesForShelter si Schools.





Denumiti rezultatul (output) SchoolsInParishes si click OK.






Salvati modelul.


Acum ati inceput procesul de delimitare a scolilor sa gasiti una dintre cele mai corespunzatoare pentru un refugiu. Layer-ul SchoolsInParishes contine un subset al scolilor care sunt localizate doar in cele trei unitati administrative specificate (parishes). Veti utiliza acest element – date derivate – ca  input la urmatorul instrument pe care il adaugati la model.



Pasul 5: Eliminati scolile situate in aria inundabila


In acest pas, veti sterge scolile care cad in interiorul ariei inundabile utilizand instrumentul de geoprocesare Erase.




In ArcToolbox, localizati instrumentul Erase.




Deschideti help-ul instrumentului.




Raportati-va la help sa raspundeti urmatoarei intrebari


Intrebarea 6: Care feature class ar trebui sa utilizati ca input pentru instrumentul Erase?



Intrebarea Care feature class ar trebui sa utilizati pentru a sterge obiectele spatiale (erase feature class)?



Intrebarea Care obiecte spatiale vor fi continute in rezultat (output feature class)?





Inchideti help-ul.




Adaugati instrumentul Erase la model.




Setati input-ul si erase-ul features pentru instrumentul Erase pe baza raspunsurilor de la intrebarile precedente.




Modificati denumirea pentru output feature class la SchoolsNoFlood.




Click OK.






Aranjati elementele modelului


De la acest punct, veti aranja elementele modelului pentru a realiza un model mai usor de inteles. Este o practica buna sa faceti aceasta dupa adaugarea instrumentului si setarea parametrilor.



Pasul 6: Extragerea rutelor de evacuare din aria unitatilor administrative studiata


Acum veti gasi rutele de evacuare de urgenta din aria unitatilor administrative studiata si puneti-le intr-un layer.


In primul rand, priviti datele.




Minimizati modelul.





Deschideti caseta de dialog Select By Attributes.




Incarcati expresia SiteSelection, pe care ati salvat-o mai devreme, in caseta de dialog Select By Attributes.




Verificati ca selectati din layer-ul Parishes si click OK sa creati selectia.


Unitatile administrative Jefferson, Orleans si St. Tammany sunt selectate.




Asigurati-va ca singurele layer-e vizibile sunt doar Parishes si Emergency Evacuation Routes.




Zoom to la unitatile administrative selectate.


Extend-ul rutelor de evacuare este dincolo de limitele unitatilor administrative. Veti crea un subset al rutelor de evacuare din interiorul unitatilor administrative.


Intrebarea 9: Cu care instrument credeti ca veti lucra cel mai bine sa extrageti rutele de evacuare de urgenta din aria unitatilor administrative studiate?





Anulati selectia si reveniti la model.




Adaugati instrumentul corespunzator la model.




Alegeti sa decupati Emergency Evac Routes cu ParishesForShelter si denumiti rezultatul (output-ul) EvacRoutesInParishes.




Asigurati-va ca modelul realizat arata ca in graficul urmator.





Pasul 7: Creati o zona “buffer” in jurul rutelor de evacuare


In acest pas, veti crea un buffer in jurul rutelor de evacuare sa gasiti potentialele locatii pentru refugii localizate in interiorul unei mile de acestea. Daca scolile cad inafara buffer-ului, nu vor fi considerate ca posibile refugii.




Adaugati instrumentul Buffer la model.




Alegeti pentru buffer-ul la layer-ul EvacRoutesInParishes 1 mila si denumiti rezultatul EvacRoutesBuffer.




Salvati modelul.



Pasul 8: Extrageti scolile din buffer-ul creat la nivelul rutelor de evacuare


Acum veti extrage scolile care sunt localizate in buffer-ul rutelor de evacuare. Din nou, veti utiliza Select By Location sa creati un set selectat, dar doriti sa creati in schimb un feature class.




Adaugati instrumentul corespunzator la model sa extrageti scolile localizate in buffer-ul propriului feature class.




Setati parametrii corespunzatori pentru instrument si denumiti rezultatul SchoolsNearEvac.




Click OK sa inchideti caseta de dialog a instrumentului.




Feature class SchoolsNearEvac va contine toate scolile in unitatile administrative Jefferson, Orleans si St. Tammany care sunt localizate inafara ariei inundabile in intriorul unei mile de ruta de evacuare.




Salvati modelul.



Pasul 9: Rulati modelul si exploati rezultatele


In acest pas, veti rula modelul. (Este necesar sa gasiti scolile din partea nordica a drumului Interstate 10, dar veti face acest lucru interactiv in harta, decat in model.)


Prioritar rularii modelului, veti sterge steguletul de la datele intermediate, aceste date rezultate vor fi pastrate.




In acest model, right-click pe fiecare dintre urmatoarele elemente rezultate si debifati Intermediate Data:

ParishesForShelter

SchoolsInParishes

SchoolsNoFlood

EvacRoutesBuffer

SchoolsNearEvac




Aranjati fereastra ModelBuilder sa vedeti afisarea in harta. Layer-ele noi vor fi adaugate la rularea modelului.




Rulati modelul.




Cand modelul este terminat de rulat, inchideti fereastra de dezvoltare.




Minimizati modelul.




In ArcMap, inchideti toate layer-ele. Sugestie: Tineti apasat tasta Ctrl si click pe fiecare layer si bifati caseta.


Observati primul layer din cele trei din “table of contents”.




Acestea sunt toate date derivate de la model. Veti privi la fiecare sa vedeti cate scoli au fost la inceput in layer-ul Schools si cate scoli sunt la final in layer-ul SchoolsNearEvac.



Intrebarea 10: Cate scoli sunt in layer-ul School?



Intrebarea 11: Cate sunt in SchoolsInParishes?



Intrebarea 12: Cate sunt in SchoolsNoFlood?



Intrebarea 13: Cate sunt in SchoolsNearEvac?



Numarul scolilor a fost diminuat la rularea fiecarui instrument in model. Selectia locatiei implica diminuarea locatiilor posibile la cea mai buna optiune. In caz particular, poate fi mai mult decat o singura scoala care corespunde tuturor criteriilor pentru un refugiu nou.


Urmeaza sa priviti la fiecare layer in ecranul hartii.




Activati layer-ul Schools si zoom to the full extent sa vedeti toate scolile din Louisiana.




Dezactivati Schools.




Activati SchoolsInParishes si zoom to the layer sa vedeti scolile care sunt in aria studiata a unitatilor administrative.




Activati SchoolsNoFlood si dezactivati SchoolsInParishes sa vedeti scolile care sunt in aria studiata a unitatilor administrative si nu sunt in aria inundabila.




Activati SchoolsNearEvac si dezactivati SchoolsNoFlood sa vedeti scolile care sunt in aria studiata a unitatilor administrative, nu sunt in aria inundabila si sunt in interiorul unei mile de rutele de evacuare de urgenta.


Veti diminua numarul acestor  scoli - 146 – mai tarziu in pasul urmator prin excluderea acelora care sunt localizate in partea sudica a drumului Interstate 10.




Maximizati modelul.





Observati ca toate instrumentele si toate elementele rezultate ale datelor au fost umbrite, indicand ca acestea au fost deja rulate.




Sa fie disponibil sa rulati din nou  modelul, trebuie sa-l validati.




Din meniul Model, alegeti Validate Entire Model. Umbrele sunt sterse si modelul este gata pentru a fi rulat.

In lectia anterioara, ati setat parametrii pentru a realiza un model dinamic. La acest moment, veti rula modelul de la ModelBuilder fara setarea parametrilor. Aceasta este o analiza foarte specifica si probabil orice criteriu, cum ar fi unitatile administrative, va fi modificata. Inchideti-le, mai tarziu acest model va fi reutilizat pentru alte analize, puteti seta apoi parametri.




Salvati modelul si-l inchideti.



Pasul 10: Selectati scolile din partea nordica a drumului Interstate 10


In acest pas, veti diminua locatiile posibile ale scolilor localizate in partea nordica a drumului Interstate 10 prin selectarea interactiva in harta. Doriti sa stergeti scolile din partea sudica a drumului Interstate 10 deoarece ele sunt de asemenea apropiate de valurile ridicate generate de uragane.




Activati layer-ul State Highways.





Deschideti tabelul de atribute al layer-ului State Highways si notati denumirea campului care listeaza abrevierile denumirilor strazilor. Sugestie: Denumirea campului este intrucatva obscura. Cand denumirile campurilor nu sunt intuitive, ar trebui privite valorile in celule.




Inchideti tabelul de atribute.




Creati o interogare sa selectati obiectele spatiale State Highways cu valoarea I-10 in campul notat deasupra.


Acum va este mai usor sa selectati scolile din partea nordica a drumului Interstate 10. Pentru a face acest lucru, veti utiliza instrumentul Select Features.




Asigurati-va ca doar layer-ul SchoolsNearEvac este singurul layer selectat.




Zoom in deci sa vedeti scolile individuale in layer-ul SchoolsNearEvac.

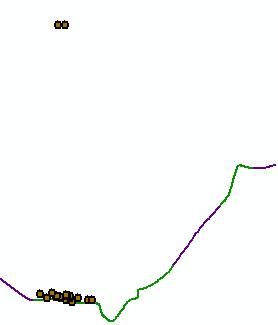

Utilizand instrumentul Select Features si deplasandu-va pe ecran cu instrumentul pan si efectuati zoom daca este necesar, selectati toate scolile din partea nordica a drumului Interstate 10 (sunt 20). Sugestie: Tineti apasat tasta Shift sa selectati multiple obiecte spatiale.



Creati un layer de selectie de la scolile selectate si denumiti-l Schools North Of I-10.

Intrebarea 14: Este acest layer de selectie o data sursa noua pe disc sau doar un layer in harta?





Dezactivati layer-ul SchoolsNearEvac





Daca este necesar, efectuati zoom sa puteti vedea toate scolile din layer-ul selectiei.




La inceput au fost peste 1900 scoli si acum aveti 20. Veti diminua numarul acestor scoli - 20 – mai tarziu in pasul urmator.



Pasul 11: Localizati scolile in grupurile blocurilor dens populate


Acum veti aplica in criteriul final. Este necesar sa va asigurati ca locatia refugiului este localizata intr-un grup de blocuri dens populat. Daca o scoala intalneste oricare alt criteriu, dar este localizata intr-o arie rar populata, atunci un refugiu instalat aici nu poate fi benefic pentru multe persoane. Sa gasiti scolile din ariile grupurilor de blocuri dens populate, veti asocia (prin join) un tabel care contine informatia despre populatie cu layer-ul BlockGroups, suprapuneti , block groups cu schools si realizati o selectie.




Adaugati tabelul CensusInfo si BlockGroups la ArcMap.





Asociati (prin join) tabelul CensusInfo la layer-ul BlockGroups utilizand campul STFID al fiecaruia. Doriti sa fie disponibila interogarea scolilor in functie de informatia populatiei pentru fiecare grup de blocuri in care acestea sunt localizate. Veti crea un join spatial intre BlockGroups si Schools.



Este necesar sa specificati current workspace pentru ArcToolbox. Ati setat current workspace la nivel de model mai devreme, dar doar il aplicati la instrumente in model.




Setati current workspace environment setting la SiteSelection.gdb la nivel de aplicatie.




De la toolset-ul personalizat Analysis, deschideti instrumentul Spatial Join.




Pentru Target Features, alegeti Schools North Of I-10.




Pentru Join Features, alegeti BlockGroups.




Stocati rezultatul in SiteSelection.gdb cu denumirea SchoolsBlocksSPJoin.




In desfasuratorul din caseta de dialog a instrumentului, click in celula Match Option si click Show Help.


Spatial joins (join-ul spatial) lucreaza cu mai multe tipuri de relatii spatiale. Mai devreme in acest curs, ati utilizat tipul de relatie 'closest' sa gasiti cele mai apropiate spitale de fiecare refugiu. Acum, veti utiliza tipul de relatie 'intersects'. Doriti ca fiecare obiect spatial – scoala – sa aiba atributele obiectului spatial - block group - in care este localizat (intersects).




Alegeti INTERSECTS din lista.




Rulati instrumentul.




Asigurati-va ca doar layer-ul SchoolsBlocksSPJoin este vizibil.




Deschideti tabelul de atribute al acestui layer .


Tabelul contine atributele pentru scolile si populatia grupurilor de blocuri.




Inchideti tabelul de atribute


Acum veti crea o interogare a atributelor sa selectati scolile in grupurile de blocuri dens populate cu un numar ridicat de gospodarii. Doriti sa instalati un refugiu intr-un grup de blocuri care are populatia mai mare decat 1000 si care contine peste 850 gospodarii.




Deschideti caseta de dialog Select By Attributes




Creati o selectie in layer-ul SchoolsBlocksSPJoin utilizand urmatoarea expresie:


'CensusInfo_POP_2000' > 1000 AND 'CensusInfo_HOUSEHOLDS' > 850





Click OK.


Intrebarea 15: Cate locatii potentiale pentru refugii au fost selectate?



Inafara celor 1,925 scoli cu care ati inceput, veti diminua posibilele locatii pentru refugiu la cele cinci scoli care se potrivesc toate criteriului. De aici, veti privi la fiecare scoala sa decideti care ar fi cel mai bun sa realizati un refugiu.






Exportati obiectele spatiale selectate in SchoolsBlocksSPJoin la SiteSelection.gdb. Denumiti rezultatul FinalShelters.




Salvati documentul de harta (map document).




Daca doriti sa creati un map layout sa afiseze selectia locatiilor rezultate, mergeti optional la pasul urmator. Altfel, cand finalizati, dar lasati aplicatia ArcMap deschisa, pentru urmatorul exercitiu.



Pasul 12: (Optional) Creati un map layout al rezultatelor analizelor


Acum veti citi afisarea rezultatelor in urma analizelor pentru selectia locatiilor.




Creati un map layout care sa afiseze cele cinci locatii posibile pentru refugiu. Includeti orice date daca considerati ca este necesarde-alungul urmatoarelor elemente de harta (map elements):

Legenda (legend)

Sageata Nord (North arrow)

Gridul de referinta (Reference grid)

Scara (scale bar)

Informatie de tip text (supporting text)

Titlul (Title)





Cand ati terminat, salvati map document. Lasati ArcMap deschisa pentru urmatorul exercitiu.


Concluzii


Instrumentele de analiza si capacitatile software-lui ArcGIS sunt evaluate la vizualizarea fiecarui pachet software. Prin analizarea datelor, puteti obtine intelegerea relatiilor spatiale dintre date si modele care nu sunt evidente doar vizualizandu-le.


Analiza privind selectia locatiei este cea mai utilizata analiza dintre analizele GIS pentru solutionarea problemelor lumii inconjuratoare.

In acest exercitiu, ati cautat cea mai buna scoala s-o utilizati ca locatie pentru refugiu pe baza unui set criterial predefinit. Utilizand instrumentele de analiza in ArcToolbox si ArcMap, au fost disponibile sa diminuati mai rapid dintr-un numar de peste 1,900 scoli care existau in feature class cele mai bune cinci potentiale locatii. Va imaginati cat timp ar fi fost necesarsa evaluati fiecare locatie individuala?

Fara instrumentele de analiza, nu ati fi reusit sa faceti acest lucru.



Raspunsuri la intrebarile Exercitiului 9A



Intrebarea 1: Care dintre aceste instrumente creaza un feature class nou?


Raspuns: Instrumentul Select.


Intrebarea 2: De ce rezultatul automat este punctat la SiteSelection.gdb?


Raspuns: Ati setat mai devreme spatiul de lucru curent (current workspace) in cadrul mediului de geoprocesare, la nivel de aplicatie.


Intrebarea 3: Instrumentul Clip pastreaza atributele tuturor input-urilor?


Raspuns: Nu. Pastreaza doar atributele de la feature class cu care ati efectuat decuparea (clip) la inceput.


Intrebarea 4: Instrumentul Intersect atributele tuturor input-urilor?


Raspuns: Da. Ca orice instrument de suprapunere, Intersect pastreaza atributele tututror input-urilor.


Intrebarea 5: Sa obtineti informatia despre scoli si unitati administrative intr-un singur layer, trebuie sa utilizati Clip sau Intersect sa limitati scolile?


Raspuns: Intersect.


Intrebarea 6: Care feature class ar trebui sa utilizati ca input pentru instrumentul Erase?


Raspuns: SchoolsInParishes.


Intrebarea 7: Care feature class ar trebui sa utilizati pentru a sterge obiectele spatiale (erase feature class)?


Raspuns: Flooded Areas.


Intrebarea 8: Care obiecte spatiale vor fi continute in rezultat (output feature class)?


Raspuns: Scolile localizate in interiorul unitatilor administrative selectate si aflate inafara ariilor inundabile.


Intrebarea 9: Cu care instrument credeti ca veti lucra cel mai bine sa extrageti rutele de evacuare de urgenta din aria unitatilor administrative studiate?


Raspuns: Clip. Este necesar sa pastrati atributele de la ambele layer-e; este necesar sa obtineti rutele de evacuare din propriul layer.



Intrebarea 10: Cate scoli sunt in layer-ul School?


Raspuns: 1925.


Intrebarea 11: Cate sunt in SchoolsInParishes?


Raspuns: 420.


Intrebarea 12: Cate sunt in SchoolsNoFlood?


Raspuns: 190.


Intrebarea 13: Cate sunt in SchoolsNearEvac?


Raspuns: 146.


Intrebarea 14: Este acest layer de selectie o data sursa noua pe disc sau doar un layer in harta?


Raspuns: Este un layer in harta. Este necesar a fi exportat intr-un feature class sa pastrati locatiile posibile pentru refugiu pe disc.


Intrebarea 15: Cate locatii potentiale pentru refugii au fost selectate?


Raspuns: Cinci.














Exercitiul 9B: Gasirea drumurilor inundate pe o raza

de o mila



Timpul estimat: 45 minute



Pentru acest exercitiu, preluati analizele pentru Louisiana Department of Transportation.

Este necesar sa determinati cate mile de drumuri au fost inundate la data de 2 Septembrie 2005, sa va ajute sa figurati evaluarile distrugerilor. Sa indepliniti aceasta sarcina, veti utiliza cateva instrumente familiare si cateva dintre ele noi. Veti prezenta rezultatele analizelor in raport.


Instructiunile pentru acest exercitiu este ca veti rula instrumentele individual, dar le veti incorpora pe acestea intr-un model daca preferati.


In acest exercitiu, veti:

Suprapune layer-ele sa gasiti drumurile inundate

Generalizati drumurile inundate pe baza denumirii lor

Adaugati un camp la tabelul de atribute

Calculati geometria

Calculati lungimea in mile a drumurilor inundate

Prezentati rezultatele in raport

Optional, creati un map layout al rezultatelor

Optional, calculati caile inundabile (in mile)



Pasul 1: Creati un file geodatabase nou




In ArcMap, deschideti FloodedRoads.mxd.


Veti utiliza layer-ele Flooded Areas si State Highways ca input pentru analize. Layer-ul State Boundary va servi ca si cadru de referinta pentru restul datelor.


Veti crea un file geodatabase nou in care sa stocati rezultatele analizelor.




Creati un file geodatabase nou denumit DeptOfTransportation in folder-ul C:StudentDESK3Database.


Urmeaza sa va asigurati ca orice data nou creata va fi stocata in acest geodatabase.




In ArcToolbox, right-click in cadrul spatiului alb si alegeti Environments.




Sub General Settings, setati current workspace la DeptOfTransportation.gdb. Click OK.



Pasul 2: Gasiti drumurile inundate


Veti incepe analizele prin izolarea drumurilor localizate in ariile inundate intr-un feature class separat. Nu este necesar sa pastrati atributele de la zona inundata la atributele output-ului, deci veti utiliza instrumentul Clip. Daca considerati necesare atributele de la zona inundata, veti utiliza instrumentul Intersect, in schimb. Instrumentul pe care-l alegeti este determinat adeseori de ceea ce doriti sa obtineti la rezultat.




Deschideti instrumentul Clip.




Alegeti sa decupati State Highways la Flooded Areas. Sugestie: Obiectele spatiale decupate cu clip intotdeauna sunt layer-e de tip poligon.




Denumiti rezultatul (output feature class FloodedRoads.




Rulati instrumentul.




Inchideti layer-ul State Highways.





Zoom in la aria inundata.




Ati eliminat o o cantitate considerabila de drumuri prin operatia de decupare (clipping) din ariile inundate.


In table of contents, observati ca output layer are subtipuri. Aceasta este deoarece exista subtipuri in layer-ul State Highways. Nu veti utiliza aceste subtipuri in acest exercitiu, desi layer-ul State Highways a fost simbolizat cu un singur simbol. Nu veti utiliza niciun subtip pentru FloodedRoads, deci veti schimba simbolizarea.




Deschideti proprietatile pentru layer-ul FloodedRoads.




Modificati simbolizarea la single-symbol symbology, utilizand orice culoare doriti.




In proprietatile layer-ului, modificati denumirea layer-ului la  la Flooded Roads.





Click OK.



Pasul 3: Explorati layer-ul Flooded Roads


In acest pas, veti privi la informatia layer-ului Flooded Roads.




Deschideti tabelul de atribute pentru layer-ul Flooded Roads. Exista 605 obiecte spatiale in acest layer.




Navigati la dreapta si localizati campul FORMATTED




Acest camp contine numele drumurilor pentru fiecare obiect spatial. Observati ca pentru fiecare denumire de drum exista mai multe inregistrari. Sa vedeti cate sunt pentru fiecare drum veti realiza  centralizarea la nivelul acestui camp (summarize).


Exista mai multe cai pentru centralizarea campului. Veti utiliza instrumentul de geoprocesare Summary Statistics geoprocessing (cum ati facut la exercitiul 7) sau puteti centraliza (summarize) de la tabelul de atribute (cum ati facut la exercitiul 3). Daca aveti tabelul deja deschis, veti face aceasta mai tarziu.




Summarize campul FORMATTED_ si stocati rezultatul (output-ul) in  DeptOfTransportation.gdb cu denumirea FloodRoadSummary. Sugestie: Incepeti prin efectuarea unui right-clicking pe numele campului.




Daca prompter-ul afiseaza to add the result table to the map, click Yes.




Inchideti tabelul de atribute.





Deschideti tabelul FloodRoadSummary




Desi exista 605 drumuri in layer-ul Flooded Roads, exista doar 88 cu denumiri unice pentru drum. Pentru fiecare denumire de drum in campul FORMATTED_, valoarea in campul Cnt_FORMATTED_  afiseaza numarul de obiecte spatiale cu acest nume.


Urmeaza sa dizolvati (dissolve) drumurile, pe baza denumirilor lor, in ordine sa combine obiectele spatiale si sa reduca o multime de date care vor fi analizate.




Inchideti tabelul de atribute.



Pasul 4: Dizolvati obiectele spatiale - road – pe baza denumirii


In acest pas, veti dizolva drumurile bazate pe valorile lor in campul FORMATTED_ (care stocheaza denumirile drumurilor).




In ArcToolbox, localizati si deschideti instrumentul Dissolve (management).




Inchideti Flooded Roads ca input si denumiti output feature class DissolvedRoads.




Bifati FORMATTED_sa indice care este campul dupa care vor fi dizolvate atributele.




Derulati in caseta de dialog a instrumentului.




Verificati ca optiunea Create multipart features este bifata.



Exista mai multe segmente pentru fiecare drum  (I-10, etc.). Veti crea un multipart feature pentru fiecare drum.




Rulati instrumentul.


Output-ul, DissolvedRoads, este adaugat la ArcMap.




Inchideti layer-ul Flooded Roads.




Deschideti tabelul de atribute DissolvedRoads


Exista 88 obiecte spatiale in layer-ul, fiecare reprezentand un drum unic. Acesta este acelasi numar cu cel al denumirilor unice ale drumurilor gasite mai devreme, in tabelul centralizator. Acum fiecare drum este reprezentat print-un singur obiect spatial, va fi mai usor sa gasiti distanta in mile a lungimii fiecarui drum.


Pasul 5: Adaugati un camp - mileage – si calculati geometria


Urmeaza sa creati un camp nou in tabelul de atribute si utilizati sa calculati distanta in mile pentru drumurile inundate. Puteti utiliza un instrument de geprocesare sa faceti aceasta, dar daca aveti deschis tabelul de atribute, veti crea in schimb, un camp de aici.




In tabelul de atribute, localizati campul Shape_Length.


Campul stocheaza lungimea fiecarui drum in unitati de stocare a datelor - in acest caz, metri.


Amintiti-va, scopul analizelor este sa ofere distanta in mile pentru drumurile inundate.


Intrebarea 1: Care sunt pasii necesari sa executati astfel incat sa figurati distanta in mile pentru fiecare drum inundat?





Click Options si alegeti Add Field.




Adaugati un camp nou de tip float denumit Mileage la tabel.




In tabelul de atribute, right-click pe titlul campului Mileage si alegeti Calculate Geometry.





Alegeti sa calculati proprietatea Length in mile.






Click OK.




Valorile in mile apar afisate in tabelul de atribute. Acum veti raporta distanta totala in mile pentru fiecare drum inundat si calculati distanta in mile a tuturor drumurilor inundate combinata.



Pasul 6: Calculati lungimea totala a drumurilor inundate, in mile


O simpla cale mai rapida sa gasiti lungimea in mile a drumurilor inundate este sa priviti la summary statistics pentru DissolvedRoads.





Right-click pe campul Mileage si alegeti Statistics.




Exista aproximativ 674 mile de drumuri inundate la data de 2 September 2005.




Inchideti fereastra Statistics a DissolvedRoads si tabelul de atribute. Urmeaza sa afisati rezultele analizelor intr-un raport.


Pasul 7: Creati un raport al rezultatelor analizelor


O cale buna sa prezentati rezultatele analizelor intr-un raport. In acest pas, veti crea un raport utilizand ArcMap Report Writer, care este o extensie inclusa in the core ArcGIS Desktop software.




Din meniul Tools, choose Reports > Create Report. Caseta de dialog a proprietatilor raportului se deschide.




Asigurati-va ca butonul Fields este activ.




Verificati ca DissolvedRoads este ales in campul Layer/Table.

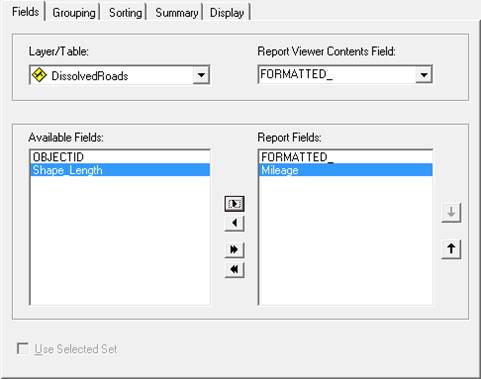

Mutati campurile FORMATTED_ si Mileage de la lista campurilor disponibile ( Available Fields) la lista campurilor raportului (Report Fields). Sugestie: Mutati campurile, selectandu-le si clic pe sageata din dreapta






Click pe butonul Summary.





In caseta Numeric Fields, bifati caseta Sum sa afiseze suma tuturor valorilor la sfarsitul raportului.






Click pe butonul Display.


La acest buton, veti controla cum sa fie afisarea raportului cand il veti genera. Puteti adauga titlul, imagini in fundal, logos-ul companiei si alta informatie suport.





In panoul din stanga, sub setarea Elements, bifati caseta de langa Titlu (Title).






In panoul din dreapta, langa Text property, asigurati-va ca valoarea afisata este Report Title.




Pentru Report Title, suprascrieti valoarea curenta cu Flooded Roads on September 2,





In stanga, expandati setarile Fields.


Doua campuri care doriti sa fie incluse in raport sunt listate sub Fields setting. La dreapta, puteti modifica eticheta sa afiseze in raport o denumire mai semnificativa decat denumirea secreta a campului (cryptic field name).




Click pe campul FORMATTED_.




Modificati valoarea pentru proprietatea Text la Road Name.




Click Generate Report.


Raportul s-a deschis in fereastra Report Viewer.




Raportul contine trei pagini.




Click pe butonul Next Page pana ajungeti la cea de-a treia pagina.


Intrebarea 2: Cate mile de drumuri inundate au fost in 2 Septembrie 2005?



Puteti printa raportul, exporta, adauga la harta, sau copia continutul acestuia. Acest raport este mare sa fie adaugat la harta, deci il veti exporta ca fisier .PDF.




La partea de sus a ferestrei, click Export.




Salvati raportul in format.pdf la folder-ul Exercise09 cu denumirea FloodedRoads09022005.pdf.


Puteti distribui acest raport si altor utilizatori.




Inchideti fereastra Report Viewer




Inchideti caseta de dialog Report Properties. Nu salvati raportul.




Daca doriti sa creati o harta cu rezultatul analizelor mergeti la pasul optional 8. Dca doriti sa gasiti lungimea totala (in mile) a drumurilor inundate (mileage of flooded scenic byways), mergeti la pasul optional 9. Altfel, salvati harta si inchideti ArcMap.



Pasul 8: (Optional) Creati un “map layout” cu drumurilor inundate

(trasee pitoresti)




Creati un map layout al traseelor pitoresti inundate si distanta lor (exprimata in mile). Includeti DissolvedRoads, Flooded Areas si oricare date pe care le considerati necesare, din urmatoarele elemente:

Legend (legenda)

North arrow (sageata Nord)

Reference grid (grid de referinta)

Scale bar (scara grafica)

Supporting text showing the total mileage of flooded roads(afisarea ca text a distantei totale in mile a traseelor pitoresti inundate)

Title (titlul)

Cand ati finalizat, daca doriti sa gasiti distanta totala in mile a traseelor pitoresti inundate (flooded scenic byways), mergeti la urmatorul pas optional. Altfel, salvati harta si inchideti ArcMap.



Pasul 9: (Optional) Calculati distanta totala (in mile) a traseelor pitoresti inundate (flooded scenic byways)


Mai devreme in curs, ati georeferentiat un fisier CAD (CADdrawing file) al traseelor pitoresti inundate si salvati-l ca geodatabase feature class. In acest pas, veti utiliza feature class sa determinati cate mile de trasee pitoresti inundate sunt. Veti urma un proces similar ca cel utilizat sa localizati drumurile inundate.



In acest pas, veti rula instrumentele de geoprocesare de oriunde doriti – de la ArcToolbox sau de la ModelBuilder.




Daca este necesar, comutati la Data view




Rulati instrumentul corespunzator la ScenicByways feature class sa izolati obiectele spatiale inundate in propriul layer. Denumiti rezultatul (output) FloodedByways.


Urmeaza sa dizolvati obiectele spatiale - tasee (byway features). Probabil, in layer-ul drumuri, traseele nu au un camp cu denumirea unica, deci nu fost specificat campul pentru dizolvare “dissolve”. Acesta va rezulta intr-un output feature class obtinut din toate traseele pitoresti inundate. Acesta este bine — este necesar sa stiti distanta totala (exprimata in mile) a tuturor obiectelor spatiale.




Dizolvati (Dissolve) output-ul operatiei de suprapunere.




Adaugati campul mileage la output pentru dizolvare.




Calculati geometria campului mileage - lungimea exprimata in mile.


Intrebarea 3: Cate mile de trasee pitoresti au fost inundate la data de 2 Septembrie 2005?





Daca timpul permite, creati o harta cu traseele pitoresti inundate.




Cand ati finalizat, salvati harta si inchideti ArcMap.


Concluzii


In acest exercitiu, ati utilizat analizele sa obtineti informatii despre drumurile inundate in Louisiana la data de 2 Septembrie 2005. Deoarece instrumentele de analiza ArcGIS au abilitatea sa analizeze si sa creeze date noi, aveti posibilitatea sa faceti mai mult decat sa localizati drumurile inundate. De asemenea, ati obtinut informatii suplimentare despre acestea – si anume, distanta totala in mile a drumurilor inundate. O parte a “fortei” instrumentelor de geoprocesare ArcGIS este aceea ca pot fi rulate succesiv sa creeze un flux de lucru optim pentru analize. Amintiti-va, ca un flux de lucru al analizelor sa fie optim pentru un proiect, depinde de scopul final al analizelor, instrumentelor si datelor pe care le-ati utilizat la inceput (datele de intrare).






Nu se poate descarca referatul



Acest referat nu se poate descarca

E posibil sa te intereseze alte referate despre:


Copyright © 2021 - Toate drepturile rezervate QReferat.com Folositi referatele, proiectele sau lucrarile afisate ca sursa de inspiratie. Va recomandam sa nu copiati textul, ci sa compuneti propriul referat pe baza referatelor de pe site.
{ Home } { Contact } { Termeni si conditii }
