UML - Studiu de caz - Aplicatie securizata pentru gestiunea conturilor de utilizator

UML - Studiu de caz

Aplicatie securizata pentru gestiunea conturilor de utilizator

Etapele urmarite in modelarea sistemului

Specificarea cerintelor - descrierea cerintelor functionale si nefunctionale

Analiza

Modelarea cazurilor de utilizare - se realizeaza diagrama Use Case generala si descrierea cazurilor de utilizare

Analiza domeniului claselor

Static:

diagrama claselor: sunt schitate clasele din domeniul Business (al aplicatiei) fara atribute si operatii

pentru clasele care au un comportament dinamic se realizeaza diagrama de stare

Dinamic- se realizeaza (optional) pentru domeniul Business (al aplicatiei):

Diagrama de activitati

Diagrama de colaborare

Diagrama de secventa

Proiectarea

Construierea solutiei - Use Case detaliate

Proiectarea arhitecturala - se identifica principalele pachete ale aplicatiei, se grupeaza clasele in pachete si se realizeaza diagrama de pachete

Proiectarea detaliata

Static:

diagrama claselor: clasele din domeniul Business (al aplicatiei) cu specificarea atributelor si operatiilor

optional: diagrama claselor din domeniile User (interfata) si Data (accesul la BD)

pentru clasele care au un comportament dinamic se realizeaza diagrama de stare

Dinamic - se realizeaza integrand elementele din Business (aplicatie), User (interfata) si Data (accesul la BD):

Diagrama de colaborare

Diagrama de secventa

Proiectarea interfetei cu utilizatorul - se detaliaza diagrama claselor din User Services (interfata

Implementarea - diagrama componentelor

Desfasurarea - diagrama de desfasurare

Cerinte

Se doreste realizarea unei aplicatii destinata sa ruleze pe un PC - aplicatie de tip standalone - care sa gestioneze conturile de utilizator a mai multor persoane care au acces pe acel PC.

Accesul fiecarui utilizator la aplicatie se face pe baza unui nume de utilizator si unei parole. Este permisa adaugarea de noi utilizatori. Fiecare utilizator isi gestioneaza contul, nu exista un superuser (administrator) care sa aiba dreptul de a sterge alti utilizatori.

Un utilizatorul detine numeroase conturi asociate diferitelor siteuri web, numite aici inregistrari. Conturile sunt informatii personale, ele se stocheaza datorita numarului si diversitatii lor, pentru reducerea efortului de memorare si pentru reducerea riscului pierderii sau utilizarii de catre altor persoane in urma pierderii suportului pe care au fost stocate.

Un cont, numit in continuare inregistrare se descrie prin:

adresa siteului

numele de utilizator

parola de acces

descrierea siteului

Un utilizator isi poate modifica ulterior parola

Aplicatia permite unui utilizator:

- adaugarea de noi inregistrari

- stergerea de inregistrari

vizualizarea detaliilor unei inregistrari

Cerintele de securitate se refera la stocarea in forma criptata atat a parolelor utilizatorilor cat si a informatiilor referitoare la inregistrarile utilizatorilor.

Se utilizeaza StarUML pentru realizarea analizei si proiectarii.

Se alege File->New Project by Approach si se alege Default Approach.

In fereastra Model Explorer se afiseaza o structura de modelare organizata pe faze:

Pentru fiecare etapa se construiesc modelele corespunzatoare.

Analiza

Modelarea cazurilor de utilizare

se realizeaza intr-o maniera top-down

initial se indentifica doar cazurile de utilizare generale

detaliile pentru fiecare modelandu-se separat

In general:

Acces sistem: utilizatorul se autentifica sau se inregistreaza

Vizualizare conturi: utilizatorul parcurge lista de conturi

Actualizare conturi: utilizatorul adauga, sterge sau editeaza conturi

Se identifica persoana care acceseaza functionalitatea aplicatiei. Avem un singur actor, utilizatorul.

Diagrama cazurilor de utilizare

Clasele din domeniul Business

acele clase care modeleaza domeniul de prelucrare

pe langa acestea exista clase referitoare la accesul la date si interfata cu utilizatorul: acestea tin de un model de proiectare

Modelarea dinamica

Se construiesc Diagrame de Secventa pentru cazurile de utilizare identificate.

Pentru cazul de utilizare Autentificare

Pentru cazul de utilizare Adaugare Inregistrare

Diagrama de stare pentru clasa Utilizator

Proiectarea

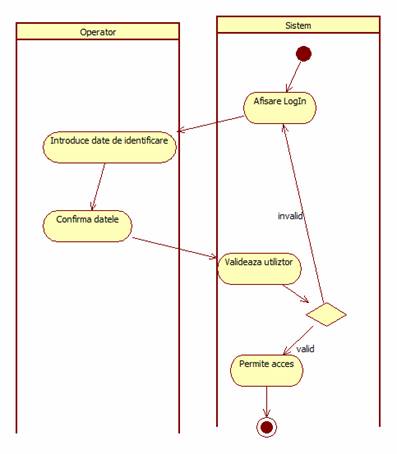

Diagrama de activitate pentru cazul de utilizare Autentificare

Diagrama de activitate pentru cazul de utilizare Adaugare Inregistrare

In ansamblu

Avem clase pentru domeniul studiat: Utilizator, Inregistrare

Clase de acces la date: UtilizatorManager, InregistrareManager

Clase pentru securitate: Criptografie

UtilizatorManager, InregistrareManager, Criptografie - clase utilitare

Clase de interfata

In detaliu

Diagrama de clase detaliata cu atribute si operatii

Proiectarea interfetelor

Formularul de autentificare

Formularul de vizualizare date

Formularul de introducere utilizator nou

Formularul de introducere inregistrare noua

Proiectarea accesului la date

Se utilizeaza un fisier mdb Microsoft Access pentru stocarea informatiilor despre utilizatori si a inregistrarilor acestora.

Se construieste tabela Utilizatori cu structura

Se construieste tabela Inregistrari, cu structura

Proiectarea aspectelor de securitate

In baza de date informatiile fiecarui utilizator se pastreaza in forma criptata. Parola de acces in aplicatie se retine ca hash(parola introdusa). Aceasta impiedica identificarea parolei unui utilizator chiar daca se acceseaza baza de date.

Pentru cazul de fata, informatia confidentiala criptata este parola dintr-o inregistrare a unui utilizator restul campurilor fiind pastrate ca atare pentru comparatie. Criptarea se face cu ajutorul unui algoritm cu cheie secreta generata pe baza parolei de utilizator. La salvarea unei inregistrari, campul parola se cripteaza. Pentru a fi lizibil pentru un utilizator autentificat, la afisare, campul se decripteaza tot pe baza parolei de utilizator. Mecanismul este transparent pentru utilizator, dar asigura confidentialitatea datelor.

Generarea de cod din StarUML

Se urmareste generarea de cod in limbajul c#. Se stabileste profilul c# din meniul Model->Profiles

De la meniul Tools->C# se alege optiunea Generate Code. Se selecteaza modelul de translatat in cod (in acest caz, diagrama de clase detaliata se regaseste in modelul de proiectare). Se bifeaza clasele ce se doresc a fi translatate in cod. Se alege apoi directorul in care sa se faca exportul fisierelor rezultate.

Fisierele .cs obtinute pe baza diagramei de clase se includ intr-un proiect C# de tip Windows Application realizat cu ajutorul Visual Studio.

Implementarea

Scheletul de cod se populeaza cu implementari pentru metodele definite. Se obtine un prototip de aplicatie functionala.

Diagrama de componente arata dependenta intre elementele aplicatiei.
