In multe probleme, atat de curenti tari (energetica, electrotehnica), dar si de curenti slabi (electronica), se utilizeaza frecvent notiunea de sursa ideala. Aceste surse sunt de doua tipuri:
surse (generatoare) ideale de tensiune;
surse (generatoare) ideale de curent.
Un generator ideal de tensiune are proprietatea ca tensiunea la borne, Ub, este constanta indiferent de marimea curentului debitat (indiferent de sarcina).
Un astfel de generator si caracteristica de sarcina, U(I), a acestuia este prezentata in fig. 4.2.13.
|
|
|
Fig. 4.2.13 Generatorul ideal de tensiune |
Tensiunea la borne, Ub, este egala in acest caz cu t.e.m.
a generatorului ideal:
|
|
(4.2.1) |
iar rezistenta interna a sursei ideale este nula ( r = 0).
Generatorul ideal de tensiune nu
poate exista totusi in realitate, deoarece, conform legii lui Ohm:
, la alimentarea unei sarcini R, in conditiile in care
, deci generatorul este in regim de scurtcircuit, curentul ar
trebui sa tinda catre
; ca urmare si puterea cedata de generator
ar trebui sa tinda catre infinit; or,
acest lucru nu este posibil.
Prin urmare, un generator real
debiteaza o putere finita pe la borne si are o
rezistenta interna
(fig. 4.2.14).
|
|
|

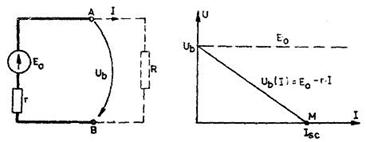

Fig. 4.2.14 Generatorul real de tensiune |
Tensiunea la bornele generatorului real este
|
|
|
caracteristica U(I) fiind cazatoare, ca in fig. 4.2.14. Aceasta
caracteristica intersecteaza abscisa (
) in punctul M, in
care curentul ia valoarea de scurtcircuit:
|
|
|
Din ecuatia (4.2.2) se vede ca
se ajunge la cazul ideal (sursa ideala), cand
Un generator ideal de curent se bucura de proprietatea ca intensitatea curentului debitat este riguros constatata si nu depinde de variatiile tensiunii la borne (fig. 4.2.15).
In acest caz se poate scrie ca:
|
|
|
iar caracteristica U(I) arata ca o dreapta paralela cu axa ordonatelor.
|
|
|
Fig. 4.2.15 Generatorul ideal de curent |
In
realitate, un astfel de generator nu poate exista deoarece, conform legii lui
Ohm :
aplicata laturii AB
care contine sarcina R,
daca
(generatorul este la
mers in gol), tensiunea
si, deci, si
puterea debitata de generator,
, ar tinde catre infinit; or, nu se poate realiza in
practica astfel de generatoare, cele reale avand o putere finita,
respectiv o rezistenta interna finita (fig. 4.2.16).
Schema echivalenta a generatorului real de curent contine rezistenta (conductanta) echivalenta in paralel cu generatorul.
|
|
|
Fig. 4.2.16 Generatorul real de curent |
In acest caz curentul debitat de generator devine:
|
|
|
Se vede din relatia (4.2.5) ca
in cazul absentei rezistentei interne r (
) se revine la cazul generatorului ideal de curent.
Sursele reale de tensiune si curent sunt echivalente daca se indeplinesc conditiile:
si
Sursele de t.e.m. se pot conecta in serie si in paralel, obtinandu-se circuite echivalente serie, pentru obtinerea unor tensiuni mai mari, sau in paralel, pentru obtinerea unor curenti mai mari.
Circuit echivalent serie:
;
Circuitul echivalent paralel:
unde:
- suma curentilor
de scurtcircuit ai laturilor conectate in paralel;
;
- rezistenta, respectiv conductanta echivalenta.
In cazul unor asemenea conexiuni se recomanda ca sursele sa aiba caracteristici electrice asemanatoare.
