Masuratori la cota 100, in zona schimbatoarelor de caldura pentru racirea generatorului





MASURATORI LA COTA 100, IN ZONA SCHIMBATOARELOR DE CALDURA PENTRU RACIREA GENERATORULUI


1. Amplasarea punctelor de masurare (fig.1).














Legenda privind amplasarea acestor puncte este urmatoarea:

1. Pe planseul pe care sunt amplasate cele doua utilaje: I-4124 TK001 si I-4134 TK001;

2. Pe rama metalica legata de planseu;

3. Pe una din cele doua pompe;

4. Pe planseu;

5. Pe schimbatorul de caldura HXA, pe directia verticala (vezi fig.a));

6. Pe schimbatorul de caldura HXA, pe directia transversala (vezi fig.a));

7. Pe schimbatorul de caldura HXA, pe directia axiala (vezi fig.a));

8. Pe schimbatorul de caldura HXB, pe directia verticala (vezi fig.b));

9. Pe schimbatorul de caldura HXB, pe directia axiala (vezi fig.b));

10. Pe placa pe care sunt montate utilajele I-4124 TK001;

11. Pe schimbatorul de caldura HXB, pe directia verticala, opusul punctului 8 (vezi fig.b));

12. Pe rama metalica legata de planseu;

13. Pe placa pe care sunt montate utilajele I-4134 TK001.


Pe langa punctele de masura indicate, am efectuat masuratori la cota 117, pe rama care solidarizeaza doua din conductele montate pe generator, care conduc hidrogenul la si de la schimbatorul de caldura. In diagramele de masurare acest punct este notat 14, iar vibratiile sunt inregistrate pe directia verticala.


2. Valorile globale ale parametrilor viteza si deplasare de vibratie in punctele de masurare.


Tabelul 1

Parametrul

Punctul de masurare








vertical

vertical

transversal

axial

vertical

axial

vertical

v mm/s








d m









Tabelul 2

Parametrul

Punctul de masurare



vertical

vertical

v mm/s



d m




Tabelul 3

Parametrul

Punctul de masurare





vertical

vertical

vertical

vertical

v mm/s





d m






Tebelul 4

Parametrul

Punctul de masurare


vertical

v mm/s


d m

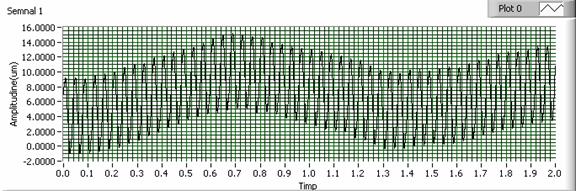

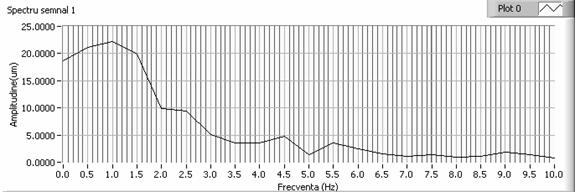

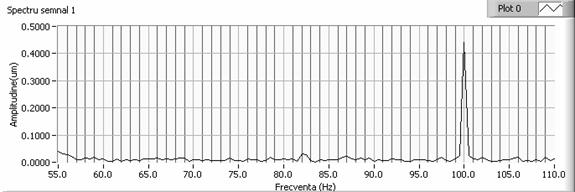

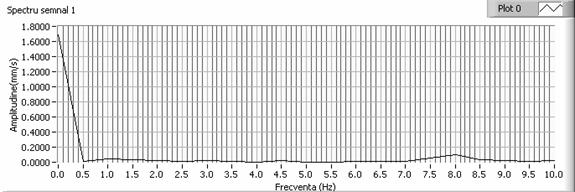

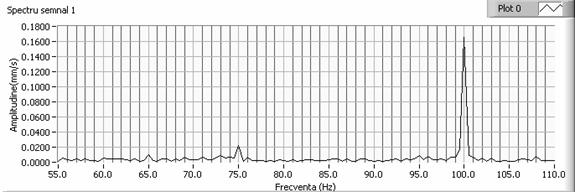

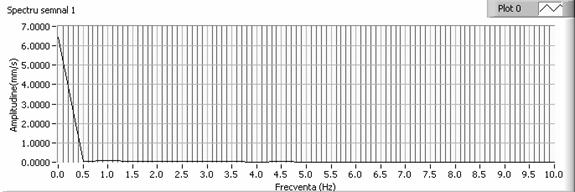

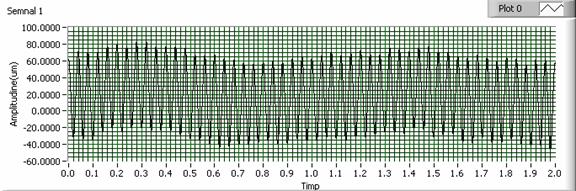

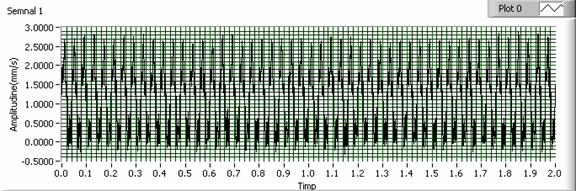

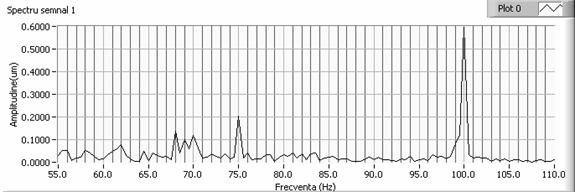

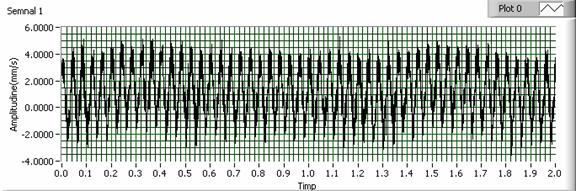

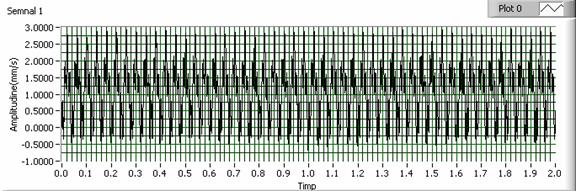

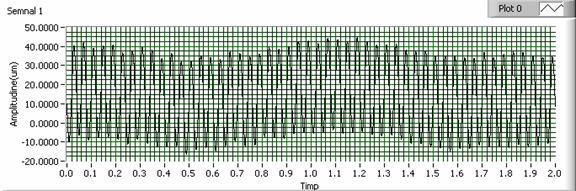

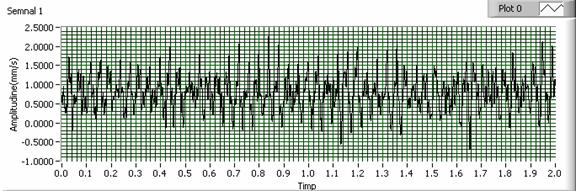

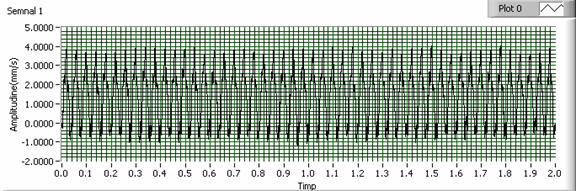

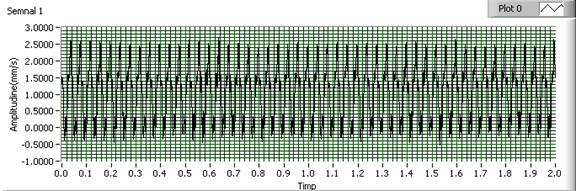

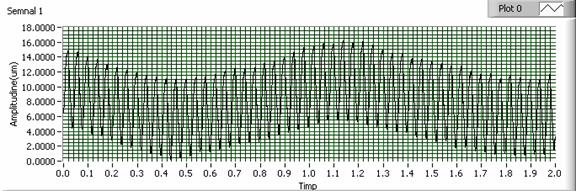

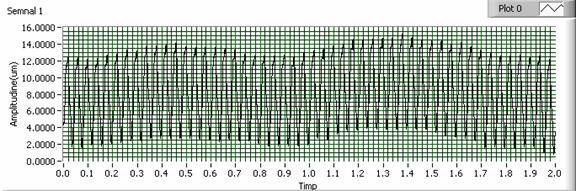

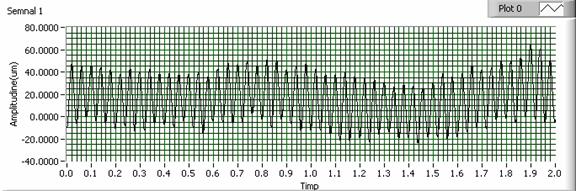

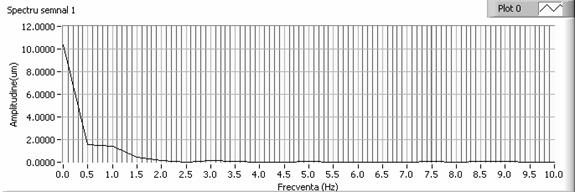

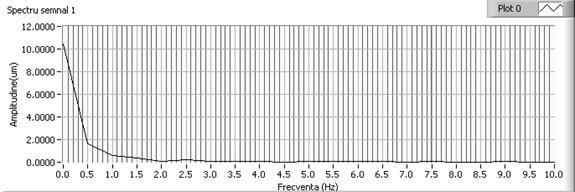

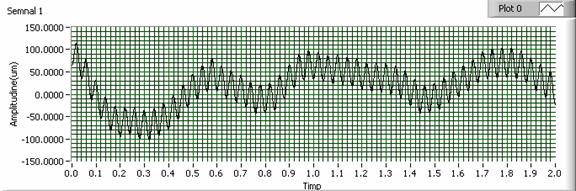

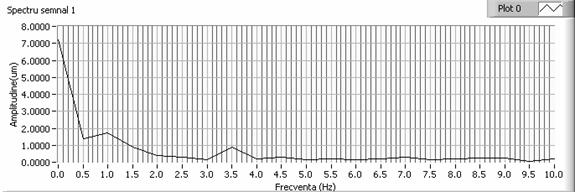

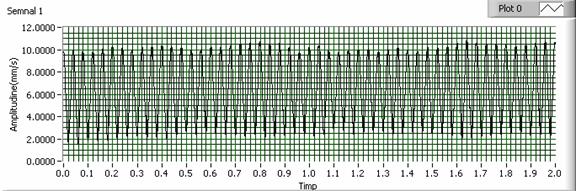

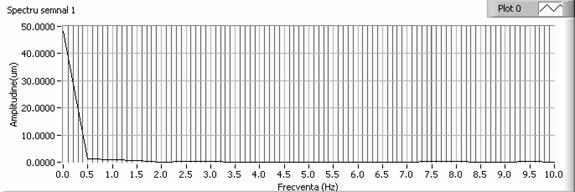

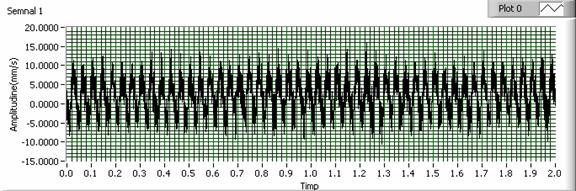

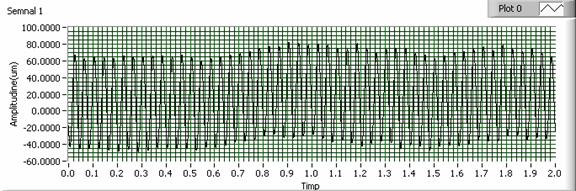

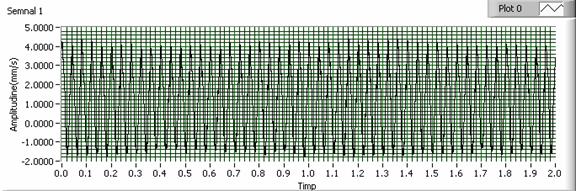

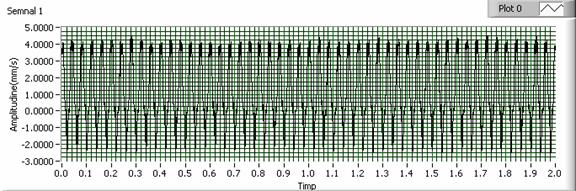

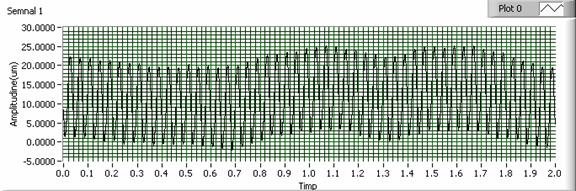

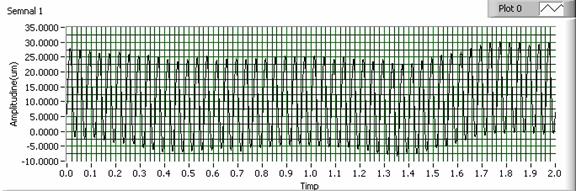

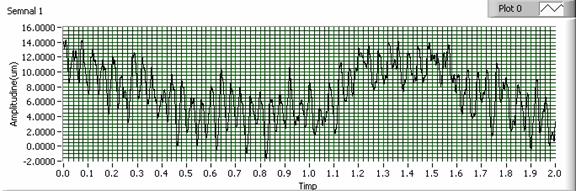

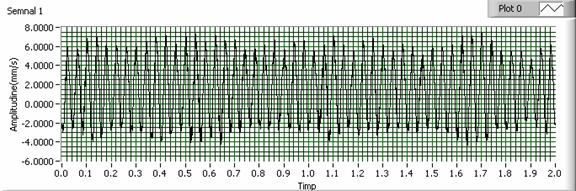

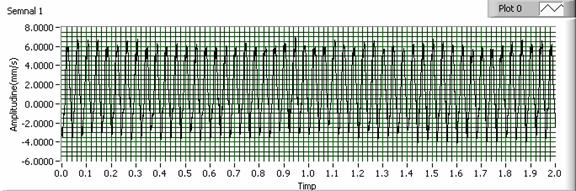

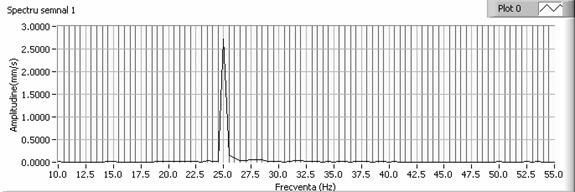

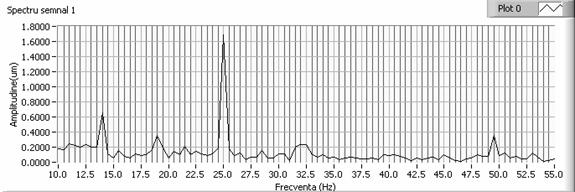

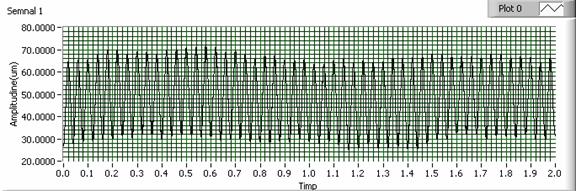

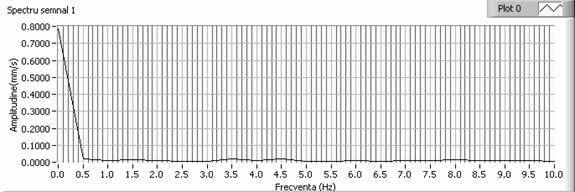

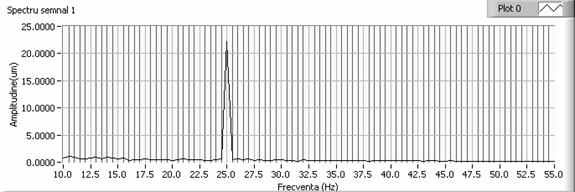

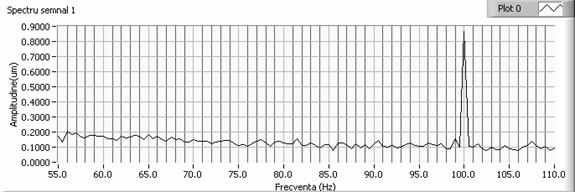

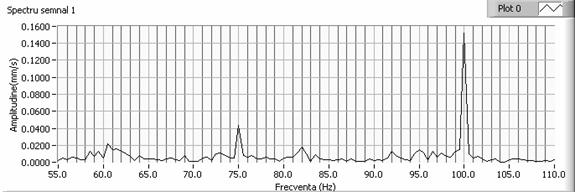

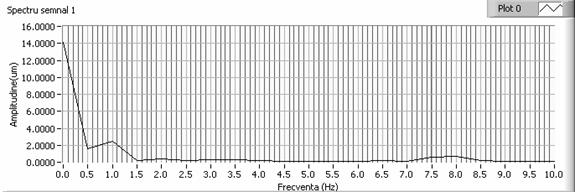

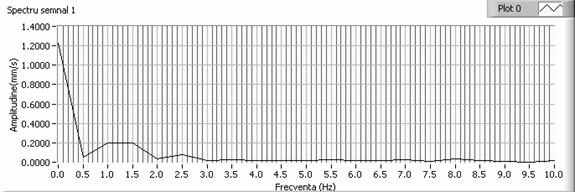

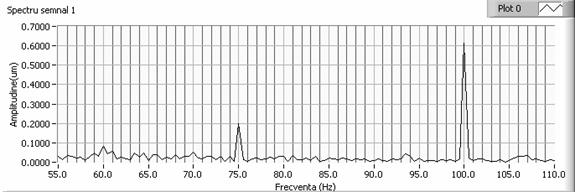

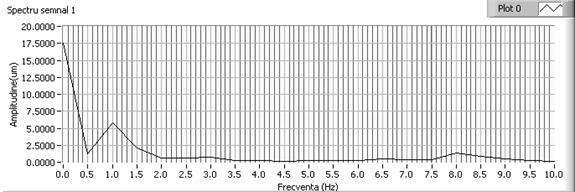

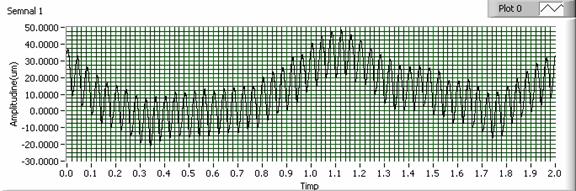

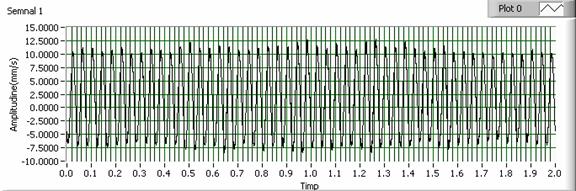

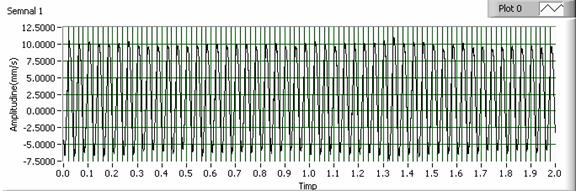

3. Diagramele in timp real si spectrogramele masuratorilor


Punctul 1

Viteza verticala



Deplasare verticala





Punctul 2


Viteza verticala.




Deplasare verticala




Punctul 3


Viteza verticala.




Deplasare verticala





Punctul 4


Viteza verticala.




Deplasare verticala.




Punctul 5


Viteza verticala.




Deplasare verticala




Punctul 6


Viteza transversala




Deplasarea transversala




Punctul 7


Viteza axiala




Deplasarea axiala




Punctul 8


Viteza verticala



Deplasarea verticala





Punctul 9


Viteza axiala




Deplasarea axiala




Punctul 10


Viteza verticala




Deplasarea verticala




Punctul 11


Viteza verticala




Deplasarea verticala




Punctul 12


Viteza verticala




Deplasarea verticala




Punctul 13


Viteza vericala




Deplasarea verticala




Punctul 14


Viteza verticala




Deplasarea verticala



4. Analiza rezultatelor masuratorilor si concluzii


Valorile admisibile globale, ale parametrilor v = viteza si d = amplitudine de vibratie sunt date in tabelul 5: Tabelul 5

Obiectul de constructie analizat

Limita de atentie

Limita de alarma

Amplitudine

d mm)

Viteza

v, (mm/s)

Amplitudine

d mm)

Viteza

v, (mm/s)

Pentru fundatia masinii in zonele de fixare a acesteia





Pentru comportarea materialului structurii de rezistenta






In baza valorilor din tabelul 5 vom analiza rezultatele masuratorilor efectuate in data de 17.11.2009.

4.1. Analiza valorilor globale

In tabelele 14 sunt trecute valorile globale RMS ale vitezelor si deplasarilor vibratiilor, pe diferite amplasamente.

Tabelul 1 prezinta valorile v si d pe carcasele pompelor si schimbatoarelor de caldura de pe platforma I-4124 TK001, valori necesare pentru a verifica izolarea acestor vibratii pe amplasamentul grupului de masini. Valorile sunt normale pentru functionarea acestor utilaje.

Tabelul 2 contine valori ale celor doi parametri pe batiul suport al utilajelor respective, punctul 10 fiind pe platforma I-4124 TK001, iar punctul 13 pe platforma I-4134 TK001. Este evidenta amortizarea acestor vibratii, ceea ce atesta izolarea buna a acestor dipozitive pe platformele suport.

Tabelul 3 prezinta valorile parametrilor v si d pe planseu, marimea acestora fiind in limitele admise (vezi tabelul 5). De observat ca in punctele 1 si 2, situate intre cele doua platforme I-4124 TK001 si I-4134 TK001, valorile sunt superioare, fata de cele inregistrate in punctele 4 si 12, amplasate pe exteriorul platformei I-4124 TK001. Aceasta situatie este normala, deoarece aici se suprapun efectele vibratiilor de pe cele doua platforme, chiar daca sursele vibratorii de pe platforma I-4134 TK001 sunt inferioare ca amplitudine celor de pe platforma I-4124 TK001.

Tabelul 4 include valori ale parametrilor vibratiilor pe rama care solidarizeaza doua din conductele montate pe generator, care conduc hidrogenul la si de la schimbatorul de caldura. Valorile sunt relativ mari, dar ele sunt amortizate pe amplasamentul generatorului de la cota 117 m. Totusi, ele se pot transmite prin tubulatura aferenta utilajelor de la cota 100 m, fara a avea un efect deosebit.

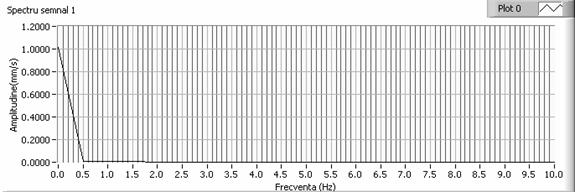

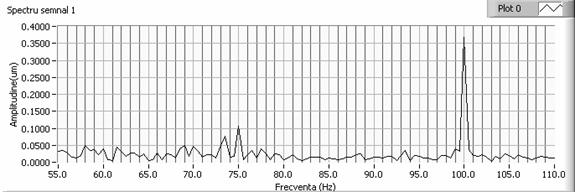

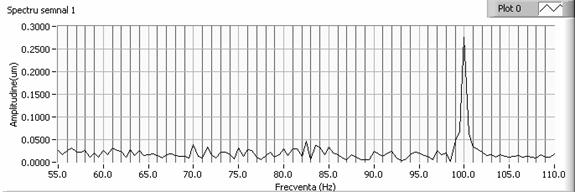

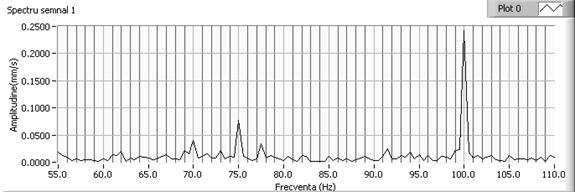

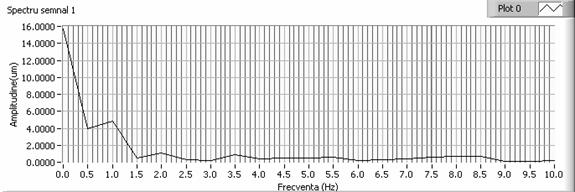

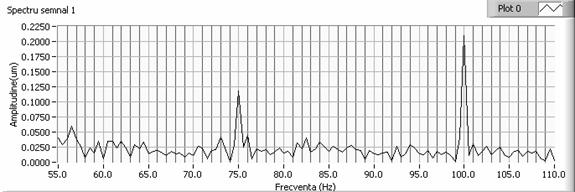

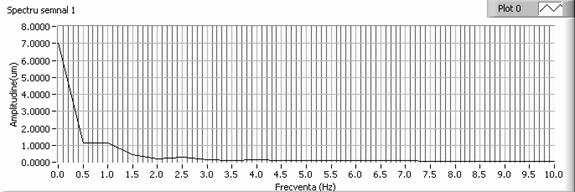

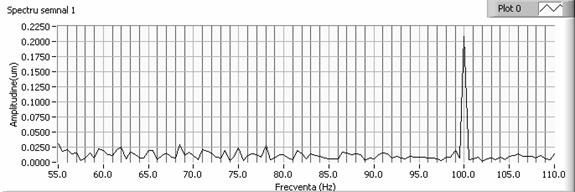

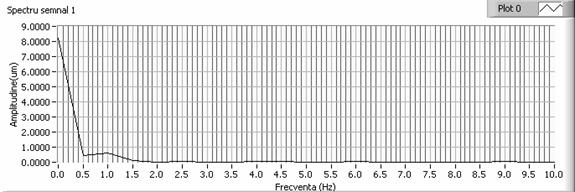

4.2. Analiza spectrelor vibratiilor

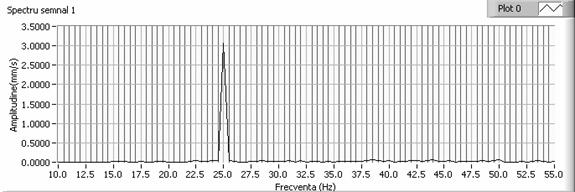

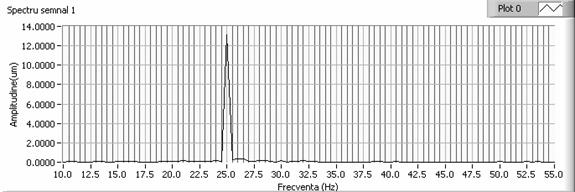

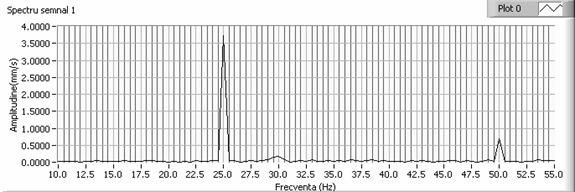

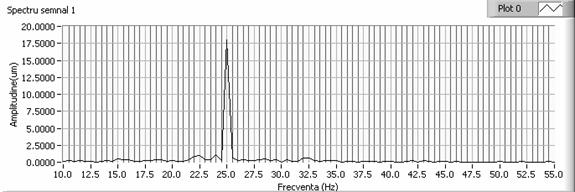

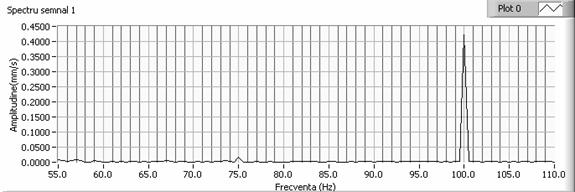

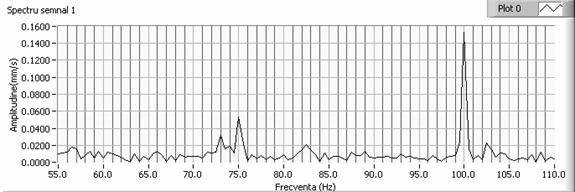

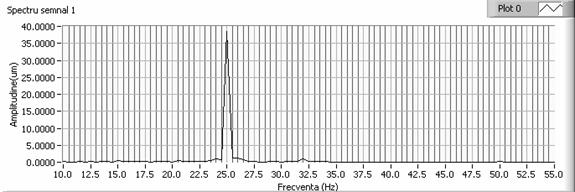

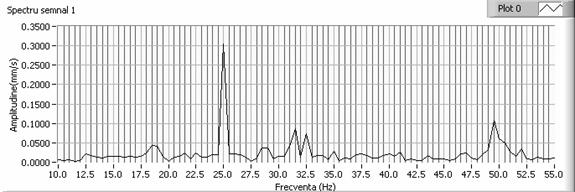

Analizand spectrele vibratiilor am ajuns la concluzia ca sursa principala care genereaza aceste vibratii este grupul TG, in toate aceste spectre frecventa de 25 Hz este dominanta in mod vizibil. Desi pe platformele I-4124 TK001 si I-4134 TK001 sunt pompe care functioneaza la turatiile 3000 rot/min (50 Hz), respectiv 1000 rot/min (16,7 Hz), aceste frecvente nu se detasaza net in spectrogramele vitezelor si deplasarilor de vibratie.

In punctele 1; 2; 4; 12, situate pe planseul de la cota 100 m, aspectul vibratiilor este cvasisinusoidal, ceea ce exclude interferenta cu alte surse de vibratii. In spectrogramele deplasarilor apar efecte slabe ale unei unde purtatoare de mica amplitudine care exista pe acest planseu.

4.3. Concluzii

Cauza aparitiei unor vibratii de intensitate ceva mai mare ca de obicei pe acest planseu este sursa cea mai importanta de vibratii in intreaga cladire, respectiv grupul TG.

La momentul inregistrarilor am obtinut informatia ca puterea grupului era de 712,5 MW, ceea ce reprezita o valoare superioara celei la care lucreaza grupul in mod normal. Aceasta putere superioara este cauza cresterii nivelului vibratiilor, fara ca aceasta crestere sa prezine pericol pentru buna functionare a sistemului.

*) O situatie similara am inregistrat la U1, cota 117 m, la data de 02.06.2009, cand grupul TG a functionat la o putere superioara lui 700 MW, dupa incidentul cu spargerea conductei de apa grea. Astfel, am inregistrat vibratii cu amplitudini ale deplasarii de 10-14 m pe planseul solidar cu cladirea centralei.
