Instructiuni pentru termostatul digital wl2006





INSTRUCTIUNI PENTRU TERMOSTATUL DIGITAL WL2006


WL2006, realizat in tehnologia controlului digital, cu afisaj LCD mare, indica urmatoarele elemente: regimul de lucru (racire sau incalzire), temperatura incaperii si temperatura setata. Pe panou exista urmatoarele butoane: Pornit/Oprit



Regimul de lucru (racire sau incalzire) . Schimbator de caldura (cu motor).

Setarea temperaturii si

Sus



Ventilator



Arata temp. incaperii sau temperatura dorita



Jos



sus



Buton pornire



incalzire



incalzire



Mod



Setare temp. dorita



Temp. incap.



Racire



Incalzire



SPECIFICATII

Gama de temp. cu termostat: 16sC-30sC

Gama de temp. cu telecomanda: 18sC-30sC

Diferenta de lucru: 1sC

Curentul nominal de comutare: <2A

Senzor: NTC

Afisaj: LCD (lumina de fundal albastra)

Sursa de tensiune: 24V AC 50Hz

Dimensiuni: 86 x 86 x 13 mm

Carcasa: ABS rezistenta la foc

COMANDA TERMOSTATULUI

Pornit/Oprit

C    Pentru pornirea termostatului apasati , ventilatorul porneste imediat, se afiseaza , "RT"(temp. camerei) si valoarea temperaturii din incapere. Daca controlerul se afla in regim de incalzire sau racire, se va afisa simbolul modului de lucru ( sau ).

C  Pentru oprirea termostatului apasati din nou . Nu se afiseaza nimic pe LCD

Setarea temperaturii

C     Apasati simultan butoanele "UP" (sus) si "DOWN" (jos) pentru a intra in modul de setare, dispare "RT" si apare "SET", iar valoarea temperaturii palpaie.

C     Apasati butonul "UP" (sus) sau "DOWN" (jos) pentru a seta temperatura dorita.

C     Daca timp de 15 secunde nu mai efectuati nici o operatie, termostatul iasa automat din modul de configurare.

C    Din nou apasati simultan butoanele "UP" si "DOWN" pentru a iesi din modul de setare.

Selectarea regimului (modului) de lucru Racire sau Incalzire

C    Apasati pentru a selecta alternativ modul racire sau incalzire.

C    Daca dispozitivului actionat este de tipul numai racire, cu doua schimbatoare de caldura, iar sistemul se afla in modul incalzire, apasati butonul pentru a porni imediat Incalzirea. Daca Incalzire functioneaza in timp ce Incalzire . nu functioneaza, atunci palpaie. (unde . sunt spatii goale in documentul original - n. trad.)

Telecomanda C Apasati "ON/OFF" pentru a porni sau opri termostatul.

C    Apasati sau pentru a selecta temperatura dorita.

C    Apasati butonul "MODE" pentru selectarea regimului de racire sau de incalzire.


INSTALAREA:



Termostatul trebuie montat:

C   La cca. 5 picioare (1,5 m) de la podea.

C   Intr-o / aproape de o incapere frecvent folosita, de preferinta pe un perete despartitor.

C   Pe o zona de perete fara tevi sau lucrari de pozare a conductelor.

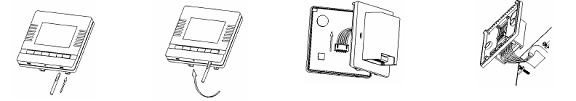

Procesul de instalare:

1. Intrerupeti tensiunea, capatul firului trebuie sa fie curat.



2. Scoateti panoul de 3. impingeti in sus cu 4. Scoateti firele 5. conectati la

control principal: introduceti forta, deschideti clema borne, conform

surubelnita (lata de 3.5mm) schemei electrice,

la 4mm in fanta si fixati cu surubelnita


6. Puneti controlerul 7. Conectati firele 8. Fixati mai intai 9. Apasati cu forta

conectat pe panoul controlerului principal cele 2 cleme de sus partea de jos,

din spate, fixati-l de la unghi de 30 grade inchideti panoul

modulul de etansare cu 2 suruburi superior, gata.

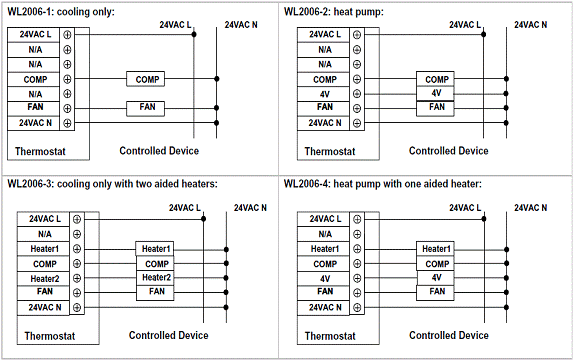

SCHEMA DE CONEXIUNI

Sch.cald.1



Sch.cald.2



Sch.cald.1



Sch.cald.1



Sch.cald.2



Sch.cald.1



Pompa de caldura, cu 1 schimb. de caldura



Numai racire, cu 2 schimbatoare de caldura



VENT.



VENT.



VENT.



VENT.



Dispozitivul controlat



Dispozitivul controlat



Dispozitivul controlat



Dispozitivul controlat



VENT.



VENT.



VENT.



VENT.



Pompa de caldura:



Numai racire




Nota: Pentru a preveni distrugerea unitatii, asigurati-va ca toate firele sunt legate conform schemelor de conexiune, feriti firele de apa, murdarie si alte materiale!
