Circuite neliniare de curent continuu



CIRCUITE NELINIARE DE CURENT CONTINUU



CHESTIUNI DE STUDIAT


Circuite neliniare

Elemente ale circuitelor neliniare

Caracteristicile diodei Zener



2. ELEMENTE ALE CIRCUITELOR NELINIARE - REZISTOARE




Tipuri de rezistoare:

crescator : are o caracteristica pentru care oricare doua puncte de pe caracteristica Δu*Δi≥0

de tip U

de tip H



3. APLICATII


3.1. Sa se simuleze cu PSPICE urmatorul circuit :


E1= 10 V

r1= 1 kW

r2= 2 kW


Rezolvare:


*Circ cu dioda Zener cdz1.cir

R1 1 2 1k ( R <name><+node><-node><value>)

R2 2 0 2k

D 0 2 Dioda_Zener ( D<name> <+node> <-node> <model>)

*Modelul diodei

*Bv=4 tens de strapungere inversa

.MODEL Dioda_Zener D(Is=10f Rs=0 ( .MODEL <name> <type>[<param>=<value> ] )

+ Bv=4 Ibv=10m Cjo=0)

*Tensiunea de polarizare

V 1 0 1 ( V <name><+node><-node>)

*Analiza in curent continuu

.DC LIN V -10 15 .1 ( DC LIN <varname><start><end><incr>)

.PROBE

.END

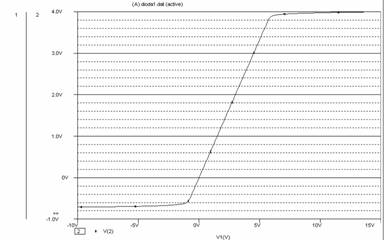

REZULTATE


Dioda_Zener

IS 10E-15

BV 4

IBV .01


Sa se simuleze cu PSPICE urmatorul circuit

VALORI:

r1= 3.0 W

E1=10.0 V


Sa se rezolve circuitul plecand de la urmatoarele valori pentru V(2) (eventual

se foloseste comanda .NODESET) : 0.0V ; 3.0V ; 7.0V ;



In problema aproximatia initiala se introduce cu instructiunea NODESET. Atribuind acestuia valorile 0V, 3V si 7V se obtin succesiv cele trei solutii.


*circuit cu rezistenta neliniara cnl1.cir

R1 1 2 3

V1 1 0 10

G1 2 0 TABLE =

0,0), (2,5), (4,0.5), (8,9)

.NODESET V(2)=0.0

.OP

.END


Rezultat:

VOLTAGE SOURCE CURRENTS

NAME CURRENT


V1 -2.941E+00


*circuit cu rezistenta neliniara cnl1.cir

R1 1 2 3

V1 1 0 10

G1 2 0 TABLE =

0,0), (2,5), (4,0.5), (8,9)

.NODESET V(2)=3.0

.OP

.END


Rezultat:

VOLTAGE SOURCE CURRENTS

NAME CURRENT


V1 -2.261E+00


*circuit cu rezistenta neliniara cnl1.cir

R1 1 2 3

V1 1 0 10

G1 2 0 TABLE =

0,0), (2,5), (4,0.5), (8,9)

.NODESET V(2)=7.0

.OP

.END


INSTRUCTIUNI PSPICE


- pentru dioda

D<name> <+node> <-node> <model>[<area>]

<+node> ,<-node> = nodurile pozitiv si negativ

<model> = numele modelului

<area> = factor de arie



NODESET (folosita pentru setarea valorilor potentialelor nodurilor in current continuu pentru imbunatatirea convergentei iteratiilor Newton-Raphson )

Forma generala: .NODESET < <node> = <value> >*


pentru surse comandate in tensiune - comanda de tip polinom

- comanda de tip expresie analitica

Ex: E<name> <+node> <-node> VALUE=I<exp>}

G<name> <+node> <-node> VALUE=I<exp>}

- comanda data prin puncte
