COLEGIUL TEHNIC DE CONSTRUCTII SI PROTECTIA MEDIULUI ARAD

PROIECT

CALIFICAREA: TEHNICIAN DESENATOR IN CONSTRUCTII SI INSTALATII

TEMA: INSTALATII DE INCALZIRE CENTRALA

MEMORIU JUSTIFICATIV

In procesul de formare si concentrare a asezarilor omenesti, dar si in locurile cu aglomerari pentru diverse alte activitati, se impune aproape in exclusivitate ca obligatorie prezenta apei, aceasta fiind o componenta vital a existentei.

Cu cat procesul de organizare si dezvoltare a acestor asezari este mai evoluat cu atat sistemele care asigura alimentarea cu apa sunt mai complexe si mai diversificate.

Alimentarea cu apa a localitatilor se realizeaza pentru fiecare centru populat tinand seama de caracteristicile si conditiile de relief, mediu, pozitia si natura sursei de apa, structura consumurilor de apa etc. Din acest punct de vedere se pot distinge ca principiu de alcatuire: scheme de alimentare cu apa de izvor a unei localitati de munte, cu alimentare prin cadere libera (fara instalaiti de pompare), sisteme cu apa captat dintr-un strat subteran pentru alimetarea unui oras de ses (fiind necesara introducerea unui sistem de pompare), scheme cu apa captata dintr-o sursa de suprafata (o localitate de deal), scheme de alimentare cu apa a unui grup de localitati, din mai multe surse-pentru siguranta in functionare.

Situatia concreta cu particularitatile ei, a fiecarei asezari, conduce la adoptarea unei scheme de alimentare sau alta. Pentru acesta insa trebuie cunoscute functiile si modul de realizare a lor, in raport cu fiecare componenta a sistemului de alimentare cu apa.

Alimentarea cu apa a centrelor populate si a industriilor trebuie sa fie astfel incat sa poata acoperi necesarul de apa, care sa satisfaca toate nevoile de apa.

Nevoile de apa ale centrelor populate se pot grupa in urmatoarele categorii:

- nevoi gospodaresti (apa de baut, pentru preparat hrana, igiena, evacuarea deseurilor, stropit gradina, etc.);

- nevoi publice (apa distribuita cladirilor publice-scoli, camine, spitale, cantine, restaurante, spalatorii, sali de spectacole, etc.);

- nevoi ale unitatilor de industrie locala (panificatie, produse din carne, lapte, fructe, intretinerea vehiculelor si utilajelor, etc.);

- nevoi de combatere a incendiilor;

- nevoi tehnologice de apa ale sistemului de alimentare cu apa (pregatirea solutiilor de reactivi, spalarile de instalatii, curatirea periodica a rezervoarelor).

Nevoile de apa ale industriilor se pot grupa in urmatoarele categorii:

- nevoi de productie cu caracter tehnologic (inclus in produsul fabricat, producerea aburului, spalarea materiei prime, transport hidraulic, etc.) ;

- nevoi igienico-sanitare ale muncitorilor ;

- nevoi social-gospodaresti ale intreprinderii (curatenia la locul de munca) ;

- nevoi de combatere a incendiilor ;

- nevoi tehnologice ale sistemului de alimentare cu apa.

Nevoile de apa ale unitatilor agrozootehnice cuprind aceleasi categorii ca si la intreprinderile industriale, cu deosebirea ca prin nevoi de productie cu caracter tehnologic se inteleg consumurile de apa pentru: grajduri, ingrasatorii, etc.

Instalatiile de alimentare cu apa si de canalizare aferente cladirilor sunt: retele exterioare de distributie a apei, instalatii interioare de alimentare cu apa, instalatii interioare de canalizare si retele exterioare de canalizare .

La realizarea instalatiilor pentru constructii se utilizeaza o serie de materiale si echipamente intre care conductele, armaturile si fitingurile (piesele speciale) au un rol prioritar. Tipurile principale de conducte utilizate sunt: tuburi din fonta de presiune si de scurgere, tuburi din beton armat si precomprimat, tuburi din azbociment, tuburi si tevi din mase plastice, tevi din otel, tevi din cupru, etc. Armaturile care se monteaza pot fi: de trecere, de inchidere, pentru reglare, pentru siguranta, pentru golire, pentru comanda, etc.

Alegerea materialului care sa raspunda cel mai bine scopului si cerintelor tehnice, de calitate, estetice, etc. constituie o problema esentiala pentru ceea ce este o constructie in ansamblul ei, cu utilitatile necesare, motiv care impune cunoasterea exacta, clara si completa a materialelor si caracteristicile acestora.

ARGUMENT

Sistemul de incalzire trebuie sa creeze in incaperile cladirii o situatie termica, care sa corespunda conditiilor de confort si cerintelor proceselor tehnologige.

Situatia termica in incapere depinde de puterea tehnica a sistemului de incalzire, precum si de modul de amplasare a corpurilor de incalzire, calitatile de protectie termica a ingradirilor, intensitatea acceselor altor surse de caldura, pierderile de caldura. In timpul rece incaperea pierde caldura prin ingradirile de protectie. In afara de acestea se cheltuieste caldura pentru incalzirea aierului,care patrunde in incapere prin rosturile ingradirilor de protectie, precum si pentru incalzirea materialelor, unitatilor de transport. Hainelor reci introduse in incapere din exterior.

Sistemul de incalzire reprezinta un complex de elemente destinate pentru obtinerea, transportarea si transferul  in incaperile incalzite a calitatii decesare de caldura. Fiecare sistem de incalzire contine trei elemente de baza: generatorul de caldura ce serveste pentru obtinerea su transportarea agentului termic, sistem de conducte pentru transportarea prin ele a agentului termic din generatorul de caldura in corpurile de incalzire. Al treilea element sunt corpuri de incalzire, care transfera caldura de la agenrul termic aerului din incinta.

In calitate de generator de caldura pentru sistemul de incalzire poate sirvi cazanul de incalzire, in care se arde combustibil, iar caldura, degajata este transferata agentului termic sau oarecare aparat schimbator de caldura, care utilizeaza alt agent termic deosebit de cel di sistemul de incalzire.

Evidenta tuturor surselor de caldura si frig este necesara pentru formarea bilantului termic al incaperii.

INSTALATII DE DISTRIBUTIE A APEI CALDE DE CONSUM

Generalitati

In conformitate cu standardul STN 06 0320, apa calda de consum (prescurtat ACC) este o apa potabila care a fost incalzita si care indeplineste criteriile din STN 830611, adica este o apa folosita pentru spalatul corpului, a vaselor, rufelor, si pentru curatat.

Apa calda de consum trebuie sa indeplineasca o serie de conditii sanitare si de calitate. Aceste criterii se refera in principal la:

-Parametrii chimici

-Temperatura

-Cerinte de igiena

-Parametrii fizici

Exista o serie de cerinte pe care trebuie sa le indeplineasca si echipamentele pentru prepararea si distributia ACC

Metode de preparare a apei calde de consum

In functie de modul de transfer a caldurii se disting:

Sisteme de preparare ACC prin incalzire directa:ACC este preparata prin amestec direct cu agentul purtator de caldura sau direct de la o sursa de caldura (gaz, petrol, sau electricitate), fara intermediari. Procesul de incalzire al apei este legat de aparitia depunerilor (cruste) si de corodarea suprafetelor interioare.

Sisteme de preparare a ACC prin incalzire indirecta:ACC este incalzita de la o sursa de caldura situata la distanta, prin transferul caldurii printr-un perete de separare la nivelul preparatorului de ACC, in majoritatea cazurilor o serpentina.

Schema de preparare locala a ACC:

a) Schema legaturilor

P - contor de gaz M - volumul de gaz consumat

V - apometru QI - puterea calorica a combustibilului

O - incalzitor n0 - eficienta incalzitorului

MTV - volumul de ACC consumat tTV - temperatura de iesire a ACC

MSV - volumul total de apa rece consumat tSV - temperatura apei reci

M'SV - volumul de apa rece consumat fara incalzire t'TV - temperatura ACC la punctul de consum

QN - caldura necesara pentru prepararea ACC

QS - caldura necesara pentru acoperirea pierderilor de caldura

In functie de locul unde are loc procesul de incalzire:

Incalzire locala

Incalzire centrala

Incalzire la distanta

Schema de preparare centrala a

ACC:

b) Schema masurarii parametrilor

P - contor de gaz M - volumul de agent termic primar

V - apometru QI puterea calorica a combustibililor

O - incalzitor n0 - eficienta incalzitorului

T - termometru in cutie tTV - temperatura de iesire ACC la punctul de consum

KP - termometru calorimetric t'TV - temperatura a ACC la punctul de consum

MTV - volumul de ACC consumat tSV- temperatura AR la intratrea in incalzitor

MCTV - volumul de ACC circulata SV - volulul de AR consumat pentru ACC

M'SV - volumul de apa rece consumant fara incalzire

CTV - temperatura ACC circulata la intrare

QN - caldura necesara pentru prepararea ACC

QS - caldura necesara pentru acoperirea pierderilor de caldura

In functie de modul de incalzire, ACC se poate prepara:

a) Intr-o singura treapta.

b) In 2 sau mai multe trepte:ACC atinge temperatura dorita dupa trecerea prin mai multe aparate de preparare, din motive functionale sau economice.

In functie de construnctia echipamentului de incalzire,ACC se poate prepara:

In boiler:se utilizeaza atunci cand consumatorii solicita in unele momente mari mari cantitati de apa, atunci cand cantitatile de apa cerute fluctuiaza sau daca exista o cantitate de energie limitata pentru incalzire.

In preparatoare insantanee de ACC:apa este incalzita aproape instantaneu atunci cand parcurge o serpentina situata deasupra arzatorului, pentru a produce ACC la debitul maxim cerut, fara acumulare

In sisteme hidride:un preparator de apa calda menajera se adauga unui systam de preparare ACC cu acumulare cu scopul de a acoperi pentru o scurta perioada de timp varfurile de consum (de ka 20 la 60 minute).

In functie de folosirea altor surse de incalzire, ACC este echipa cu o singura sursa de caldura.

Incalzire simpla: incalzitorul/preparatorul de ACC este echipa cu o singura sursa de caldura.

Incalzire hibrida: intr-un preparator de ACC, apa se poate incalzi de la mai multe surse de energie (apa calda, energie electrica etc.).

Procedee de incalzire a apei, in functie de agentul primar si temperatura sa:

In boiler sub presiune folosind combustibil solid, sau in prepararea inchise (sub presiune) folosind energie electrica.

In boiler sub presiune si in prepararea instantanee, incalzita indirecr cu abur avand o presiune mai mare de 50kPa, sau apa fierbinte cu temperatura mai mare de 110C

In incalzitoare hibride avand surse interschimbabile de caldura, de exemplu apa fierbinte - apa calda - curent electric

In preparatoare instantanee amestecatoare, incalzit direct de apa calda, mai de aburul de joasa presiune dintr-un sistem deschis.

Prin intermediul panourilor solare

1-cazan cu gaz

2-rezervor de acumulare cu sistem indirect de preparare a ACC

3-sistem de incalzire

4-intrare apa rece

5-Iesire ACC

-Circularia apei calde de consum:

Un sistem de (re)circulare vehiculeaza ACC printr-un rezervor de acumulare si prin incalzitor, prin intermediul unei pompe. Acest tip de sistem ofera un foarte bun control al temperaturii ACC, fata de situatia cand nu exista conducta de circulatie.

Pierderile de caldura (in special noaptea, cand consumul este redus) pe o retea de distributie a ACC care nu dispune de conducta de circulatie, conduce la o mare risipa de apa, care ajunge la canal.Din cauza pretului redicat al apei si al caldurii, este foarte important pentru utilizator sa beneficieze de temperatura de confort a ACC la punctele de consum.

Tipuri de sisteme de circulatie a ACC:

Cu circulatie graviitationala, respectiv sub presiune

Conducta de circulatie situata in interiorul conductei de distributie ACC

Fara conducta de circulatie, dar conducta de distributie este incalzita in mod repetat.

Conducta de circulatie situata in interiorul conductei de distributie ACC: o rezolvare mai economica ar consta dintr-un sistem teava in teava, in care conducta de circulatie s-ar afla (pe unele portiuni de traseu) in interiorul conductei de distributie ACC.

Avantaje: pierderi de caldura mai mici, consum de material izolant mai mic si montaj usor. In schimb, rezulta un sistem cu diametre mai mari si necesita fitinguri speciale. Pierderile de caldura (in special noaptea, cand consumul este redus) pe o retea de distributie a ACC care nu dispune de conducta de circulatie, conduce la o mare risipa de apa, care ajunge la canal.Din cauza pretului redicat al apei si al caldurii, este foarte important pentru utilizator sa beneficieze de temperatura de confort a ACC la punctele de consum.

Tipuri de sisteme de circulatie a ACC:

Cu circulatie graviitationala, respectiv sub presiune

Conducta de circulatie situata in interiorul conductei de distributie ACC

Fara conducta de circulatie, dar conducta de distributie este incalzita in mod repetat.

Conducta de circulatie situata in interiorul conductei de distributie ACC: o rezolvare mai economica ar consta dintr-un sistem teava in teava, in care conducta de circulatie s-ar afla (pe unele portiuni de traseu) in interiorul conductei de distributie ACC.

Avantaje: pierderi de caldura mai mici, consum de material izolant mai mic si montaj usor. In schimb, rezulta un sistem cu diametre mai mari si necesita fitinguri speciale.

Incalzirea conductelor de pe distributia ACC

O alta solutie consta renuntarea la conducta de circulatie si la montarea unui cablu electric incalzitor controlat termostatic, dealungul conductelor de distributie a ACC, sub invelisul izolator al acestora. Astfel se pot conpensa pierderile de caldura spre exterior si se poate pastra temperatura ACC la parametri de confort . Cablul este alimentat de la reteaua de 230W, 50hz si poate asigura termo-dezinfectia periodica a tuturor conductelor, la 65C timp de 1 ora. Performanta cablurilor trebuie sa fie in domeniul de 9 . 12W. M-1 la temperatura de 55 . 60C, iar lungimea maxima a unui circuit trebuie sa fie de maximum 100 m.

-Exploatarea si intretinerea instalatiei de distributie a ACC

exploatarea unei instalatii de distributie a ACC este costisitoare. Cerinte elementare pentru sistemele de ACC:

-Temperatura ACC la punctele de consum: 45 . 50C, 24h pe zi.

-Sa existe suficienta presiune;

-Posibilitatea de a masura foarte precis atat cantitatea de ACC consumata, cat si caldura inglobata in ea;

-Pierderile de caldura pe conducte sa fie reduse;

-Prepararea si distributia ACC sa se faca cu eficienta cat mai mare.

Presurile au un efect regulator asupra exploatarii retelelor si asupra producerii de ACC. Contorizarea consumurilor adus la o scadere a consumului de ACC in sectorul cladirilor de locuit. Influente nefavorabile induc furnizorii de ACC care recircula volume mari de apa calda innapoi la punctele termice, fara sa existe consum. Din acest motiv, pretul pe m3 de ACC creste continuu. Problemele trebuie rezolvate sistematic.

Masuri care pot fi luate:

-Scaderea temperaturii ACC la iesirea din aparatul de preparare: Se pot face unele exonomii, dar temperatura minima la utilizator trebuie sa nu coboare sub 45C.

-Intreruperea furnizarii ACC pe timpul nopti: O mare cantitate de apa se raceste pe conducte din cauza stacnarii (in lipsa consumului), iar risipa ar apare in momentul reinceperii consumului. Pe dealta parte, durata intreruperii alimentarii: cu ACC este spinuasa, mai ales pentru cei care lucreaza in timpul nopti.

-Intreruperia furnizarii ACC pentru cateva zile: Pare o masura potrivita din punct de vedere economic, dar are efecte nefavorabile asupra confortului lucatarilor, iar repornirea este complicata, echilibrarea hidraulica a circuitului schimbatorului de caldura fiind perturbata.

-Izolarea termica a conductelor de ACC:

Ara ca efect reduceria pierderilor de caldura prin peretii conductelor si pastrarea temperaturii ACC. Alegerea materialelor potrivite pentru izolarea conductelor se face pe baza parametrilor lor termotehnici. Dintre acestea, ce-I mai importanti sunt:

-Conductivitatea termica (W/m.K)

-Densitatea (Kg/m3)

-Caldura specifica c (j/Kg.K)

In standardul revizuit STN73 6666, grosimea izolatiei termice este prescrisa pentru un coeficient maximal = 0,040W.m-1.K-1. Daca conductele trec prinspatii incalzite, grosimea izolatiei se poate reduce la jumatate.

Pentru izolarea termica a conductelor de ACC in cladiri se folosesc urmatoarele materiale:
-Materiale fibroase clasice precum vata minerala, vata de sticla etc. sub forma unor rogojini, centuri.

-Elemente cu un grad sporit de prefabricare, de exemplu cochilii.

-Materiale izolatoare usoare bazate pe cauciuc artificial, in principal poliuretan, polietiena si elasomeri.

Tipuri de izolatii:

a)colchilii din fibre minerale cu colier de aluminiu

b)Element izolator din vata de sticla

c)Element izolator cu folie de aluminiu

Economii de energie datoratae izolarii conductelor de ACC.

Au fost analizate trei blocuri din beton, cu 8 etaje si 144 apartamente. La dimensionare distributiei ACC sa considerat ca va avea loc o scadere la temperatura apei calde de la 55C ( la sursa) la 50C ( la ultimul consumator). Au fost calculate pierderile de caldura nominale pentru conductew izolate, respectiv neizolate. Pentru un apartament mediu cu 3 persoane, care consuma annual 60m3 ACC/ apartament se obtine un consum teoretic de caldura pentru producere si distributie cu conducte neizolate de 18,33GJ/ apartament. In analiza facuta cantitatea teoretica de caldura consumata pentru incalzirea a 1m3 de apa se presupune a fi 0,18738GJ/m3. La reteaua cu conducte neizolate, pentru apartamentul mentionat, 39% din caldura se pierde prin conducte. Consumul theoretic de caldura in cladirile de locuit scade la 77,5% dupa izolarea coloanelor.

Erori in exploatare:

Erorile de exploatare a retelelor de distributie a ACC reies cel mai adesea inderect, din cauza facturii pe care utilizatorul trebuie sa o achite pentru apa consumata.

Aceste erori se refera la:

-Consumul de ACC ineficient (o parte din utilizatori sau debransat din sistem, deci sistemul este acum supredimensionat, se prepara prea multa ACC, care revinela sursa fara a fi consumata).

-Conductele de ACC sunt neizolate sau sunt prost izolate - pierderile de caldura mari prin conducte afectiaza apa calda, care va avea o temperatura necorespunzatoare.

-Presiunea apei reci la nivelul bateriilor - clapera de sens lipseste - consumul creste.

-Ne respectarea perioadei dupa care trebuie facuta calibrarea apometrelor - 3 ani.

-Verificarea regulata a contoarelor proportionale de ACC - eliminarea erorilor acumulate de apometrul de ACC - dianoxticare timpurie.

-Reglarea si echilibrarea retelelor de distributie ACC:

Instalatiile de distributie a ACC care nu sunt echilibrate cauzeaza probleme atat producatorului, cat si consumatorilor. Aceste probleme se refera la parametri termici si presiuni necorespunzatoare ale ACC livrate.

O sulutie avantajuasa este montarea dee vane de echilibrare la baza coloanelor.

Vanele de echilibrare sunt mai ieftine decat vanele automate, dar trebuie ajustate cu scule speciale, folosind proceduri de echilibrare, Debitul este marimea reglata, nu temperatura. Temperatura poate fi masurata. Vanele de echilibrare dau informatii complete despre conditiile hidraulice din retea, calculeaza corectiile care se pot face, eventual ajustarea pompelor de circulatie. Ele fac posibila diacnosticarea instalatiei.

Utilizarea lor este necesara pentru retele ACC mari si complexe.

INCALZIREA PRIN PARDOSEALA-SISTEMUL OPTIHEAT

Incalzirea prin pardoseala este o sulutie eleganta si eficienta pentru incalzirea oracare-i locatii. Argumentele pro sunt nenumarate si toate la fel de importante pentru beneficiarul unui astfel de sistem.

De ce incalzire in pardoseala?

OptiHeat este un sistem nou de incalzire prin pardoseala care se bazeaza pe un sistem unic de temperatura scazuta (joasa).

Pe langa faptul ca economiseste energie, pfera un climat interior deosebit de placut, deoarece caldura se afla exact acolo unde va aflati dumneavoastra si familia dumneavoastra - la nivelul pardoselii si nu se pierde ridicandu-se inspre tavan.

Echipamentul tehnic este foarte mult simplificat in comparatie cu alte sisteme, de acea oricine poate avea acces la informatii si poate manevra acest sistem unic.

Inaltime minima a izolatiei si a instalatiei.

Baza sistemului este flexibila si subtire, la fal ca si tevile de incalzire. Tevile au un diametru de doar 8.8 mm, ceia ce inseamna ca OptiHeat

poate oferi un sistem de incalzire cu cea mai mica inaltime totala.

Caldura gratuita.

Sistemul OptiHeat este adecvat atat pentru constructii noi cat si pentru cladiri mai vechi. Un sistam de temperatura juasa cu mecanisme de reglare, concepute cu senzori pentru a repera si lua in considerare aportul de caldura gratuita si pentru a distribui astfel caldura intr-un mod foarte uniform. Astfel, veti avea o temperatura uniforma, stabila si constanta.

Alte surse de caldura.

Ganditi-va putin la toate sursele de caldura: boilere, tevi de incalzire, panouri solare-oricare dintre aceste surse sunt compatibile cu OptiHeat.

Tehnicianul nostru va putea ajunge cu idei si detalii pentru a avea cele mai bune rezultate pentru instalatia d-voastra de caldura.

Un sistem fara granite.

OptiHeat este un sistem fara granite. Astfel, el poate fi aplicat fie in garaj, la piscina, in pavilionul si gradina(foisor) sau unde aveti nevoie.

Sistemul de incalzire OptiHeat a fost instalat in blocuri de locuinte, in case particulare, hale industriale, scoli si gradinite de peste 20 de ani. Astfel, performantele sistemului satisfac clientii si corespund serviciilor prezentate.

-un sistem inteligent pentru incalzirea in pardoseala pe baza de apa la temperatura scazuta

-sistemul pe baza de temperatura scazuta se afla mai putin pierdere in transmiterea energiei si redistribuire eficienta a surplusului de caldura intre incaperi

-temperatura de operare cu doar 2-3 grade peste temperatura camerei.

-usor de conectat la instalatiile traditionale de incalzire (centrala electrica, gaz, lemne, panouri solare, pompe)

-varoatiile mai mici de temperatura creaza un maxim de confort si reduc costurile de energie.

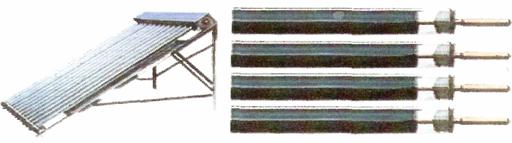

SISTEM DE INCALZIRE SOLARA-BETA

De ce energie solara?

Este gratuita! Nu este influentata in nici un fel de cresetere de pret.

Instalatiile nu necesita practic nici un fel de intretinere.

Este regenerabila si nepoluanta.

Energia solara este practic inepuizabila. Este cea mai cuata frma de energie de pe pamant si este formata si radiatii calorice, luminoase, radio sau de alta natura emisa de soare. Cantitatile uriase ale acestei energii stau la baza aproape tuturor proceselor naturale de pe Pamant. Cu toate acestea, este destul de dificila captarea si stocarea ei intr-o anumita forma (in principal caldura sau eletricitate) ca sa permita utilizarea ei ulterioara.

Energia solara poate incalzi locuintele in mod pasiv, datorita constructiei acestora (casele pasive) sau poate fi stocata in acumulatoare termice sub forma de energie termica. Caldura generata solara se poate folosi in principal la prepararea apei calde menajere, incalzirea agentului termic responsabil de temperatura ambianta a casei si incalzirea piscinelor. Exista chiar si instalatii de aer conditionat bazate pe caldura solara, unde aceasta reprezinta energia principala necesara racirii aerului.

Utilizarea energiei solare reprezinta la nivel global cea mai eficietna metoda de a aduce caldura in locuinte. In general, cantitatea de caldura solara ce cade asupra acoperisului unei case este mai mare decat energia totala consumata in case.

Cu miljoacele simple, eficiente constructiv, se poate utiliza energia solara pentru a reduce sau chiar a inlocui total celelalte surse de energie necesare traiului dintr-o locuinta moderna.

INSTALATIA DE INCALZIRE A APEI MENAJERE=BETA

Captatorul BETA se foloseste pe toata durata anului , in paralel cu centrala termica (cu consum de gaz, motorina, etc), substituindo 15-30% iarna si mergand pana la 100% vara pentru apa calda menajera. Este construit din tuburi solare vidate individuale si functioneaza pe principiul tuburilor termice (vaporizare-condensare). Sistemul de constructie din tuburi individuale confera captatorului o satbilitate ridicata. Vidul din tuburile de sticla asigura o termoizolare eficienta, pirderile fiind elominate aproape in totalitate, captatorul BETA asigurand producerea de apa calda si in conditiile unei radiatii solare difuze. In interiorul tubului de sticla se ataseaza un tub termic de cupru umplut cu un agent de vaporizare. Tubul termic este legat de un condensator introdus prin racordare "uscata" intr-un schimbator de caldura.

Proiectare si dimensionare:

Premisa unei exploatari eficiente este o dimensioanre corecta a instalatiei solare, o supra sau subdimensionare avand o influenat negativa asupra rezultatelor scontate.

In etapa de proectare-dimensionare trebuie sa tinem cont de urmatoarele aspecte:

1.Alegera corecta a tipului de colector in functie de domeniul de aplicatie, parametrul decisiv fiind regimul de temperatura si conditiile de montaj pentru panouri (pe aocperis inclinat, pe acoperis tip terasa, pe fatada sau liber pe sol);

2.Calculul static al incarcarii sistemului de sustinere al panourilor (zapada, vant);

3.Alegerea schemei hidraulice si de conectica electrica, care corespunde cel mai bine cu aplicatia noastra;

4.Determinarea suprafetei utile de captare si al numarului necesar de panouri, tinand cont de:

-Caracteristicile zonei geografice de amplasare (rediatia globala, solara, media anuala, conditiile meteo);

-Conditiile de pozitionare a panourilor (abaterea de la directia sudica, unghiul de inclinare fata de orizontala, gradul de umbrire);

-Consumul de apa calda de consum sau numarul de persoane si pretentiile de confort, necesarul de caldura pentru incalzire si felul incalzirii (radiatoare, pardoseala radinat etc)

-Regimul de temperaturi (temperatura de a.c.c dorita in boilerul de acumulare, temperatura apei din retea in regim de iarna/vara, temperaturile de calcul pentru incalzire);

Alegera si dimensionarea componentelor sistemului solar:

-Boiler pentru prepararea a.c.c;

-Acumularea de agent termic;

-Vas de expansiune;

-Statie de pompare, conducte;

-Elemente de siguranta (termostat de siguranta, supapa de siguranta aerisitoare automate, separatoar de aer etc);

-Sistemul de automatizare;

5.Intocmirea necesarului de materiale;

6.Verificarea solutiei alese din punct de vedere energetic, economic si ecologic, cu ajutorul unui program de calcul destinat instalatiilor solare termice.

DEVIZ

PERSOANA JURIDICA ACHIZITIONARE: MIA TORE

OBIECTIVUL: INSTLATII DE INCALZIRE INTERIOARE

OBIECTUL:INSTLATII DE INCALZIRE INTERIOARE

LISTA CU CANTITATILE DE LUCRARI

DEVIZUL - Instalatii termice interioare

Memoriu Tehnic

Datale tehnce ale unui imobil unifamiliar, pentru instalatia de incalzire in interior:

La baza intocmirii proiectului au stat:

Tema de proiectare

Planurile de arhitectura si rezistenta ale cladirii;

Legea nr. 10/1995 privind calitatea in constructii;

legea 9/94: normativ pentru proiectarea si executarea instalatiilor sanitare;

Legea 9/97: normativ pentru exploatarea instalatiilor sanitare;

Legea 12-78: normativ pentru efectuarea incercarilor de presiune la conductele de alientare cu apa;

C 56-85: normativ pentru verificarea calitatii si receptia lucrarilor construuctii si instalatii aferente;

H.G. 273/94: regulamnet de receptie a lucrarilor de constructii si instalatii aferenre;

Norme generale de protectie a muncii- 1996

C 300-94: normativ de prevenire si stingere a incendiilor pe durata executarii lucrarilor de constructii si instalatii aferente acestora;

STAS 1342-91: apa potabila. Conditii de calitate;

STAS 6819-71: alimentare cu apa potabila;

STAS 1478-90 alimentare interioara cu apa;

STAS 1504-85: distante de amplasare a obiectelor sanitare;

STAS 1795-90: canalizari interioare

In coloanele a si b sunt reprezentate obiectele dupa diametrul tevilor:

-coloana a Ø 8

- Coloana b Ø 12

NORME DE PROTECTIA MUNCII SI PSI

La efectuarea lucrarilor de instalatii tehnico-sanitare si de incalzire se va avea in vedere respectarea prevederilor NSSM - 28/1996

In functie de complexitatea tehnologiilor de executie, repartizarea personalului muncitor se va face tinand cont de gradul de calificare, cunoasterea prevederilor NSSM, experienta, aptitudini si respecterea disciplinei tehnologice.

Respectarea obligatiilor persoanei juridice angajatoare si a angajatilor cu privire la dotarea, utilizarea si intretinerea echipamentelor individuale de protectie.

Respectarea conditiilor impuse de normele PSI cu privire la executia lucrarilor si accesul persoanelor straine in incaperile cu pericol de explozie, precum si depozitarea materialelor inflamabile in aceste incaperi.

Inainte de inceperea lucrului conducatorul lucrarilor si conducatorul formatiei de munca sunt obligati sa se asigure daca personalului din subordine i s-a facut instructajul de protectie a muncii specific meseriei si lucrarilor ce urmeaza sa le execute, daca printre personalul muncitor exista persoane bolnave, obosite sau sub influenta bauturilor alcoolice, daca toti lucratorii sunt dotati cu echipament individual de protectie corespunzator si daca sculele, dispozitivele si utilajele ce urmeaza a fi folosite sunt in buna stare, inclusiv repartizarea pe locuri de munca.

Retelele, puturile, caminele, camerele de deversare, canalele vizitabile, decantoarele, rezervoarele si alte constructii anexe vor fi aerisite si verificate cu aparatura adecvata inainte de accesul lucratorilor. Accesul in zona de lucru se va face cu aprobarea conducatorului formatiei de lucru numai cu echipament de protectie corespunzator si dupa verificarea scarilor de acces a caror lungime trebuie sa depaseasca cu cel putin un metru adancimea la care se coboara.

Lucrarile in spatii inchise, inguste, vor fi executate de echipe alcatuite din minimum trei persoane instruite special pentru accidente prin axfixiere - un executant si doi pentru supraveghere, interventie in caz de pericol;

Manipularea, depozitarea, transportul prin purtare sau cu mijloace mecanizate, incarcarea, descarcarea materialelor, utilajelor si sculelor pentru lucrari de instalatii tehico-sanitare si de incalzire se va face respectand normele in vigoare din domeniu si numai de catre personal specializat si dotat cu echipament individual de protectie.

Inainte de inceperea lucrarilor de sapatura se va verifica existenta, pozitionarea si natura instalatiilor subterane si se va incheia un proces verbal intre executant si unitatea careia ii apartin instalatiile subterane.

Sapaturile din apropierea cablurilor electrice subterane si a instalatiilor de gaze vor fii direct supravegheate de conducatorul formatiei de lucru, urmarind eventualele emanatii de gaze toxice sau inflamabile, caz in care lucrarile vor fi oprite pana la eliminarea completa a gazelor. In cazul eliminarii incomplete a gazelor muncitorii vor fi dotati cu masti de protectie corespunzatoare.

Imbracamintea asfaltica - bolovani, pietre, pavele, pamant, etc., rezultate din sapaturi, se vor aseza cu grija pe latura opusa celei pe care vor fi aduse materialele, utilajele si sculele pentru lucrari de instalatii tehnico-sanitare si de incalzire, la o distanta de minim 0,70 m sau minim 1m de la marginea santului, functie de adancimea lui.

Operatiile de prelucrare a tevilor metalice sau din materiale plastice (taiere, fasonare, filetare, indoire, etc.), precum si operatiile de pilire, gaurire, lipire, sudare, etc. se executa la bancul de lucru, cu scule, dispozitive si utilaje in buna stare de functionare.

Manipularea tevilor, tuburilor sau armaturilor prin coborare sau ridicare, se va face manual daca masa lor nu depaseste 50 kg sau mecanizat fiind interzisa aruncarea lor direct in sant.

Este interzisa scoaterea elementelor de sustinere a unui sant sprijinit pentru coborarea tevilor in sant; se vor respecta normele specifice de securitate a muncii pentru lucrari geotehnice, de excavatii, fundatii, terasamente, nivelari si consolidari de teren.

In toate locurile in care exista instalatii in exploatare vor fi afisate in locuri vizibile schemele, instuctiunile de deservire si modul de procedura in caz de avarie; ventilele de inchidere si suberele vor avea marcat sensul de rotire, precum si sensul de miscare a fluidului in conducta.

Transportul, ridicarea, coborarea si montarea echipamentelor si utilajelor pe santier se vor face sub supravegherea directa a conducatorului formatiei de lucru si se vor respecta normele de securitate si sanatate in munca la utilizarea planurilor inclinate, a troliilor, a schelelor si podestelor.

Canalele si golurile subterane executate pentru montarea utilajelor tehnologice si care raman deschise se vor ingradi si acoperi cu podete rezistente.

Reviziile si reparatiile se vor executa numai dupa deconectarea utilajului de la sursa electrica, cu afisarea anuntului : "Utilaj in revizie" si cu instruirea prealabila a personalului muncitor.

Incercarea utilajelor tehnologice la mers in gol sau sub sarcina, se vor face cu asigurarea conditiilor de iluminat corespunzator, a dispozitivelor de protectie, a aparaturii de masura si control prevazuta in proiecte si cu avertizarea zonelor periculoase.

Operatiile de topire, transport, manipulare, depozitare si utilizare a plumbului pentru instalatii si a masticurilor izolante se vor efectua numai respectand normele specifice de securitate si sanatate a muncii.

La efectuarea operatiilor de sudare electrica sau oxiacetilenica, in cadrul lucrarilor de instalatii tehnico-sanitare si de incalzire se vor respecta Normele specifice de securitate a muncii pentru sudarea si taierea metalelor.

La operatiile de curatare mecanica a conductelor se vor purta manusi si ochelari de protectie, iar la curatarea chimica cu diferiti acizi sau baze se va folosi echipament de protectie individual conform Normativului-cadru de acordare a echipamentului individual de protectie emis de MMPS si vor purta obligatoriu manusi de cauciuc si masti de gaze cu filtru pentru vapori si acizi.

La operatiile de vopsire in cadrul lucrarilor de instalatii tehco-sanitare si de incalzire se vor respecta Normele specifice de securitate a muncii pentru activitati de vopsire.

La efectuarea operatiilor de izolatie si protectie in cazul lucrarilor de instalatii tehnico-sanitare si de incalzire se vor respecta Normele specifice de securitate a muncii pentru lucrari de izolatii termice, hidrofuge si protectie anticoroziva.

Se va avea in vedere respectarea normativelor in vigoare privitoare la efectuarea probelor si a operatiilor conexe pentru lucrarile de instalatii tehnico-sanitare si de incalzire.

Identificarea, evaluarea si controlul riscurilor de incendiu se fac conform legii si potrivit Normelor de prevenire si stingere a incendiilor la proiectarea si executarea constructiilor, instalatiilor si a altor amenajari.

Proiectarea si executarea constructiilor, instalatiilor si ale altor amenajari (campinguri,

tribune, parcaje, platforme etc.) se realizeaza astfel incat, in cazul unui incendiu produs in faza de utilizare a acestora, sa asigure urmatoarele cerinte:

a) protectia si evacuarea utilizatorilor, tinand seama de varsta si de starea lor fizica;

b) limitarea pierderilor de bunuri;

c) preintampinarea propagarii incendiului;

d) protectia pompierilor si a altor forte care intervin pentru evacuarea si salvarea persoanelor, protejarea bunurilor periclitate, limitarea si stingerea incendiului si inlaturarea unor efecte negative ale acestuia. Nivelurile de performanta privind siguranta la foc si masurile de prevenire si stingere a incendiilor, stabilite pentru constructii, instalatii si alte amenajari, vor fi prevazute in documentatiile tehnice de organizare, sistematizare si amenjare a teritoriului, precum si in documentatiile tehnice de proiectare si de executare a constructiilor si instalatiilor.

NORME DE PROTECTIA MEDIULUI

Activitatile legate de realizarea instalatiilor tehnico-sanitare si de incalzire trebuie sa aiba avizul de mediu.

Pentru obtinerea acestuia, proiectul pe baza caruia se realizeaza instalatia respectiva va trebui sa cuprinda fazele tehnologice implicate si modul de gestionare a situatiilor cu potential de poluare pentru sol, aer si panza freatica. Se mentioneaza ce masuri se iau astfel incat in timpul lucrarilor sa se evite contaminarea solului prin deversari accidentale de materiale folosite in procesul tehnologic de realizarer a instalatiilor sau cum se actioneaza daca astfel de accidente au loc.

De asemenea trebuie precizate conditiile de depozitare a materialelor (de exemplu carbit pentru flacara oxiacetilenica), a resturilor de materiale rezultate din debitarea, prelucrarea si imbinarea instalatiilor pe perioada desfasurarii lucrarilor.

BIBLIOGRAFIE

ROMSTAL- SISTEME DE INCALZIRE SOLARA

REHAU- INCALZIRE IN PARDOSEALA

INSTALATII IN CONSTRUCTII- MANUAL PENTRU LICEE DE SPECIALITATE

https:///ww.cauti.ro/compara preturi reduse/casa si gradina/ instalatii de incalzire

https://bursa.rol.ro/anunturi/constructii-instalatii-apa-incalzire/

http//www.domelec.ro/h/ro/servicii_instalatii_incalzire.html
