Mecanismul cu culisa oscilanta

Mecanismul cu culisa oscilanta

Rol  transforma miscarea circulara a elementului conducator, in miscare de translatie alternativa a elementului condus.

Constructie:

manivela

piatra de culisa

culisa

A0,B0,B. articulatie

5 piulita

Principiul de functionare

Piatra de culisa 2 primeste miscarea de la o coroana dintata si executa o miscare circulara uniforma in jurul articulatiei A0, prin intermediul manivelei 1.

Culisa 3 este antrenata de piatra de culisa 2 si oscileaza la un capat in jurul articulatiei B0, iar cu celalalt pune in miscare elementul condus C. Acesta va realiza miscarea principala (C este o piulita a carei miscare de rotatie este transformata in miscare de translatie de un surub cu care este conjugata).

Variante constructive principale :

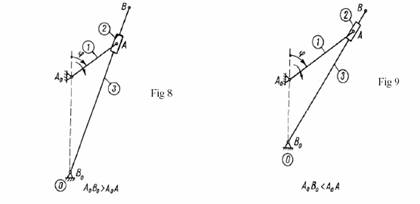

a) mecanismul manivela - culisa oscilanta (ex. mecanismele seping) - fig 8;

b) mecanismul manivela - culisa rotativa (ex. motoarele cu cilindri rotativi) - fig 9.

1 - manivela ;

2 - piatra de culisa ;

3 - culisa

A0, B0 - articulatii

n prima varianta cele doua pozitii extreme ale culisei sunt simetrice, culisa avand o miscare oscilanta.

In a doua varianta, culisa se roteste permanent in acelasi sens.
