Manual de utilizare si intretinere - statie de aer conditionat, custom clima





MANUAL DE UTILIZARE SI INTRETINERE

STATIE DE AER CONDITIONAT

CUSTOM CLIMA





Garantie

Aparatul are o garantie de 12 luni de la data furnizarii.

Functionarea compresorului si a pompei de vid cu un lubrifiant necorespunzator sau de-a dreptul fara nici un lubrifiant conduce la anularea garantiei acestor componente.

Precautii

Acest simbol se utilizeaza in cazul in care nerespectarea sau interpretarea gresita a instructiunilor de utilizare pot provoca daune umane.

In cele ce urmeaza sunt prezentate modalitati ulteriore de utilizare a statiei care completeaza specificatiile din manual:

Deplasarea statiei se face in prezenta operatorului, iar pe durata utilizarii este necesara actionarea franelor;

Nu expuneti statia la temperaturi ambientale > 45 °C; utilizarea acesteia la exterior trebuie limitata la timpul strict necesar executarii lucrarii ;

Nu utilizati statia intr-un ambient armosferic potential exploziv;

Utilizati statia in ambiente protejate impotriva apei pluviale.

Note ecologice

ZGOMOT  Statia prezinta o valoare Lep,d inferioara celei de 70 db(A).

Daca este amplasata in ambiente cu valori de zgomot superioare celei de 80 db(A), este de datoria titularului sa informeze operatorul asupra riscurilor derivand din expunerea la zgomot si sa ia masuri adecvate impreuna cu medicul competent.

AMBALAJ Nu dispersati ca si deseuri nediferentiate eventualele fragmente de ambalaj, ci separati-le pe tipuri de materiale (de ex. carton, lemn, material plastic, etc.) si depozitati-le in conformitate cu normativele locale si legislatia nationala in vigoare.

DEFECTARE    La sfarsitul ciclului vital al aparatului este necesar sa

Dezactivati Statia, deconectand-o de la reteaua electrica si taind cablul de alimentare;

Demontati Panoul electronic si placa sa electronica

Demontati componentele si separati-le pe tipuri de materiale.

DESEURI   La sfarsitul ciclului vital al aparatului este necesara depozitarea la deseuri a componentelor separate dupa tip, in conformitate cu normativele locale si legislatia nationala in vigoare.

O atentie particulara este acordata componentele electrice si electronice denumite "Deseuri de Aparatura Electrica si Electronica" (RAEE) conform D. Lgs 151/2005 de aplicare a directivelor 2002/95/CE, 2002/96/CE si 2003/108/CE privind reducerea substantelor periculoase prezente in aparatura electrica si electronica precum si gestiunea deseurilor, prescriptiile Producatorului fiind urmatoarele:

Nu se depoziteaza ca si deseu urban ci se efectueaza depozitarea separata;

Informatiile asupra punctelor de depozitare autorizate conform normativele in vigore pentru gestiunea deseurilor se obtin de la furnizor;

Respectarea normativelor de gestiune corecta a deseurilor in scopul evitarii eventualelor repercusiuni asupra mediului inconjurator si a sanatatii populatiei;

Simbolul reprezentat lateral indica obligatia de a efectua depozitarea separata a deseurilor provenind din aparatura electrica si electronica.

Informatii generale

Scopul manualului

Acest manual se refera la utilizarea si intretinerea statiei de recuperare, reciclare, vidare si incarcare CUSTOM CLIMA si isi propune sa furnizeze un ghid complet de utilizare a aparatului si de intretinere periodica a acestuia.

Lectura atenta a acestui manual este indispensabila pentru facilitarea functionarii corecte a aparatului.

Aparatul este dotat de dispozitive de protectie necesare prevenirii accidentarii operatorului.

Producatorul nu isi asuma nici o raspundere in cazul utilizarii incorecte a aparatului si al indepartarii de catre utilizator a acestor dispozitive de protectie si securitate.

Acest manual este parte integranta a aparatului si trebuie sa-l insoteasca mereu, inclusiv in caz de vanzare.

Fig.

Aparatul este identificat prin intermediul placutei care indica modelul, anul de fabricatie si numarul de serie. Placuta este amplasata pe partea laterala a statiei (fig.1).

ATENTIUNE

ACEASTA APARATURA ESTE DESTINATA EXCLUSIV OPERATORILOR SPECIALIZATI, OBLIGATORIU CU CUNOSTINTE IN DOMENIUL INSTALATIILOR DE RACIRE, GAZELOR de racire SI A EVENTUALELE DAUNE PE CARE LE POT PROVOCA APARATeLE PRESURIZATE.

STATIA CUSTOM CLIMA POATE EXECUTA OPERATIILE DE RECUPERARE, RECICLARE, vidare SI INCARCARE A INSTALATIILOR DE AER CONDITIONAT ALE AUTOMOBILELOR SI AUTOVEHICULELOR INDUSTRIALE CONTINAND freon R134a nU SE ASUMA NICI O RASPUNDERE PENTRU UTILIZAREA INADECVATA A ALTOR TIPURI DE GAZE FREON

Norme de securitate

ESTE INDISPENSABILA UTILIZAREA MANUSILOR SI A OCHELARILOR DE PROTECTIE CAND SE LUCREAZA IN PREZENTA GAZELOR REFRIGERANTE

A SE UTILIZA IN MEDII PE CAT POSIBIL VENTILATE PENTRU A EVITA EVENTUALE INHALATII DE FREON.

IN GAZ DE CONTACT ACCIDENTAL AL agentului De racire CU epiderma, se procedeaza dupa cum urmeaza:

decongelati zonele afectate cu ajutorul apei;

DEZBRACATI-VA CU GRIJA DE HAINELE CONTAMINATE

atenTiUne HAINELE POT ADERA LA PIELE IN CAZUL ARSURILOR DATORATE INGHETULUI

consultaTI UN MEDIC

In caZ DE CONTACT ACCIDENTAL CU OCHII, se procedeaza dupa cum urmeaza

SPALATI CU APA ABUNDENTA

CONSULTATI IMEDIAT UN MEDIC

IN CAZ DE INGERARE ACCIDENTALA A agentului De racire, se procedeaza dupa cum urmeaza:

beti multa apa;

CONSULTATI IMEDIAT UN MEDIC

Specificatii tehnice

Caracteristici tehnice


Compresor:

Ermetic cu reintegrare automatica a uleiului

Putere:

250 watt

Capacitate de recuperare (faza lichida):

400g/min

Pompa de vid:

Monostadiu

Debit:

70lt/1¹ (100 l/11 pentru versiunea "+")

Grad de vid:

7x102

Test de vid:

Automat cu alarma sonora si afisare mesaj pe ecran

Butelie de stocaj:

Cu aspiratie dubla si supapa de siguranta

Capacitate agent de racire:

Kg (18 kg pentru versiunea "+")

Manometre die presiune joasa si ridicata

Analogice

Precizie balanta:

± 3gr

Alimentare:

230 V / 50 Hz

Nivel de zgomot :

Inferior valorii de 70dB (masurati con fonometru clasa 2 conform normelor IEC 651 si IEC 804)

Lungime tuburi:

3 mt fiecare

Dimensiuni aparat:

550 x 480 x h 950 mm

Masa:

65 Kg/75 kg

Imprimanta 24 coloane

numai versiune Printer

Injectie Ulei



2 (3 pentru versiunea "+")


Functiile tastiere

Taste "sageata" pentru deplasare

Tasta "Enter" pentru confirmare (apasat in stand-by afiseaza data si utilizatorul

Tasta "C/E" pentru anulare sau memorizare (depinde de functiune)


Fig. 2 - Tastiera

Fig. 3 - Accesorii in dotare

Accesorii in dotare

nr. 1 tub de joasa presiune    l = 3mt

nr. 1 tub de inalta presiune    l = 3 mt

nr. 1 racord rapid de joasa presiune

nr. 1 racord rapid de inalta presiune

nr. 1 dozator din plastic de 250g pentru incarcarea uleiului nou

nr. 1 dozator din plastic de 250g pentru evacuarea uleiului uzat

nr. 1 cablu de alimentare

Instalare si dispozitive de securitate

Recomandari pentru integritatea statiei

INAINTE DE PORNIREA STATIEI, CONTROLATI PREZENTA ULEIULUI IN POMPA DE VID.

in LIPSA ACESTUIA, COMPLETATI CU ULEI PANA LA NIVELUL LA CARE DEVINE VIZIBIL LA INTERIORUL OGIVEI SALE. UTILIZATI EXCLUSIV ULEI MINERAL PENTRU POMPE DE VID TIP AV68 (art. AV68I).

Instalare

Aparatul trebuie transportat si ridicat in pozitie verticala; inclinandu-l se poate produce varsarea uleiului pompei de vid si a compresorului. Aparatul poate fi deplasat numai pe suprafete plane. Este contraindicata utilizarea acestuia pe terenuri nepavimentate, la exteriorul atelierului.

Pregatirea statiei

Inainte de punerea in functiune a statiei, verificati tensiunea de retea, care trebuie sa coincida cu cea indicata pe placuta amplasata langa intrarea de alimentare electrica posterioara.(fig 4).

Fig.

IMPORTANT

statia trebuie sa fie conectata la o priza de curent electric protejata impotriva contactelor indirecte, conform normelor in vigoare in tara de utilizare.

sie recomanda respectarea scrupuloasa a normelor de protectie si securitate pentru personalul utilizator al instalatiilor de tratare a agentilor de racire presurizati, expuse anterior.

Lucrari executabile

Statia CUSTOM CLIMA poate executa operatiile de recuperare, reciclare, vidare si incarcare a instalatiilor de aer conditionat ale automobilelor si autovehiculelor industriale continand freon R134a

Nu se asuma nici o raspundere pentru utilizarea incorecta a altor tipuri de gaze freon.

Dispozitive de securitate

Supapa de siguranta calibrata la 16 bar pentru butelia interna

Protectie termica a compresorului impotriva suprasarcinilor (la interiorul compresorului)

Alarme electronice in caz de incarcare la peste 80% din capacitate si de cantitate minima de gaz (necesara efectuarii reincarcarilor (< 1Kg )

Alarma de manevra gresita in cazul in care se tenteaza efectuarea unei evacuari cu instalatia sub presiune

Control ulei pompa pe ecran

Supape pentru automatizarea completa a functiunilor

Placa cu protectie electronica a ecranului LCD

Fuzibil de protectie la modulul de pornire

Incalzirea automatica butelie



Descrierea statiei

SIMBOL

Fig. 7a

Robinet inalta si joasa presiune

Fig. 7b

Maner pentru deplasare

Fig. 7c

Modul polisnap cu intrerupator si port serial USB

Fig. 7d

Recipient ulei nou (cu tub intern de aspiratie)

Fig. 7e

Recipient ulei uzat

Fig. 7f

Pompa vid si nivelul uleiului

Fig. 7g

Supapa siguranta butelie interna

Fig. 8a

Display: data -- setare -temperatura - cantitatea gas in butelie

Fig. 8b

Tastiera

Fig. 8c

Imprimanta

Fig 8d

Manometru presiune butelie

Fig 8e

Manometru analogic joasa presiune

Fig 8f

Manometru analogic inalta presiune








Figura - Statiunea partea stanga

Figura Statiunea partea dreapta



Incarcarea hartiei in imprimanta (versiune printer)

Figura 9 - Operatiune pentru incarcarea hartiei


Mesajele pe ecran

Toate semnalarile sunt efectuate prin intermediul mesajelor de text in miscare pe ecranul LCD.

La pornirea statiei, ecranul afiseaza cantitatea de Freon disponibila in butelie interna.

Daca se verifica anomalii pe durata desfasurarii fazelor operative, pe ecran va fi afisat eroarea urmata de mesaj.

Pregatirea aparatului

Pentru pregatirea si utilizarea aparatului se consulta fotografiile de la Capitolul 7.

LP

HP





Figura 11 - Racorduri

Figura 10 - Furtunuri de inalta si joasa presiune

Se monteaza racordurile rapide pe furtunuri (1/4 sae) de joasa si inalta presiune - fig. 10.

Se fixeaza racordurile rapide pe furtunuri (albastru = joasa presiune - rosu = inalta presiune). fig. 11

Conectati aparatul la reteaua electrica prin intermediul cablului de alimentare si actionati intrerupatorul principal (fig. 7-c) pentru aprinderea aparatului.

Cititi pe ecranul de afisaj cantitatea de freon disponibil in butelia interna.

Umpleti recipientul de ulei nou (d) cu uleiul sintetic de racire (tip RL 100 - optional).

Pentru la versiunea "+" se adauga scala electronica cu 3 dozatori (ulei nou, vechi si aditiv) (fig. 13)


Figura 13 - Dozatori







Figura 12 - Ulei sintetic de racire R134 art. 21CR (optional)


Utilizarea aparatului

Incarcare din butelia interna

Cantitatea de agent de racire prezent in butelia interna a fost introdus in butelie pentru testarea finala si controlul aparatului, fiind suficienta pentru a efectua o incarcare completa, insa se recomanda utilizarea unei butelii externe pentru incarcare la pornirea aparatului.

Cantitatea totala recomandata este de 5-6Kg de gaz.

Pentru incarcarea buteliei interne conectati furtunul rosu de inalta presiune cu butelie externa (partea lichida!). Deschideti robinetul de pe butelie si selectati din meniu "Incarcare butelie"; confirmand cu "ENTER" pe display va aparea cantitatea presenta in memorie.

Deschideti robinetul rosu de pe statiune.

Cu tastele sageata programati cantitatea de gaz care doriti sa recuperati, luand in considerare cantitatea de caz deja prezenta in butelia interna.

Confirmand cu "ENTER" pe display va aparea:

Cantitatea de gaz recuperata/cantitatea programata/cantitatea totala in butelie/presiunea de gaz care se recupera

N.B. niciodata nu depasiti cantitatea maxima de butelie (80% din capacitatea totala)

Cand o sa ajungeti la cantitatea programata, pe display va aparea mesajul de aviz care va indica sa inchideți robinetul de pe butelie externa si sa confirmati cu "ENTER"

Se va recupera gazul rezidual prezent in furtunuri si in circuitul statiunii.

N.B. Daca cantitatea de gaz programata este insuficienta va fi afisat mesajul de "gaz insuficient".

Nota: Aparatul este dotat cu un dispozitiv de securitate care controleaza cantitatea de gaz prezenta in butelia interna; daca se incearca efectuarea unei recuperari cu butelia umpluta peste nivelul de alarma (>80%), pe ecranul de afisaj va apare mesajul de butelie plina. In acest caz este necesara descarcarea gazului in exces intr-o butelie externa reincarcabile.



butelia interna este dotata cu o supapa de siguranta mecanica (I) care se deschide automat atunci cand presiunea depaseste 16 bar si care este amplasata pe latul stang al aparatului.

Controlul presiunilor instalatiei A/C

Pentru a efectua controlul presiunilor instalatiei AC cei doi robinete de inalta si de joasa presiune trebuie sa fie inchisi. Puneti in functiune motorul vehiculului si activati instalatia A/C.


Controlati presiunile indicate de manometrele "HP" si "LP"

Pentru a adauga gaz in in sistem AC in timpul controlului, programati cantitatea de gaz in mod manual si deschideti numai robinetul de joasa presiune (LP).

Pentru a descarca gaz din sistem AC, deschideti numai robinetul de inalta presiune (HP) si efectuati recuperarea.


Apasati tasta "A/C" de pe tastiera pentru a intrerupere si a iesi.


N.B. Niciodata nu deschideti concomitent doua robinete (LP si HP) in timpul controlului presiunilor!

Pe display va aparea mesajul "Decuplati furtunuri", procedati astfel:

Daca doriti sa recuperati gaz prezent in furtunuri statiunii, demontati racordurile rapide de la instalatia AC si apasati "Enter", in caz contrar apasati "A/C".


Temperatura ambientala

Joasa Presiune

Inalta Presiune

°C 15



°C 20



°C 25



°C 30



Valorile in tabela prezenta sunt indicative.

N.B. Functiunea "Test pres. WSC" in CUSTOM CLIMA nu este disponibila.

Ciclul Manual

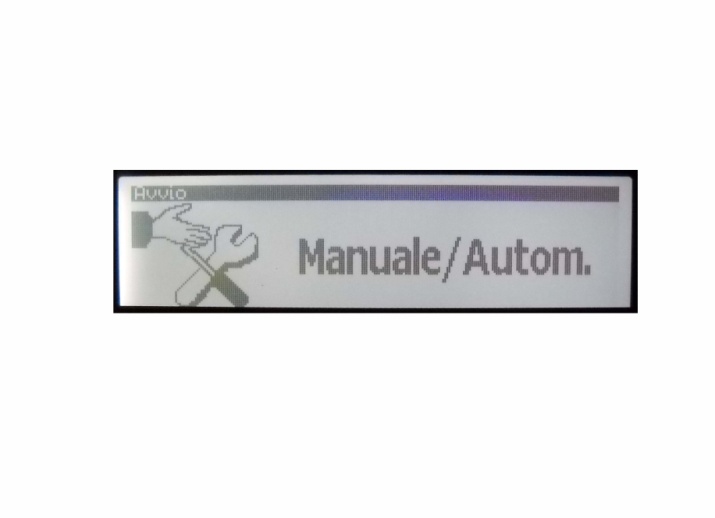

Apasand orice tasta de pe pagina principala (stand by) este posibil accesul la meniu "Manual/automat". Utilizati tastele sageata pentru a selecta functiunea necesara.

Confirmand selectarea "Manual/Automat" cu tasta ENTER este posibila efectuarea a urmatoarelor operatii:

este posibila efectuarea manuala a urmatoarelor operatii:

RECUPERARE

VIDARE

TEST VIDARE

INJECTIE ULEI

INCARCARE

Nota: pentru efectuarea evacuarii este indispensabil necesar ca instalatia A/C sa nu contina gaz la interiorul sau;

Pentru efectuarea injectiei uleiului si incarcarea gazului, instalatia trebuie adusa in stare de vid  (efectuati mai intai evacuarea);

NOTA: functiunea Aditiv este disponibila pentru versiunea "+"

Incarcarea gazului intr-o instalatie presurizata:

Vezi par. 9.2

Descrierea aplicatii meniului "Manual/Autom.".


Functiunea recuperarea:

Utilizati tastele sageata pentru selectarea icoanei "R"; apasand "ENTER" se va efectua recuperarea gazului din instalatia A/C.


Recuperarea se va termina in mod automatic cand instalatia A/C nu va mai contine gaz (presiunea < 0,2 bar). Este posibil intreruperea recuperarii in orice moment apasand tasta "C/E"





Dupa faza recuperarii automat va fi efectuata faza EVACUAREA ULEI (se activeaza pompa vid)


La terminare fazei EVACUAREA ULEI (sau in caz daca se intrerupe faza recuperarii), pe ecran va fi afisat mesajul "Print report", confirmand cu ENTER se va imprima ultima operatiunea efectuata (numai pentru versiunea Printer). Apasati tasta "C/E" daca nu doriti sa efectuati imprimarea.


Apasand "R" cand instalatia A/C este goala, pe ecran va fi afisat mesajul "Circuit evacuat". Apasati "C/E".



Functiunea vid si test de vid:

Utilizati tastele sageata pentru a selecta icona "V";

Apasand "ENTER" va fi vizualizat durata de vid prezent in memorie


Programati cu tastele sageata durata de vid necesara (durata  recomandabila este 20 minute minim).

Nota:

Pentru a confirma timpul confirmat si a incepe faza de vid, apasati tasta "ENTER".

Daca doriti sa confirmati timpul programat fara a efectua vidul, apasati tasta "C/E"

(programarea ciclului automat);

Cu aceeasi procedura este posibila programarea testului de vid.

Daca este programat un test de vid (> 0), acest se va executa in mod automatic la terminarea fazei de vid. Dupa perioada programata, daca nu sunt depistate pierderi ale instalatiei AC pe ecran va fi afisat mesajul "Print report" (numai versiunea Printer).

Daca vor fi depistate pierderi in instalatia AC, pe ecran va fi afisat mesajul "Pierderi sistem" (numai daca a fost programat in precedenta testul de pierderi).

In acest caz va trebui gasita eventuala pierdere cu ajutorul lampii de cautare pierderi sau a dispozitivului electronic de cautare pierderi (accesorii optionale).

Apasati "C/E" pentru a iesi.


Nota: pentru efectuarea evacuarii este indispensabil necesar ca instalatia AC sa nu contina gaz la interiorul sau;

Daca in timpul evacuarii sunt depistate pierderi, CUSTOM CLIMA va emite o serie di bipuri alarma.

Functiunea incarcarea ulei:

Utilizati tastele sageata pentru a selecta icoana "Oil" sau "UV".

Apasand "Enter", pe ecran va fi afisata cantitatea uleiului in grame de incarcat.


- Pentru confirmarea cantitatii programate si a incarca uleiul apasati tasta ENTER.

- Daca doriti sa confirmati cantitatea programata fara a efectua incarcarea uleiului, apasati "C/E" (programarea ciclului automat);

NB: Pentru efectuarea injectiei uleiului, instalatia trebuie adusa i stare de vid (efectuati mai intai evacuarea);

Daca incarcati o cantitate de ulei diferita di cea programata, efectuati corectiunea (vezi paragraful Set/up - Setare ulei.

Functiunea incarcarea gaz:

Cantitatea de gaz in butelie trebuie sa fie suficienta pentru efectuarea incarcarii de gaz

Utilizati tastele sageata pentru a selecta icoana "C".

Apasand "Enter", pe ecran va fi afisata cantitatea de gaz in memorie.

Programati cu tastele sageata cantitatea de gaz care doriti sa caricati in instalatia AC.

Nota:

- Pentru confirmarea cantitatii programate si incarcarea de gaz apasati tasta ENTER.

- Daca doriti sa confirmati cantitatea confirmata fara a efectua incarcarea, apasati tasta "C/E" (programarea ciclului automat);

La terminare incarcarii pe ecran va fi afisat mesajul "Demontati furtunurile", e posibil sa procedati in 2 moduri:

- daca doriti sa recuperati gazul ramas in furtunuri ale statiunii CUSTOM CLIMA, decuplati racordurile rapide de pe instalatia AC si apasati "Enter", in caz contrar apasati "C/E", pe ecran va fi afisat mesajul "Print Report" (versiune Printer).

Confirmand cu "Enter" va fi imprimata (numai versiuni Printer) ultima operatiunea confirmata. Apasati "C/E" daca nu doriti sa efectuati imprimarea.




Controlul presiunilor cu sistem WSC

NB: Functiunea "Test press. WSC" la CUSTOM CLIMA nu este disponibila.

Ciclul Automat

Inainte de a proceda asigurati-va ca cantitatea de gaz in butelie interna este suficienta.

Apasand orice tasta de pe pagina principala (stand by) este posibil accesul la meniu "Manual/automat". Utilizati tastele sageata pentru a selecta functiunea necesara.


Confirmand selectarea "Manual/Automat" cu tasta ENTER este posibila efectuarea automata a tuturor fazelor.



Pentru modificarea parametrilor urmariti paragraful "Manual/Autom.

Utilizati tastele sageata pentru a selecta icoana "Start" si confirmati cu "ENTER".

Va fi efectuat ciclul automat a tuturor fazelor.

La terminare incarcarii pe ecran va fi afisat mesajul "Demontati furtunurile", e posibil sa procedati in 2 moduri:

- daca doriti sa recuperati gazul ramas in furtunuri ale statiunii CUSTOM CLIMA, decuplati racordurile rapide de pe instalatia AC si apasati "Enter", in caz contrar apasati "C/E", pe ecran va fi afisat mesajul "Print Report" (versiune Printer).

Confirmand cu "Enter" va fi imprimata (numai versiuni Printer) ultima operatiunea confirmata. Apasati "C/E" daca nu doriti sa efectuati imprimarea.

Pentru efectuarea controlului presiunilor v. "Controlul presiunilor AC"

N.B. Daca vor fi depistate pierderi in instalatia AC, pe ecran va fi afisat mesajul "Pierderi sistem" (numai daca a fost programat in precedenta testul de pierderi).

N.B: Daca cantitatea de caz in butelie interna inainte de a incepe faza incarcarii va fi mai inferioara de 1 kg, pe ecran va fi afisat mesajul "gaz insuficient".Mesajul acesta nu este afisat inainte de faza incarcarii!

NOTA: functiunea Aditiv este disponibila pentru versiunea "+".

Banca de Date

Inainte de a proceda asigurati-va ca cantitatea de gaz in butelie interna este suficienta.

Din meniu selectati "Banca de date" si apasati tasta"ENTER"

Utilizati tastele sageata pentru a selecta marca dorita, confirmand alegerea cu tasta ENTER

Selectati vehiculul confirmand cu tasta "ENTER"; Utilizati tastele sageata pentru a cauta versiunea modelului selectat.

Apasand tasta "enter", per ecran vor fi afisati parametri vericului ales. Selectati "start" pentru a executa ciclul automatic. Daca doriti sa modificati "temporar" parametrii vizualizati, procedati conform indicatiilor din paragraful "Manual/Autom.

La terminare incarcarii pe ecran va fi afisat mesajul "Demontati furtunurile", e posibil sa procedati in 2 moduri:

- daca doriti sa recuperati gazul ramas in furtunuri ale statiunii CUSTOM CLIMA, decuplati racordurile rapide de pe instalatia AC si apasati "Enter", in caz contrar apasati "C/E", pe ecran va fi afisat mesajul "Print Report" (versiune Printer).

Confirmand cu "Enter" va fi imprimata (numai versiuni Printer) ultima operatiunea confirmata. Apasati "C/E" daca nu doriti sa efectuati imprimarea.

Pentru efectuarea controlului presiunilor v. "Controlul presiunilor AC"

NB: Daca cantitatea de caz in butelie interna inainte de a incepe faza incarcarii va fi mai inferioara de 1 kg, pe ecran va fi afisat mesajul "gaz insuficient".Mesajul acesta nu este afisat inainte de faza incarcarii!

NOTA: functiunea Aditiv este disponibila pentru versiunea "+".

Utilitati

In meniu "Utilitati"este posibil accesul la urmatoarele submeniuri:



SPALAREA INSTALATIE (accesorii la cerere)

SPALAREA PRIN RECIRCULARE (accesorii la cerere)

CURATARE INTERNA

TEST AZOT (accesorii la cerere)

IMPRIMARE (versiuni Printer)

IMPRIMARE TOTALI (versiuni Printer)

Spalarea/Curatarea instalatiei

Atentiune pentru a putea efectua spalarea indispensabila utilizarea setului de spalare art. 01.000.96 disponibil la cerere.

Spalarea prin recirculare

Functiunea este dezactivata

Curatarea interna instalatiei

Aparatul este predispus pentru a efectua o auto-curatire a circuitului interior. Ideal pentru tratarea gazului continut in butelia interna.

Inchideti robinetele de joasa si inalta presiune, selectati di meniu/Utilitati "Spalarea interna", apasati "Enter" .

Spalarea se va termina automat dupa 1,5 minute.

Test Azot

Testul cu azot permite controlul mentinerii a instalatiei AC in presiune.

Pentru a putea efectua testul indispensabila utilizarea setului art. 01.000.142 disponibil la cerere

Imprimarea (numai versiuni Printer)

Functiunea Imprimarea permite imprimarea ultimii operatiuni efectuate.

Selectati "imprimarea" din meniu "Utilitati" si confirmati cu Enter.

Imprimarea Totaluri (numai versiuni Printer)

CUSTOM CLIMA respecta directivele europene cu privire la memorarea cantitatii de gaz recuperat si descarcat si de ulei nou incarcat in instalatii AC. Selectand functiunea "Print Totaluri"din meniu "utilitati" se obtine raportul complect de gaz si de ulei din data de la inceput (reset contor), pana la data cand se efectueaza imprimarea. Afisarea datelor este posibil cu ajutorul functiunii "INFO" din meniu principale

Setare

Meniul SETARE permite modificarea setarilor ale statiunii CUSTOM CLIMA

Data - Ora

Confirmand alegerea cu tasta ENTER este posibila modificarea datei si orei. Utilizati tastele sageata pentru a schimba datele. Apasati ENTER pentru a confirma. Apasati C/E pentru a iesi

Limba

Utilizati aceasta functiune pentru a selecta limba necesara

Test Calibrare

Testul Calibrare permite controlul starii cantarului gaz si ulei (daca este prezent)

Setari LCD

Permite reglarea retroiluminarii si contrastului LCD. Utilizati tastele sageata pentru modificarea valorilor afisate pe ecran. Utilizati tasta ENTER pentru reglarea "retroiluminarii si contrastului".

Apasati C/E pentru a memora valorile afisate.

Transfer Fisiere

Aceasta functiune permite actualizarea bazei de date ale statiunii CUSTOM CLIMA

Setarea Uleiului

Utilizati "setare ulei" pentru a corecta cantitatea de ulei incarcata in functie de vascozitate si de temperatura.

Valoarea predefinita pentru ulei este 100. In caz daca se va incarca mai mult ulei decat cel programat, reduceti valoarea predefinita cu tastele sageata "jos". Daca se va incarca mai putin ulei, mariti valoarea cu tasta sageata "sus".

Apasati  C/E pentru a confirma si iesi

Setarea Furtunuri

Functiunea este dezactivata.

NB: Pentru a efectua setarea furtunurilor de joasa si inalta presiune deschideti sau inchideti robinetele de joasa si alta presiune.

Setarea Lungimii Furtunurilor

Software-ul CUSTOM CLIMA permite efectuarea compensatiei automatice a furtunurilor, Alegeti: 0, 1 sau 2.

Daca utilizați furtuni standard(3 m), se recomanda setarea 0 (valoare predefinita);

Daca utilizati furtunuri de 6 m, selectati 1.

Selectati 2 pentru furtunuri de 9 m (+ 280g).

Apasati C/E pentru a confirmarea alegerii si a iesi

Setarea MULTIPASS

Functiunea este dezactivata

Info

In meniu INFO puteti gasi informatii utile despre aparatul CUSTOM CLIMA.

Confimand cu ENTER pe ecran va fi afisata pagina cu urmatoarele date:

Versiunea FW - Data si ora de Service - Capacitatea buteliei interne - Compensarea de grup

Apasati tasta sageata "jos", pe ecran vor fi afisate urmatoarele date:

Incarcari efectuate in total

Gaz recuperat in total

Gaz incarcat in total

SRV (grame de gaz recuperat) dupa resetare service

Cantitatea ulei incarcat

Minutele de lucru ale pompei de vid

Incalzirea buteliei interne (sistem optional)

Incalzirea buteliei cu marirea consecventa a presiunii, permite incarcarea gazului in instalatia A/C in sezonul rece.


Intretinere periodica

pentru mentinerea constanta a eficientei aparatului este necesara efectuarea intretinerii  periodice. neefectuarea intretinerii exonereaza producatorul de orice raspundere rezultand din garantie.

toate opratiile de intretinere periodica trebuie efectuate dupa deconectarea aparatului de la reteaua de alimentare electrica. interventiile care nu sunt prevazute in cadrul intretinerii periodice trebuie efectuate de personal specializat si competent.

Periodic ( in functie de utilizarea care se face), inlocuiti filtrul deshidratant si uleiul pompei, curatati filtrul de evacuare ulei.

In orice caz, dupa 130 kg de gaz recuperat, la fiecare activare, pe ecran apare mesajul "efectuati intretinerea aparatului"..

Ulei de Pompa

Inlocuiti uleiul pompei la cel putin 100/150 ore sau o data pe an de functionare chiar daca aparatul nu este utilizat constant.

Inlocuirea uleiului este indispensabila si cand devine tulbur datorita prezentei substantelor poluante, un astfel de caz putand produce daunarea iremediabila a partilor mecanice ale pompei.

Utilizati ulei mineral pentru pompe de vid tip AV68I. Cantitatea necesara este de circa 300 grame.

Completare cu ulei

Incarcati uleiul nou prin gura "B" pana la atingerea nivelului la senzorul sau "C"..

Inlocuirea uleiului de pompa

Evacuati uleiul prin gura "A".

Incarcati uleiul prin gura "B" pana la atingerea nivelului la senzorul sau "C"..

Cod schimb Ulei

AV68I

C

Fig. 14 - Exemplu pompa

A

B




ATENTIUNE

NU DISPERSATI LUBRIFIANTUL IN MEDIUL INCONJURATOR CI TRATATI-L CA SI DESEU SPECIAL CONFORM LEGISLATIEI IN VIGOARE.

Inlocuirea filtrului deshidratant

Inlocuiti uleiul filtrului deshidratant la fiecare 130 kg de gaz recuperat sau cel putin la fiecare 2 ani chiar daca aparatul nu este utilizat constant.

Demontati panoul posterior de pe statiune

Desurubati incet filtrul.

Montati filtrul nou ( pe partea corecta).

Fig. 15 - Cod de schimbare

Filtru Dezhidratant


ATENTIUNE

NU DISPERSATI FILTRUL IN MEDIUL INCONJURATOR CI TRATATI-L CA SI DESEU SPECIAL CONFORM LEGISLATIEI IN VIGOARE.

Informatii asupra riscurilor reziduale

Riscurile reziduale care se pot verifica in ciuda adoptarii masurilor de protectie si securitate integrate in proiectarea aparatului si in ciuda dispozitivelor si masurilor de protectie adoptate, sunt urmatoarele:

RASTURNAREA APARATULUI

Daca operatorul nu respecta obligatia prevazuta in manual de a insoti aparatul si de a-l frana pe durata utilizarii, se expune riscului de leziuni prin rasturnarea aparatului.

JETURI DE GAZ FREON

Daca operatorul nu respecta obligatia prevazuta in acest manual de a conecta corect aparatul la autovehicul, de a inchide robinetul buteliei pe durata interventiilor de intretinere extraordinara si de a purta manusi si ochelari de protectie, se expune riscului de leziuni datorate expulzarii de jeturi de gaz freon.

TAIERE

Daca operatorul nu respecta obligatia prevazuta in acest manual de a deconecta alimentarea electrica inainte de a accesa interiorul aparatului, se expune riscului de contact direct cu aripioarele supapei solenoidale.

SUFOCARE CU GAZ FREON

Daca operatorul nu respecta obligatia prevazuta in acest manual de a conecta corect aparatul la autovehicul, de a inchide robinetul buteliei pe durata interventiilor de intretinere extraordinara, de a utiliza aparatul in ambiente ventilate si de a executa intretinerea corecta a aparatului, se expune riscului de leziuni datorate inhalarii de gaz freon.

CONTACT DIRECT CU COMPONENTE SUB TENSIUNE

Daca operatorul nu respecta obligatia prevazuta in acest manual de a deconecta alimentarea electrica inainte de a accesa interiorul aparatului, se expune riscului de contact direct cu parti sub tensiune.

CONTACT INDIRECT

Daca aparatul este conectat la o priza electrica neprotejata impotriva contactelor indirecte in conformitate cu prevederile normelor in vigoare in tara de utilizare, asa dupa cum este prevazut in acest manual, personalul care vine in contact indirect cu elemente sub tensiune se expune leziunilor.

Fig. 1



Nu se poate descarca referatul
Acest referat nu se poate descarca

E posibil sa te intereseze alte referate despre:




Copyright © 2024 - Toate drepturile rezervate QReferat.com Folositi referatele, proiectele sau lucrarile afisate ca sursa de inspiratie. Va recomandam sa nu copiati textul, ci sa compuneti propriul referat pe baza referatelor de pe site.
{ Home } { Contact } { Termeni si conditii }
