UNIVERSITATEA POLITEHNICA DIN TIMISOARA

FACULTATEA DE CONSTRUCTII

DEPARTAMENTUL DE EDUCATIE PERMANENTA

EXPERTIZA TERMICA SI ENERGETICA PENTRU O CLADIRE DE LOCUIT IN COMUN P + 2E

1.1. TEMA LUCRARII CURSANTILOR ,,ATESTAT AUDITORI ENERGETICI'' AE-c

SA SE REALIZEZE EXPERTIZA TERMICA SI ENERGETICA respectiv AUDITUL

ENERGETIC, pentru o cladire de locuit in comun, cu releveul si sectiunea (pentru o camera

de la etaj curent) din figura.

cladirea are P+2E cu patru camere pe nivel, (casa scarii inclusa intr-o camera):

o pereti exteriori din BCA de 30cm cu =0.27W/m0K

o pereti interiori de rezistenta de CARAMIDA PLINA 25cm.

o pereti interiori despartitori de caramida plina de 12.5cm;

o acoperis terasa necirculabila, conceptie 1970;

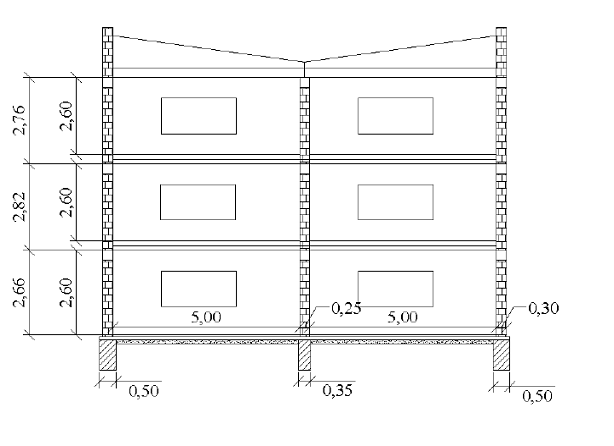

Releveul camerei si sectiune verticala se dau alaturat.

Se dau urmatoarele date despre cladire:

1. zona climatica pentru temperaturile de vara-zona III-a, Te=+280C;

2. zona climatica pentru temperaturile de iarna-zona II-a, Te=-150C;

3. ferestre cuplate, cu deschidere interioara cu doua foi de sticla simpla de 3mm, cu distanta

de 40mm intre foi;

4. tencuiala interioara de var de 1.5cm;

5. tencuiala exterioara de ciment-var de 2cm;

6. zugraveli exterioare deschise la culoare, decolorate;

Datele care nu sunt date mai sus se vor adopta la libera alegere/apreciere.

OBS. In functie de optiunea solicitata se va rezolva

1. pt. AE-c   FISA DE EXPERTIZARE, (pina la Inst. de incalz. inter , CALCULUL PENALIZARILOR, NOTE DE CALCUL, (pina la Determinarea Necesarului Anual de

Caldura pt. Incalzire, cf NP 048 si GT 036/037, inclusiv coeficientul Global de izolare termica al cladirii), CERTIFICATUL ENERGETIC, INFORMATII PRIVIND CLADIREA EXPERTIZATA, (ANEXA LA CERTIFICATUL ENERGETIC-partea de ctii);

Notele de calcul vor fi conduse numai pentru ,,Cladirea reala''

DATE SUPLIMENTARE:

2. Consumul anual specific de caldura pentru incalzirea spatiilor cladirii la nivelul spatiilor incalzite: qinc, an=282.3kWh/m² an;

3. Consumul anual specific de caldura pentru incalzirea spatiilor cladirii la nivelul sursei de caldura: qinc, an, sursa=311,2kWh/m² an;

4. Consumul specific de caldura pentru prepararea apei calde de consum:120 kWh/m² an.

PENTRU GRADUL I SI II SE VA COMPLETA CERTIFICATUL ENERGETIC (EXISTENT PE C.D.), IAR PENTRU GRADUL I SE VA REALIZA SI AUDITUL ENERGETIC(Studiul de Fezabilitate in rezumat) AL CLADIRII.

1.2. DOCUMENTE CONEXE

1.2.1. Cerere pentru acordarea certificatului energetic al cladirii. Anexa 1.

1.2.2. Fisa de analiza termica si energetica. Anexa 2.

Cap. 2. EVALUAREA PERFORMANTELOR ENERGETICE ALE

CALADIRII STUDIATE (P+2E)

2.1. INVESTIGATIA PRELIMINARA

2.1.1. Analiza documentatiei care a stat la baza executiei cladirii

In cazul de fata nu putem discuta despre analizarea documentatiei care a stat

la baza executiei cladirii intrucat nu suntem in posesia acesteia.

Intrucat pentru rezolvarea temei folosim datele de la pct.1.1, vom face referire

la aspectele prezentate in Mc 001/ 3-2006, partea III. 2.2.1.1. si in formularul

standard TEH-2.

2.1.2. Analiza elementelor caracteristice privind amplasarea cladirii in mediul

construit

Admitem ca blocul de locuinte P+2E, 4 camere pe nivel se afla in Craiova.

Cladirea nu este umbrita, presupunem ca este situata fata de cladirile invecinate

(care au acelasi regim de inaltime), la distante 17, 20, 17, 20m.

Analiza elementelor caracteristice se face in conformitate cu Mc 001/ 3-2006,

partea III. 2.2.1.2. si in formularul standard TEH-2.

2.1.3. Evaluarea starii actuale a cladirii prin comparatie cu solutia din proiect

In conditiile unei cladirii reale un avantaj major il reprezinta existenta documentatie care au stat la baza constructiei CARTEA CONSTRUCTIEI.

In conditiile in care aceste documete nu exista se impune verificarea in detaliu

a elementelor de constructie perimetrale cu notarile de rigoare.

La cladirea existenta vom urmarii starea elementelor de constructie

perimetrale atat la interior cat si la exterior acordand o atentie sporita zonelor de

intersectie intre trei elemente de constructie plane si la colturi.

Pentru evidentierea zonelor degradate cu pierderi mari de caldura utilizam

mijloace fotografice.

Pentru evaluarea starii cladirii in vederea evaluarii performantelor cladirii

avem in vedere prescriptiile Mc 001/ 3-2006, partea III. 2.2.1.3.1. si in formularul

standard TEH-2.

2.1.4. Prelevarea de probe fizice

In situatia de fata nu putem vorbi despre prelevarea de probe fizice, dar in

situatia reala in cazul in care elementele de constructie prezinta o degradare mare

datorata umezelii se impune prelevarea de probe pentru labortor.

In conditiile in care au fost utilizate materiale de constructie pentru care nu

avem la dispozitie tabele pentru stabilirea caracteristicilor termodinamice acestea

se pot determina in urma probelor de laborator sau a bibliografiei existente din

epoca realizarii constructiei.

Ne propunem sa determinam cauzele care au dus la degradarea materialelor

elementelor de constructie in vederea stabilirii masurilor tehnice de reabilitare.

Avem in vedere prescriptiile Mc 001/ 3-2006, partea III. 2.2.1.4. si formularul

standard TEH-2.

In urma investigarii preliminare intocmim fisa de analiza, Anexa 1, care

cuprinde elementele necesare estimarii consumului anual de energie pentru

incalzirea spatiilor, iluminat si prepararea apei calde pentru consum menajer.

2.2. DETERMINAREA VALORILOR PARAMETRILOR TERMOENERGETICI AI ELEMENTELOR DE CONSTRUCTIE PERIMETRALE CLADIRII EXISTENTE

2.2.1. Dimensiunile caracteristice geometrice ale cladirii

Dimensiunile caracteristice ale cladirii se stabilesc in baza documentatie

desenate anexate, valorile rezultate sunt prezentate in tab. 1.

Tab.1. Dimensiuni caracteristice

UNIVERSITATEA POLITEHNICA DIN TIMISOARA    Pagina 8

FACULTATEA DE CONSTUCTII

DEPARTAMENTUL DE EDUCATIE PERMANENTA

2.2.2. Determinarea rezistentelor specifice ale elementelor de constructie

2.2.2.1. Pereti exteriori (vechime 30ani, stare uscata), vezi fig.1

a) Rezistenta termica specifica unidirectionala R

Nota: Toti peretii exteriori au aceeasi structura si sunt formati conform urmatoarei stratificari :

1. Zidarie din blocuri BCA tip GBC 50 , cu rosturi obisnuite, ρ = 825 kg/mc ; λ₁=0,27 W/mK ;

coeficient de corectie a = 1.05

2. Tencuiala interioara var, λ₂=0.7 W/,mK ; coeficient de corectie a = 1.03

3. Tencuiala exterioara var-ciment, λ₂=0.87 W/mK; coefficient de corectie a = 1.03

Rezistenta termica specifica unidirectionla R, se calculeaza cu relatia de mai jos :

R =

= 1.09 *

h_i ; h_e = 24 , coeficienti de conventie la interiorul si la exteriorul peretelui.

b) Rezistenta termica speecifica corectata R'

Utilizam metoda coeficientilor specifici liniari si punctuali de transfer termic.

Puntile termice sunt indicate in anexa 5 iar prezentarea acestora se face in anexa 5-6 in fig.a, b, c, d, e, f, g, h, i.

= +

unde:

A [m²] - aria de transfer termic

Ψ [] - coefficient liniar de transfer termic

l [m] - lungimea puntii termice

Nota: In cazul peretilor exteriori constatam ca nu avem punti termice punctuale ( χ = 0) si zone neizolate sau mai putin izolate ( Σ p_i = 0).

Lungimile masurate ale puntilor liniare si valorile coeficientului ψ corespunzatoare le-am centralizat in tab.2.

Tab.2.

= + = + = 0.917 + 0.415 = 1.33 *= *= =0.75*

r = = 0.8 * 100 = *100 = 31.2 %

2.2.2.2. Placa pe sol vezi fig.2

a) Rezistenta termica specifica unidirectionala R1

1. Parchet stejar; λ = 0.23W/mK;

2. Sapa ciment 3 cm, λ₂ = 0.87W/mK;

3. Beton armat, λ₃=1,6W/mK; - 10 cm grosime ;

4. Umplutura pietris,

λ₄=0,7W/mK;

5. Umplutura pamant,

λ₅=2W/mK;

6. Pamant natural,

λ₆=2W/mK;

7. Pamant t>0C la adancimi intre -3m si -7m,

λ₇=4W/mK;

R₁ = =

Din conditia df<B pentru calculul rezistentei specifice corectate, aplicam relatia:

R = = = 0,52

2.2.2.3. Fereastra cuplata cu deschidere spre interior cu doua foi de sticla 3mm, cu

distanta de 40mm intre foi, vezi fig.3

Tab.3 Dimensiuni geometrice f

1. Tencuiala cu mortar de var la tavane ; 1=0.7W/mK; b=1.03

2. Placa din beton armat, 2=1,6W/mK;

3. Bariera contra vaporilor-panza bituminata, 3=0,17W/mK;

4. Umplutura termoizolatie, 4=0.29W/mK;

5. Sapa ciment 5=0.87W/mK;

6. Hidroizolatie bitum, 6=0.17W/mK;

7. Strat pietris, 7=0.7W/mK;

Fig.6. Perete interior catre

spatii anexe ( casa scarii )

Tab.4

= 0,80

Tab.5

G =

G =

Pentru = 0,62 si N = 3 niveluri GN = 0,68 [

G >GN ( 0,90 > 0,68 )

Rezulta ca nivelul de izolare termica globala este necorespunzator.

Pentru usurinta calcului completam tabelul nr.7

Tab.8

Ө_i,m = = 16,83 ⁰C

2.5. NECESARUL ANUAL DE CALDURA SI EMISIA ANUALA DE CO2

Din tema lucrarii cursantilor avem urmatoarele date pentru consumul anual

specific de caldura pentru incalzirea cladirii, respectiv pentru consumul specific de

caldura pentru prepararea apei calde de consum:

q_inc.an = 282,3

q_ac.an = 120

Avand in vedere ca cele 12 camere cu baie ale cladirii P+2E sunt de locuit, din

investigatiile facute la ENEL ENERGIE TIMISOARA, pentru iluminat si folosirea unor aparate casnice se consuma circa 20 kwh/camera, luna.

Deci qil,an = (20 x nr.cam. x 12 luni) / Ainc = ( 20 x 12 x 12 ) / 315,19 = 9,3 kwh/m2.an

Consumul anual specific de energie total pentru cl direa existent este:

q_T^C = q _inc.an + q_ac.an + q_il.an = 282,30 + 120,00 + 9,30 = 411,6

Necesarul de combustibil - gaz natural - se calculeaza cu relatia :

q_T^C x 0,10 = 41,20 m³/m²an

Emisia anuala de CO2 : q_T^C x 0,19 = 411,6 x 0,19 = 78,20 kg / m²an

2.6. PENALIZARI ACORDATE CLADIRII CERTIFICATE SI MOTIVAREA

ACESTORA

p₀ = Σp _i = 1,6 dupa cum urmeaza :

- usa de la intrarea in cladire nu este prevazut cu sistem de inchidere si este

lasata frecvent deschis in perioada de eutilizarep2=1,05

- ferestre usi in stare bun , dar neetanse.p3=1,02

- corpurile statice nu sunt dotate cu armaturi de reglaj sau cel putin jumatate

dintre armaturile de reglaj existente nu sunt functionale..p4=1,05

- corpurile statice au fost demontate si spalate/curatate in totalitate cu mai

mult de 3 ani in urma .p5=1,05

- coloanele de incalzire nu sunt prevazute cu armaturi de separare si golire a

acestora sau nu sunt functionalep6=1,03

- consumurile de caldura fiind determinate pausal.p7=1,15

- tencuiala exterioara cazut partial..p8=1,05

- pereti exteriori uscati..p9=1,00

- cladire fara sistem de ventilare organizata p12=1,10

2.7. NOTAREA ENERGETIC A CL DIRII ANALIZATE

Conform MC 001/2006 partea III - cap.III.3.4.4., relatia de determinare a notei energetice functie de consumul specific annual de energie estimat q_T al cladirii analizate este:

exp ( - B1q_T * p_o + B2 ) - in cazul q_T * p_o>q _TM KWh / m²an

N =

100 - in cazul q_T * p_o ≤ q_TM KWh / m²an

Conform tabel II.4.1. ne incadram in cazul 1 si conform table II.4.2.:

B1 = 0 ; B2 = 4,73677; q_Tm = 125; q_TM = 820.

Coeficientul de penalizare p_o = 1,60

Q_{T *} p_o = 411,6 * 1,60 = 658,56

Avand in vedere ca q_T * p_o ≤ q_{TM, respective}

658 < 820 => N = 100

ANEXA 2

Fisa de analiza termica si energetica

Cladirea : De locuit in comun P+2^E, 4 apartamente (camera+baie)/nivel

Adresa : Timisoara, strada Sperantei

Proprietar : Asociatia de proprietari

Aria totala a peretilor exteriori opaci [m²] : 366,12

Aria utila a pardoselii spatiului incalzit [m²] : 379,76 m²

Volumul spatiului incalzit [m³] : 886,83 m³

Inaltimea medie libera a unui nivel [m = 2,60 m.

Clasificarea energetica a cladirii este facuta functie de consumul total de energie al cladirii, estimat prin analiza termica si energetica a constructiei si instalatiilor aferente.

Notarea energetica a cladirii tine seama de penalizarile datorate utilizarii nerationale a energiei.

Perioada de valabilitate a prezentului Certificat Energetic este de 10 ani de la data eliberarii acestuia.

DATE PRIVIND EVALUAREA PERFORMANTEI ENERGETICE A CLADIRII

• Grile de clasificare energetic a cladirii functie de consumul de caldura anual specific:

INCALZIRE: APA CALD DE CONSUM: ILUMINAT:

EE

E E E

	EE

TOTAL:INCALZIRE, APA CALDA CLIMATIZARE: VENTILARE MECANICA :

DE CONSUM, ILUMINAT

E

• Performanta energetica a cladirii de referinta :

• Penalizari acordate cladirii certificate si motivarea acestora :

P_O = 1,45 - dupa cum urmeaza :

• Subsol uscat, dar fara posibilitate de acces la instalatia   p₁ = 1,01
• Usa de intrare cladire nu este prevazuta cu sistem automat de inchidere si

este lasata frecvent deschisa in perioada de neutralizare  p₂ = 1,05

Ferestre / usi in stare buna, dar neetanse p₃ = 1,02

Cel putin jumatate dintre armaturile de reglaj ale corpurilor statice nu sunt p₄ = 1,05

functionale

Instalatia de incalzire a fost spalata/curatata cu mai mult de trei in urma   p₅ = 1,05

Coloanele de incalzire nu sunt prevazute cu armaturi de separare si golire p₆ = 1,03

a acestora

Tencuiala exterioara cazuta partial  p₈ = 1,05

Peretii exteriori prezinta pete de condens   p₉ = 1,02

Cladire fara sistem de ventilare organizata p₁₂ = 1,10

Recomandari pentru reducerea costurilor prin imbunatatirea performantei energetice a cladirii :

Solutii recomandate pentru anvelopa cladirii,

Solutii recomandate pentru instalatiile aferente cladirii, dupa caz.

Clasificarea energetica a cladirii este facuta functie de consumul total de energie al cladirii, estimat prin analiza termica si energetica a constructiei si instalatiilor aferente.

Notarea energetica a cladirii tine seama de penalizarile datorate utilizarii nerationale a energiei.

Perioada de valabilitate a prezentului Certificat Energetic este de 10 ani de la data eliberarii acestuia.

Parter ²..etaje

Indice de compactitate al cladirii S_E / V : 0,62 m^-1

1. Date privind incalzire interioara :

Sursa de energie pentru incalzirea spatiilor :

o  Sursa proprie, cu combustibil : . . . . . . . . . . . . . . . . .

o  Centrala termica de cartier

o  Termoficare - punct termic central

o  Termoficare - punct termic local

o  Alta sursa sau sursa mixta : . . . . . . . . . . . . . . . . . ..

Tipul sistemului de incalzire :

o  Incalzire locala cu sobe,

o  Incalzire centrala cu corpuri statice,

o  Incalzire centrala cu aer cald,

o  Incalzire centrala cu plansee incalzitoare,

o  Alt sistem de incalzire : . . . . . . . . . . . . . . . . . . . ..

Clasificarea energetica a cladirii este facuta functie de consumul total de energie al cladirii, estimat prin analiza termica si energetica a constructiei si instalatiilor aferente.

Notarea energetica a cladirii tine seama de penalizarile datorate utilizarii nerationale a energiei.

Perioada de valabilitate a prezentului Certificat Energetic este de 10 ani de la data eliberarii acestuia.

Date privind instalatia de incalzire locala cu sobe :

- Numarul sobelor : . . .

- Tipul sobelor, marimea si tipul cahlelor - tabel.

Date privind instalatia de incalzire interioara cu corpuri statice :

Clasificarea energetica a cladirii este facuta functie de consumul total de energie al cladirii, estimat prin analiza termica si energetica a constructiei si instalatiilor aferente.

Notarea energetica a cladirii tine seama de penalizarile datorate utilizarii nerationale a energiei.

Perioada de valabilitate a prezentului Certificat Energetic este de 10 ani de la data eliberarii acestuia.

UNIVERSITATEA POLITEHNICA DIN TIMISOARA

FACULTATEA DE CONSTRUCTII

DEPARTAMENTUL DE EDUCATIE PERMANENTA

RAPORT

DE AUDIT ENERGETIC

PENTRU O CLADIRE DE LOCUIT IN COMUN

P+2E

Curs postuniversitar ,,REABILITARE TERMICA SI ENERGETICA A

CLADIRILOR EXISTENTE''

NOIEMBRIE - DECEMBRIE 2008

1. Documente conexe

Date de identificare a cladirii si proprietarului acestuia

Cladirea P+2E, face parte dintr-un cartier de locuinte mediu adapostit, din orasul Timisoara,

inconjurata de blocuri de acelasi nivel.

Adresa cladirii este:.str.Sperantei, orasul.Timisoara , judet Timis, cod postal xxxxxx

Destinatia cladirii este pentru locuit.

Asociatia de locataridin care face parte cladirea este

administratia de . avand nr. De tel

1.2. Date de identificare a auditorului energetic care a efectuat analiza termica si

energetica a cladirii

-Dosar nr.din data

-Numele si prenumele auditoruluiavand specialitatea <<C>> posesor

al certificatului de atestare Seria..nr..inregistrat la nr.si in data

dein registrul auditorului.

-Auditorul isi desfasoara activitatea in cadrul S.C.si are sediul

in, tel/fax..

1.3. Bibliografia

1. Mc 001/1-2006-Metodologia de calcul a performantei energetice a

cladirilor. Partea I-a-Anvelopa cladirii.

2. Mc 001/2-2006-Metodologia de calcul a performantei energetice a

cladirilor. Partea II-a-Performanta energetica a instalatiilor din cladirii.

3. Mc 001/3-2006-Metodologia de calcul a performantei energetice a

cladirilor. Partea III-a-Auditul si certificatul de performanta a cladirii.

4. C107/1-2005-Normativ privind calculul coeficientilor globali de izolare termica la cladirile de locuit

5. C107/2-2005-Normativ privind calculul coeficientilor globali de izolare termica la cladirile de cu alta destinatie decat cea de locuit

6. C107/3-2005-Normativ privind calculul performantelor termoenergetice ale elementelor deconstructie ale cladirilor

7. C107/4-2005-Ghid privind calculul performantelor termotehnice ale

cladirilor de locuit

8. C107/5-2005-Normativ privind calculul termotehnic al elementelor de

constructie ale cladirilor

9. SR EN ISO 832-2002-Performanta termica a cladirilor. Calculul

necesarului de energie pentru incalzire. Cladiri de locuit.

10. SR EN ISO 13790-2004-Performanta termica a cladirilor. Calculul

energie pentru incalzirea spatiilor.

11. SR EN ISO 10211/2-2002-Punti termice in constructii. Calculul fluxurilor termice si temperaturilor superficiale.

12. SR EN ISO 13370-2003- Performanta termica a cladirilor. Transferul

termic prin sol. Metoda de calcul.

13. SR EN ISO 13788-2002- Performanta higrotermica a componentelor si

Elementelor de constructie. Temperatura superficiala interioara pentru evitarea umiditatii superficiale critice si condensului interior. Metoda de calcul.

14. SR 1907/2-1997- Instalatii de incalzire. Necesarul de caldura de calcul.

Prescriptii de calcul.

15. SR 4839/1977- Instalatii de incalzire. Numarul anual de grade-zile

16. STAS 4908-1985-Cladiri civile, industriale si agrozootehnice. Arii si

volume conventionale.

17. Legea nr. 372/2005-Legea privind performanta energetica a cladirii

2. Masuri tehnice propuse pentru reabilitarea/modernizarea energetica a cladirii

2.1. Solutia de reabilitare/modernizare termotehnica a elementelor de constructie

perimetrale ale cladirii P+2E

a) Izolarea termica la exterior a peretilor exteriori fara strat de aer ventilat

Izolarea termica la exterior consta in:

- termoizolarea boiandrugilor din beton armat

- termoizolarea peretilor exteriori

- termoizolarea peretilor exteriori in zona centurilor din beton

- termoizolarea colturilor si a glafurilor verticale exterioare ale golurilor tamplariei exterioare cu un strat de polistiren celular cu grosimea de 5 cm.

Schita solutiilor este prezentata in Anexa 5 (extras din Mc 001/3-2006 fig. A.3.5.

poz. 13, 17, 19, 21 pag 59)

Aceasta izolare permite:

- corectarea principalelor punti termice

- protejarea peretilor la inghet

- renovarea fatadei

b) Izolarea termica a planseului de terasa cu un strat suplimentar de polistiren extrudat cu grosimea de 15cm.

In cazul de fata, avand in vedere ca hidroizolatia se gaseste in stare buna, se recomanda solutia:

- se indeparteaza stratul existent de protectie pana la hidroizolatia existenta,montarea unui strat termoizolant suplimentar, de calitate si grosime corespunzatoare precum si a tuturor celorlalte straturi inclusiv a stratului non hidroizolant, anexa 5 (extras din Mc 001/3-2006 fig. A.3.5. poz. 13, 17, 19, 21 pag 59.)

c) Izolarea termica a placilor pe sol cu un strat de polistiren extrudat cu grosimea de 10cm.

Se va aplica atat pe placa de pe sol cat si pe fata exterioara a soclului unui strat

termoizolant (de preferinta placi din polistiren extrudat). Izolarea soclului cu placa cu grosime de 4 cm pana la 30-40cm sub CTS. Anexa 5 (v. Fig. 3..4 poz 16 din Mc 001/3-2006 pag.58). fixarea stratului termoizolant pe soclu se face atat mecanic cat si prin lipire si va fi protejat la exterior de o tencuiala armata.

In cazul pardoselii, se va demonta parchetul existent si se va monta stratul termoizolant peste care se fixeaza parchetul.

d) Imbunatatirea elementelor de constructie vitrate

In proiectul dat, ca masura de imbunatatire din punct de vedere termotehnic a tamplariei exterioare se vor inlocui ferestrele existente cu ferestre din PVC cu geam termoizolant, iar la usa de la intrare in bloc, din cadrul metalic se va inlocui geamul simplu cu geam termopan.

2.2.Evaluarea performantelor energetice ale cladirii

2.2.1. Determinarea rezistentelor termice unidirectionale specifice si corectate in

conditiile reabilitarii termice

a) Pereti exteriori A=366 m²

a1)Rezistenta termica specifica unidirectionala

poz.1 zidarie din caramizi BCA tip GBC50

Fig.1. cu rosturi obisnuite

ρ=825kg/m³; s=4.20W/m²; 1/kD=4.4[-];

λ=0.27W/mK, coeficient de majorare    a=1.05

poz.2 tencuiala interioara de var

ρ=1700kg/m³; s=8.24W/m²; 1/kD=5.3[-];

=0.7W/mK ; a=1.03

poz.3 tencuiala exterioara de ciment var

=1700kg/m³; 1/kD= -]; =0.87W/mK

poz.4 strat termoizolant din polistiren

expandat cls. P3 cu 16< <20kg/m³

s=0.3W/m²; 1/kD=30[-]; =0.040W/mK; a=1[-]

R₀ = + * = + + + + +

= 2.34 *

a2) Rezistenta termica specifica unidirectionala corectata R₀

Se foloseste metoda coeficientilor specifici liniari si punctuali de transfer termic.

Locul puntilor termice este indicat in plansa nr.3. prezentarea puntilor este facuta in figurile a;b;c-d-e; f-g; h-k; i-m; n-p si r, Anexa 4

Se foloseste relatia:

= + = + = 0.43 + 0.123 = 0.55

χ = 0

Σpi = 0

Ψ

R₀^' = = 1.82

Lungimile (l) masurate ale puntilor liniare si valorile coeficientului liniar de transfer termic

corespunzatoare sunt prezentate in tabelul de mai jos.

NOTA: In cazul peretilor exteriori se constata ca nu avem punti termice punctuale χ=0 si

zone neizolate sau mai putin izolate Σpi=0.

Tabelul nr.1

R₀^' = = 1.81

R₀^'> R^'_min unde R^'_min = 1.4

b) Placa pe sol

Fig.2

Poz.1. parchet stejar     λ=0.23W/mK

Poz.2. sapa de ciment λ=0.87W/mK

Poz.3. termoizolatie din polistiren extrudat λ=0.042W/mK

Poz.4. sapa de ciment-var λ=0.87W/mK

Poz.5. placa de beton armat   λ=1.6W/mK

Poz.6. umplutura pietris     λ=0.70W/mK

Poz.7. umplutura pamant   λ =2.00W/mK

Poz.8. pamant natural   λ=2.00W/mK

Poz.9. pamant cu temp.>0 C λ=4.00W/mK

b1) Rezistenta termica specifica

R₀₁ = + + + = + + + + + + + + = 5.5

b2). Rezistenta termica specifica

Se cunosc :

- dimensiunile cladirii 13x10.25m

- grosimea soclului 40cm

- A-aria placii pe sol 133.25m²

- P-perimetrul cladirii 46.5m

Calculam latimea caracteristica conventionala a cladirii :

B^' = = =5.73 m

3180[K-zile]nr.anual de grade-zile de calcul pentru orasul Timisoara D₁₂=190zile durata conventionala a perioadei de incalzire in orasul Timisoara.

Deci, 3180-(20-17.5) = 2705 [K-zile]

Masura nr. 1-pentru peretii exteriori APE=383.16m² se aplica o termoizolatie

suplimentara cu polistiren celular de grosime d=5 cm.

a) materiale costuri (Ma)

- polistiren d=5cm: M1=pret-ambalaj/suprafata ambalaj=49.8/6=8.3 lei/m²

- adeziv: M2=pret-ambalaj/suprafata ambalaj=47.99/5=9.60 lei/m²

- dibluri PVC 140m: M3 =0.39 lei/bucx3.5buc/m²=1.37 lei/m²

- plasa pentru armare: M4=pret-ambalaj/suprafata ambalaj=90/55=1.80 lei/m²

- glet pentru exterior: M5=pret-ambalaj/suprafata ambalaj=40/5=8lei/m²

- tencuiala Granopor: M6=8lei/m²

Total cost materiale Ma=M1+ +M6=37.07 lei/m²

b) manopera-executie lucrare: mb=18 lei/m²

TOTAL Ma+mb =50.44 lei/m2

Total masura 1 . . ..(Ma+mb)APE TVA= 55.07 x 383.16 x 1.19 = 25110 lei

Masura nr. 2-pentru planseu terasa A_TE=133.25m², se aplica o termoizolatie suplimentara cu polistiren extrudat de grosime d=15cm.

c) materiale costuri (Mc)

-polistiren d=15cm: M1=pret-ambalaj/suprafata ambalaj=167.9/2=83.95 lei/m²

-sapa protectie M100: M2 =33.96 lei/m²

-carton bitumat: M3=pret-ambalaj/suprafata ambalaj=410/20=20.5 lei/m²

-pietris granulatie 5 mm : M4 = 0.2 lei/m²

Total cost materiale Mc=M1+ . ..+M4=138.61 lei/m²

d) manopera-executie lucrare: md=13,8 lei

TOTAL Mc+md=152,41 lei/m²

Total masura 2 . . . . . . . .( Mc+md)A_PE TVA=152,41 x 133,25 x 1,19 = 24.167 lei

Masura nr. 3-pentru placa pe sol A_{P sol}=133.25m², se aplica o termoizolatie suplimentara cu polistiren extrudat de grosime d=10cm.

e) materiale-costuri (Me)

-polistiren d=10cm: M1=pret-ambalaj/suprafata ambalaj=55.96 lei/m²

-sapa protectie M100: M2 =33.96 lei/ m²

-parchet stejar: M3= 24.36 lei/ m²

Total cost materiale Me=M1+ +M3=110.38 lei/ m²

f) manopera-executie lucrare: mf=22 lei/ m²

TOTAL Me+mf =132,38 lei/ m²

Total masura 3 . . ..( Me+mf)APE TVA=132,38 x 133,25 x 1.19 = 20.991 lei

Masura nr. 4-modernizarea tamplariei exterioara

g) inlocuirea ferestrelor existente cu tamplarie dubla din PVC cu geam termoizolant buc=12

avand suprafata de 1.8 m²/buc.

Total : . . . .( Mg+mg)AFE TVA=297 x 12x1.8 x TVA=7634.04 lei

h) inlocuirea geamului existent cu geam termoizolant la usa de la intrare AUE=4.2 m²

Total masura ..( Mh+mh)AFE TVA=146.86xTVAx4.2=581.27 lei

Total masura 4 7634.04+581.27=8215.3 lei

TOTAL general la nivelul anului ,,O''

C(m)= Total mas.1+ . . .. + Total mas.4 = 78.483 lei

S-a apreciat ca: N=10 ani, rata de viata a lucrarii de modernizare:

f = 15% rata anuala de crestere a costului caldurii

i= 6% rata anuala de depreciere a monedei folosite

unde: ΔC_E = c * Δ E

unde: C_E (lei/an)-reprezinta costul anual de energie consumata la nivelul anului de referinta

ca urmare a aplicarii proiectelor de modernizare.

C=147.84 lei/Gcal=147.84/1163=0.127 lei/KWh, costul actual al unitatii de caldura.

ΔE= Q_T^an - Q_inc^an = 156934,43 - 23344 = 133590 KWh/an , reprezinta economia anuala de

energie prin modernizare.

Q_T^an = q_T^an * P₀* A_inc = 311.2 * 1.6 *315.18 =156934,43 KWh/an

q_T^an = 311.2 KWh/m²an -consumul specific annual de caldura pentru incalzire la nivelul

sursei ( valoarea data in tema cursantilor)

Q_inc^an = 23344 KWh/an

VNA=C(m)- CE*N_R=0, X => N_R , C(m)- CE * NR=0

=>N_R= C(m)/ ΔΔ E = 78483/10561 = 7,43 ani

Pentru ca X>N_R (7,43 ani>6.22 ani) este o dovada in plus ca investitia (solutia de modernizare energetica) este eficienta.

Durata de recuperare a investitiei suplimentare din economii prin modernizare

Pentru N=10 ani, durata de viata a lucrarii de modernizare energetica, pe care am

apreciat-o, costul unitatii de caldura economisita este:

e = C(m)/NΔ ( = 72588/(10 * 133590) = 0.06lei/KWh

Acoperirea investitiei suplimentare, C(m) se va face astfel (in cazul ca nu se dispune de

intreaga suma la momentul ,,O '': beneficiarul va apela la un credit rambursabil in Nc ani cu o

dobanda anuala fixa d=14%.

Conditia acordarii creditului este ca Nc<N=10 ani; admitem Nc=5 ani.

Cu dobanda d=14% cu un avans credit: ac=25% C(m)=C(m1).

Deci valoarea creditului este: (1-ac)C(m)=(10ani-5ani)=5ani

VNA-aferenta sumei contractate prin credit va fi:

C(m2)= (1-ac)C(m)(1+d)^Nc(1/(1+i))^Nc ac = 0,25; C(m2) = 78483; d = 0,14

C(m2)= (1-0,25) * 78483 * (1+0.14)⁵ * = 0.75 * 78483 * 1,14⁵ * = 84560 lei, valoarea neta actualizata a creditului.

Conditia solutiei economice fezabile este:d * C(m)+C(m2)< ΔCE * X

Verificam: 0.25 * 78483 +84560 = 104.181<10561 * 16.087 = 169901, conditie verificata.

Suportabilitatea beneficiarului de a plati rata lunara de rambursare a creditului pe durata Nc=5 ani cu o dobanda anuala fixa d=14%

Rata lunara r_c =

r_c =

r_c = = 1887,74 lei/luna

Camera : 1887,74 / 12 = 157,31 lei/luna , camera

ANEXA 1

ANEXA 2

ANEXA 3

ANEXA 4

ANEXA 5

ANEXA 6

ANEXA 7

ANEXA 8

ANEXA 9
