Instructiuni privind montajul colectoarelor solare tip panouri heliostar












INSTRUCTIUNI PRIVIND MONTAJUL COLECTOARELOR SOLARE TIP PANOURI HELIOSTAR




























GENERALITATI

1.1. DATE TEHNICE

1.1.1. DATE TEHNICE COLECTOARE SOLARE TIP TUBURI

MAZDON


DATE TEHNICE

TUB MAZDON

Lungime tub

1975 mm

Diametru tub

65 mm

Grosime sticla

1,5 mm

Greutate tub

1,51 kg

Agent termic in tubul Heat Pipe

Solutie pe baza de apa

Temperatura de repaus

130 0C +/- 10 0C

Absorbant

Cupru / TINOX

Tub termic / tub flexibil

Cupru / otel

Condensator

Cupru

Vid

10-8 bar

Suprafata absorbanta neto

0,1m2

Grad de transmisie


Grad de absorbtie


Grad de emisie












DATE TEHNICE

MAZDON 20

MAZDON 30

Numar de

tuburi

20 buc

30 buc

Lungime *

Latime *

Grosime



161 mm



161 mm

Greutate

tuburi

60,8 kg

82,2 kg

Volum de umplere

0,48 l

0,78 l

Suprafata

bruto

3,00 m2

4,5 m2

Suprafata de absorbtie

2,00 m2

3,00 m2

Set de fixare pe acoperis

Otel inoxidabil

Izolatie

colector

spuma melamina

Manta exterioara colector

strat otel/material plastic

Factor conversie η0


Factor de pierdere termica k1

1,9 W /(m2K)

Factor de pierdere termica k2

0,002 W/(m2K)

Capacitate termica

5,53 kJ /(m2K)






1.1.2. DATE TEHNICE COLECTOARE SOLARE TIP PANOURI

HELIOSTAR



DATE TEHNICE

PANOU HELIOSTAR

Suprafata colectorului

2,03 m2

Suprafata de absorbtie

1,76 m2

Dimensiunile de montaj

1040 x 2040 mm

Masa

43 kg

Volumul de lichid circulat prin colector

1,1 + 0,4 =1,5 litri

Debit max. circulat prin panou

100 l/ora/panou

Absorbanta solara

minim 0,94

Emisivitatea termica

maxim 0,16

Randamentul optic


Temperatura de functionare

peste 100 oC

Presiunea maxima de functionare

6 bar

Temperatura maxima a colectorului

219 oC



Puterea / colector

1,5 kW

Densitatea de flux termic

1000 W/m2

Randament






CORINA GEALAN






DIMENSIONAREA INSTALATIEI SOLARE


Cunoasterea necesarului zilnic de apa calda este o conditie importanta pentru dimensionarea rezervorului de apa calda si respectiv a campului de colectori.

Se va face diferentierea intre:

* Incalzirea apei menajere;

* Incalzirea apei menajere si aport la incalzirea casei;

* Incalzirea apei din piscina.

Se va acorda atentie la adaosurile la suprafata de colector in cazul devierilor de la conditiile ideale, in cazul umbririlor determinate de diverse obiecte, precum si din cauza necesarului ridicat de apa menajera!


1.2.1. INCALZIREA APEI MENAJERE


* Calcularea necesarului de apa calda:

O persoana are nevoie de aproximativ 70 litri / zi.

* Stabilirea marimii (capacitatii) rezervorului (boilerului):

Volumul rezervorului trebuie sa corespunda unui consum

zilnic de apa calda de 1,1 - 1,2 ori mai mare decat este

necesar (factor de risc).

* Stabilirea dimensiunii campului colector (inclinatia

colectorului: 45 grade; orientare: sud):


Nr. persoane

Capacitate  Boiler

Nr. Tuburi MAZDON

Nr. Panouri

HELIOSTAR


















1.2.2. APORT LA INCALZIREA IN PARDOSEALA


Aportul instalatiei solare la incalzirea in pardoseala a casei depinde in mare masura de izolatia casei, tipul de incalzire, profitul pasiv de energie solara etc.

Simplificat, se poate spune ca la o suprafata locuibila de 180 m2, se poate utiliza un boiler bivalent de 500 l si 60 de tuburi, sau 6 panouri.

Pentru o suprafata locuibila de 350 m2, pentru aport la incalzire se utilizeaza un rezervor bivalent de 750 l cu 80 de tuburi, sau 8 panouri.




1.2.3. INCALZIREA APEI DIN PISCINA


Suprafata de absorbtie a colectorului se obtine multiplicand suprafata piscinei (oglinda) cu factorul m = 0,30 - 0,45. Factorul "m" variaza in functie de tipul piscinei: interioara sau exterioara si de acoperirea / neacoperirea ei cu folie protectoare.

Se recomanda utilizarea urmatoarelor valori pentru"m":


TIP PISCINA

FACTOR "m", PENTRU COLECTOR TIP

MAZDON

HELIOSTAR

EXTERIOARA

NEACOPERITA CU FOLIE



ACOPERITA CU FOLIE



INTERIOARA

NEACOPERITA CU FOLIE



ACOPERITA CU FOLIE




Exemplu de calcul:

Piscina exterioara, neoperita cu folie, cu suprafata de 30 m2.


a) Tuburi MAZDON

30 m2 * 0.35 = 10.5 m2 suprafata de absorbtie totala a

colectorului solar

Numarul de colectoare necesare:

10.5 m2 : 0.1 m2 (suprafata absorbanta / tub) = 105 tuburi

Se va lua numarul imediat urmator, multiplu de 10, respectiv

110 tuburi.


b) Panouri HELIOSTAR

30 m2 * 0.4 = 12 m2   suprafata de absorbtie totala a

colectorului solar

Numarul de colectoare necesare:

12 m2 : 1.76 m2(suprafata absorbanta / panou) = 6.8 panouri

Se va lua numarul intreg imediat urmator, respectiv 7 panouri.


Atentie! Niciodata nu se monteaza instalatia solara numai pentru incalzirea piscinei in aer liber. Prin golirea bazinului in anotimpul rece, instalatia solara ramane neutilizata. Se recomanda instalarea unui al doilea consumator solar, de exemplu un boiler univalent sau bivalent.











2. INSTRUCTIUNI PRIVIND MONTAJUL COLECTOARELOR SOLARE

2.1. INSTRUCTIUNI PRIVIND MONTAJUL COLECTOARELOR

SOLARE TIP TUBURI MAZDON

2.1.1. SCULE NECESARE LA MONTAJ

scara reglabila (minim 4 m);

prelungitor cablu electric (minim 30 m; 2,5 mm);

franghie (minim 40 m; sarcina minima 150 kg) ;

masina de gaurit cu percutie ;

set chei fixe (6 - 32 mm);

set chei cricket (4 - 24 mm) ;

set chei imbus (2 - 12 mm) ;

set surubelnite

flex cu disc de taiere pentru metal ;

chei reglabile (max. 1 ¼'') ;

patent izolat ;

cleste pt. taiat cablu electric ;

cutter ;

dispozitiv taiat tevi Cu ;

trusa spirale pentru metal si beton ;

lampa sudogaz ;

cleste 1 ½'' ;

trusa carota ;

ruleta ;

boloboc ;

boloboc unghiular ;

pompa umplere manuala.


ECHIPAMENTELE INSTALATIEI SOLARE :

colector MAZDON 20, MAZDON 30 :

suporti montare pe acoperis inclinat,

ventil aerisire,

teaca senzor,

doua teuri pentru racord tur - retur,

cleme superioare si inferioare pentru fixarea tuburilor,

suruburi+piulite+saibe+cleme pentru fixarea colectorului pe suport,

pasta termoconductoare

suporti pentru inclinare ;

tuburi Mazdon (1 cutie=10 tuburi)




pompa V0 :

pompa Grundfos UPS 25/60,

automatizare SMT 100,

trei senzori,

doua racorduri flexibile inox,

vas expansiune 18 litri cu suport,

debitmetru,

supapa siguranta 5 bar,

manometru,

robinet incarcare,

racord flexibil

boiler :

termometru,



ornamente,

flanse,

picioare boiler

camasa boiler


MATERIALE DE MONTAJ

teava Cu tip Yorkshire (18x1 mm, 22x1 mm, 28x1 mm);

izolatie de vata minerala 30 mm grosime, cu folie de

aluminiu

banda autoadeziva de aluminiu ;

fitinguri Cu, alama ;

bride metalice cu surub ;

supapa siguranta 6 bar ;

supapa sens ;

canepa, teflon ;

pasta verde ;

aliaj+pasta lipire ;

bureti abrazivi pentru curatat cupru ;

vas de expansiune pentru boiler ;

dezaeratoare.


SCHEME DE MONTAJ

Instalatie solara pentru obtinere apa calda menajera -

fig. 2.1.1. si fig. 2.1.2.

Instalatie solara pentru obtinere apa calda menajera si aport la incalzire - fig. 2.1.3.

Instalatie solara pentru obtinere apa calda menajera si incalzire apa din piscina - fig. 2.1.4












Fig. 2.1.1.

Fig. 2.1.2.





Fig. 2.1.3.

Fig. 2.1.4.










2.1.5. ORDINEA OPERATIILOR DE MONTAJ


2.1.5.1. AMPLASAREA BOILERULUI PE POZITIE SI

ECHIPAREA ACESTUIA

Amplasarea boilerului se recomanda a se face in camera tehnica, in apropierea centralei termice.

Pasii ce trebuiesc urmati in vederea echiparii boilerului sunt :

montarea picioarelor boilerului ;

imbracarea boilerului cu husa speciala cu care acesta este livrat ;

aplicarea ornamentelor si fixarea termometrului ;

pe turul si returul ambelor serpentine (pe alimentarea cu apa rece, cat si pe iesirea de ACM) se vor prevedea robineti cu holender ;

pe alimentarea cu AR se vor monta urmatoarele elemente de siguranta, de la sursa spre boiler: supapa de sens, vas de expansiune, robinet de golire (intre vasul de expansiune si boiler nu se admit elemente de inchidere sau izolare) ;

dimensionarea vasului de expansiune al boilerului

boiler 300 l - vas expansiune 18 l

boiler 400 l - vas expansiune 24 l

boiler 500 l - vas expansiune 40 l

la iesirea de ACM boilerul va fi prevazut cu o supapa de siguranta de 6 bar ;



Fig. 2.1.5.

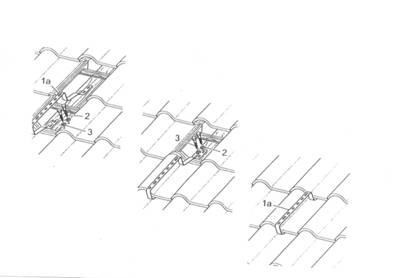

2.1.5.2. MONTAREA SUPORTILOR PE ACOPERIS

Se va lua in calcul, la alegerea locului de amplasare a suportilor, traseul ulterior al tevilor de Cu, respectiv locul de strapungere a acoperisului.

Se va acorda o atentie deosebita recomandarilor privind protectia muncii pentru lucrari pe acoperisuri.

La lucrari pe acoperis se vor folosi centura de siguranta sau schele pentru protectia persoanelor.

Pentru o buna functionare, colectorul MAZDON va fi orientat spre SUD si va avea un unghi de inclinare de cca. 350 - 500.



















Fig. 2.1.6.


















Fig. 2.1.7.
























Fig. 2.1.8.

Fig. 2.1.9.

























Fig. 2.1.10.

Fig. 2.1.11.











2.1.5.3. MONTAREA CUTIEI COLECTOARE

Cutia colectoare (11) se prinde in clemele sinelor laterale 4) si se fixeaza cu clema plata (10).

Asigurati-va ca ambele sine portante (9) si cutia colectoare (11) sunt fixate corect una fata de cealalta, apoi strangeti toate imbinarile.














Fig. 2.1.12.

Fig. 2.1.13.



DIMENSIONAREA SI POZAREA TEVILOR DE

CUPRU

Pentru un traseu de teava cu lungimea totala (tur - retur) de 30 - 50 m, se recomanda, in functie de numarul de tuburi ale colectorului, urmatoarele diametre de teava:

- pentru   20 - 40 tuburi, teava cupru 18x1 mm

- pentru   50 - 60 tuburi, teava cupru 22x1 mm

- pentru   70 - 150 tuburi, teava cupru 28x1 mm

- pentru 160 - 250 tuburi, teava cupru 35x1 mm

Colectoarele pe baza de tuburi cu vid sunt inseriate cu ajutorul unui sistem de piese "teu" (Fig. 2.1.13).

Racordarea la turul si returul instalatiei se face cu tuburi flexibile. Legarea la tuburile fexibile se face cu piesa "T".

Se va urmari ca traseul de tevi dintre boiler si colector sa fie cat mai scurt si cu cat mai putine schimbari de directie. Se va evita pe cat posibil montajul tevilor in exteriorul casei (pentru diminuarea pierderilor de caldura).

Tevile vor fi consolidate prin intermediul unor bride metalice cu surub si diblu. Acestea vor fi amplasate la distanta de max. 1,5 m una fata de cealalta.

Imbinarea tevilor se va face prin sudura cu aliaj de sudura.

Pentru realizarea unei astfel de imbinari vor fi urmariti urmatorii pasi :

curatarea cu ajutorul buretilor abrazivi pentru cupru a ambelor piese ce trebuiesc sudate ;

aplicarea pastei de lipit uniform pe suprafata ce a fost curatata ;

dupa imbinare, suprafata de lipit va fi incalzita cu ajutorul unei lampi de sudura, pana la atingerea temperaturii de topire a aliajului de sudura ;

aplicarea aliajului de sudura se va face pe toata circumferinta imbinarii;

nu se vor misca elementele sudate pana ce acestea nu s-au racit;

imbinarile vor fi curatate cu o laveta umeda;

se va verifica daca sudura prezinta porozitati.

Atentie! In cazul in care se va constata prezenta porozitatilor, se va relua procesul de sudura.



In zonele in care se pot forma perne de aer vor fi prevazute aerisitoare automate.

Atentie! Cablul senzorului de la colector va fi pozat pe langa conductele izolate de cupru, evitandu-se contactul direct cu acestea.











2.1.5.5. MONTAREA POMPEI SI A VASULUI DE EXPANSIUNE

pompa se va monta pe returul instalatiei de incalzire solara

pompa si vasul de expansiune se vor monta conform instructiunilor de montaj din cutia pompei. (Fig. 2.1.14.)

dimensionarea vasului de expansiune se face in conformitate cu tabelul de mai jos. Pentru dimensionarea unor sisteme mai mari se va consulta furnizorul de materiale.

Numar de tuburi

Volumul vasului de expansiune, litri

20 - 50







2.1.5.6. MONTAREA AUTOMATIZARII (CABLAJUL ELECTRIC)

se va urmarii schema de montaj a automatizarii din cartea

tehnica a automatizarii.

se va lega obligatoriu la impamantare

functionarea completa a instalatiei se asigura numai cand sunt racordati toti senzorii si toate aparatele (ex. : pompa, vana, etc)


2.1.5.7. INCARCAREA INSTALATIEI CU AGENT TERMIC

Determinanta pentru stabilirea presiunii de lucru a instalatiei este precizarea ca la cota colectoarelor se dispune de o presiune de 1.5 bar in starea de functionare la rece a instalatiei. In mod corespunzator, trebuie avuta in vedere cota statica atunci cand se regleaza presiunea de lucru a instalatiei

Incarcarea instalatiei se face cu ajutorul unei pompe manuale de umplere, pana la obtinerea unei presiuni in sistem de :

p=1.5 + 0.1 x Hinst

unde: Hinst = diferenta de nivel boiler - colector)

Ventilele de aerisire trebuie sa fie deschise.

Incarcarea instalatiei se face dupa umplerea cu apa a boilerului.

Conform datelor tehnice, volumul estimat de agent termic in instalatie, pe componente, este :

- Colector Mazdon 20 0.48 litri

- Colector Mazdon 30 0.78 litri

- Boiler bivalentconf. tabel



CAPACITATE

BOILER, litri

POZITIE SERPENTINA

VOLUM LICHID IN SERPENTINA, litri


SUS


JOS



SUS


JOS



SUS


JOS



- 1 m teava Cu Ø 18 x 1 - 0.20 litri

- 1 m teava Cu Ø 22 x 1 - 0.32 litri

- 1 m teava Cu Ø 28 x 1 - 0.53 litri

- 1 m teava Cu Ø 35 x 1 - 0.85 litri


Atentie! Umplerea instalatiei cu agent termic se face dupa incarcarea boilerul cu apa de la retea.

Umplerea cu agent termic a instalatiei in conditii de inghet este interzisa.

Instalatia nu se umple cand soarele este puternic. Este recomandat ca umplerea cu agent termic sa se efectueze in lunile cu radiatie solara mai putin intensa (perioada recomandata: 15 noiembrie - 15 martie).

Este interzisa completarea cu apa sau alti agenti termici a necesarului de lichid din instalatie; nerespectarea acestei interdictii duce la pierderea caracteristicilor agentului termic si mai ales a protectiei anticorozive.


2.1.5.8. IZOLAREA TEVILOR DE CUPRU

Izolarea tevilor se va face numai dupa verificarea etanseitatii sistemului.

Tevile se izoleaza cu cochilii din vata minerala cu banda de aluminiu.

Se vor izola cu banda adeziva din aluminiu tuburile flexibile de la iesirea din cutia colectoare.

Atentie! Nu se folosesc izolatii din burete sau din alte materiale.













Fig. 2.1.14



2.1.5.9. MONTAREA TUBURILOR MAZDON

Montarea tuburilor cu vid se va face cu pompa circuitului solar in functiune.

Atentie !

La montarea tuburilor vidate purtati in mod obligatoriu manusi si ochelari de protectie pentru a evita raniri la eventuale accidente.

Nu se va exercita presiune mecanica pe corpurile din sticla !

In condensatorul tuburilor vidate este atinsa rapid temperatura de repaos de 130 0C, la raze solare slabe.

Pentru evitarea arsurilor se va face montarea tuburilor cu circuitul umplut si pompa in functiune, iar condensatorul nu va fi atins.



































CORINA GEALAN

TUBURI MAZDON


CORINA GEALAN

TUBURI MAZDON







































Fig. 2.1.16



Montarea tuburilor vidate presupune uramtoarea succesiune de operatii:


* Scoaterea capacului colectorului

Desfaceti suruburile din tabla colectorului.

Rabatati capacul spre inainte si extrageti-l. Indepartati buretii din colector.


* Introducerea pastei termoconductoare

Ungeti (incarcati) curbura profilului conductei colectoare cu pasta termoconductoare.


* Montarea tuburilor

Trageti saiba de cauciuc pe gatul tubului flexibil al condensatorului. Asezati tuburile vidate unul cate unul pe scaunul de cauciuc inferior si impingeti-le din partea de jos in colector. Pozitionati condensatorul in curbura profilului prevazuta in conducta colectorului (scaunul condensatorului). Garnitura din cauciuc de pe gatul racordului flexibil al condensatorului trebuie sa stea netensionata pe carcasa.


* Verificarea contactului condensator-conducta

Verificati contactul bun intre suprafata condensatorului si cea a conductei colectoare.

Sa fiti atenti, de exemplu, sa nu fie prinse marginile peretilor izolatori (buretele) si ca suprafetele sa fie curate.


* Pozitionarea tuburilor

Pozitionati tuburile vidate prin rotire stanga-dreapta astfel incat partea intunecata a placii absorbante sa stea in sus si paralel cu planul colectorului.


* Fixarea tuburilor

Ancorati tuburile cu clemele-semiluna pe sina portanta. Clemele-semiluna de jos, cat si cele de sus trebuie sa cuprinda tuburile si sa fie ancorate in crenelurile sinei portante.


* Asigurarea clemei condensatorului

Abia acum se va strange clema condensatorului cu ajutorul clestelui tip papagal. Acum tubul vidat este asigurat contra rotirii.

Sa nu incercati sa miscati tuburile atat timp cat sunt ancorate !












2.1.5.10. REGLAJUL DEBITULUI


Reglajul se face in stare de functionare a instalatiei dupa ce aceasta a fost umpluta si aerisita si pompa de recirculare a fost pornita.

Prestabilirea debitului volumic se face actionand asupra comutatorului cu 3 pozitii al pompei (treptel I - III).

Debitmetrul amplasat sub pompa se regleaza pentru un debit volumic de 0,10 - 0,15 l / min pentru fiecare tub (se considera ca pentru 1 m2 - 10 tuburi, este optim un debit volumic de

1,3 l / min).


Ex.: Daca debitul ales este de 0,1 l /min /tub, atunci

debitul pentru fiecare ramura in serie va fi:

90 tuburi x 0,1 l/min/tub = 9 l/min

Debitul sistemului de 180 tuburi va fi de:

180 tuburi x 0,1 l/min/tub = 18 l/min


2.1.6. VERIFICAREA FINALA A INSTALATIEI

nivelul vidului in panou (citit pe manometrul adaptorului de vid) : 0,9 mbar;

presiunea agentului termic din instalatie (citita la manometrul amplasat langa carcasa pompei) :

min 3 bar;

debitul (citit pe debitmetrul amplasat sub pompa) va fi cel indicat la pct. 2.1.5.10 ; nu sunt admise oscilatii ale niveluli debitului;

automatizarea va indica parametrii setati si cei variabili.












Nu se poate descarca referatul
Acest referat nu se poate descarca

E posibil sa te intereseze alte referate despre:




Copyright © 2024 - Toate drepturile rezervate QReferat.com Folositi referatele, proiectele sau lucrarile afisate ca sursa de inspiratie. Va recomandam sa nu copiati textul, ci sa compuneti propriul referat pe baza referatelor de pe site.
{ Home } { Contact } { Termeni si conditii }
