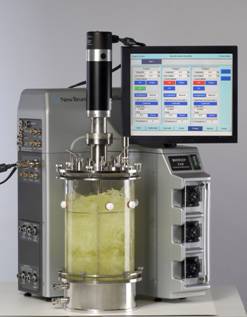

Fermentatoare bio-flo 310 fiecare cu controller termal de debit

FERMENTATOARE BIO-FLO 310 FIECARE CU CONTROLLER TERMAL DE DEBIT

SPECIFICATIILE ECHIPAMENTELOR

Controller-ul este destinat sa lucreze continuu (24 ore/zi, 7 zile / sapt). Echipamentul aferent controller-ului este un calculator integrat, cunoscut si sub numele de calculator de proces, cu component integrat, care este capabil sa controleze pana la 4 fermentatoare simultan.

Cerintele pentru primul reactor:

o  Sistemul de control compus din:

Sistem utilitar, cu controller incorporat

Ecran de tip "touch screen"

Vase (alegre dintre 4 dimensiuni)

o  Controller:

Maxim 2 display-uri (care afiseaza aceeasi imagine)

Posibilitatea de a controla simultan 1 - 4 fermentatoare

Cerintele pentru reactoarele 2, 3 si 4:

o  Fiecare reactor necesita un sistem utilitar

o  Nu este necesar nici contoller, nici display.

Sistemul de asigurare a utilitatilor

Fiecare de asigurare a utilitatilor efectueaza managementul a cate unui reactor si contine tot instrumentarul necesar pentru urmarirea si controlul tuturor variabilelor de proces, incluzand:

3 pompe peristaltice cu turatie fixa incorporate, productie Watson Marlow

Temperatura

Agitarea (motorul de antrenare)

Nivelul spumei

pH

al doilea senzor de pH sau senzor redox (optional)

concentratia de oxigen

al doilea senzor pentru determinarea concentratiei de oxigen (optional)

debitul de gaz cu:

o  un controller termal de debit cu domeniul 0 - 5 SLPM sau 0 - 20 SLPM

o  doua controller-e termale de debit cu domeniul 0 - 5 SLPM sau 0 - 20 SLPM (optionale)

o  controller termal de debit de zero, cu rotametru manual (optional)

6 (8) intrari analogice disponibile si 6 (8) iesiri analogice

o  Fiecare controller termal de debit poseda cate o intrare si cate o iesire analogica

o  A 8-a intrare si iesire analogica este dedicata pentru senzorul optional de depasire a debitului de gaz

o  4 controller-e seriale optionale

Poate controla maximum 32 cicluri de control pentru fiecare sistem de asigurare a utilitatilor

Ecranul de tip touch screen

Ecranul este un touch screen montat pe sistemul de asigurare a utilitatilor, cu posibilitate de orientare in toate directiile, in functie de cerintele utilizatorilor

Utilizatorii pot urmari si controla toate variabilele de proces, datele de tendinta, valorile de alarma, precum si multe altele, pentru max. 4 fermentatoare, cu acest ecran singular, prin selectarea unitatilor 1, 2, 3 sau 4.

De pe display utilizatorul poate naviga pe urmatoarele sectiuni.

Sectiunea principala: Aceasta sectiune permite utilizatorului sa vizualizeze numele tuturor proceselor, valorile prestabilite, modul de control, unitati si procese in cascada. Se pot adauga cicluri suplimentare controlate prin porturile analogice si seriale, direct din aceasta sectiune. Sectiunile suplimentare sunt asociate cand utilizatorii pot modifica valorile prestabilite, modurile de control, configuratii si ecrane de alarma pentru toti parametrii controlati, cu exceptia pompelor.

Sectiunea de calibrare: Din aceasta sectiune utilizatorul poate calibra parametrii tuturor senzorilor, dupa cum se specifica in fiecare configuratie.

Sectiunea proceselor in cascada: Permite / interzice cascadarea pentru oricare sau toti parametrii, dupa cum se specifica in fiecare configuratie, inclusiv senzorii de pH sau pentru determinarea concentratiei de oxigen.

Sectiunea de tendinte: Aceasta sectiune ofera posibilitatea imprimarii a pana la 8 parametri pe un singur ecran, precum si vizualizarea graficului in timp real a tendintelor pentru cei 8 parametri. Avantaje:

Se poate introduce afisarea valorilor maxime / minime pentru fiecare parametru

Fiecare parametru poate fi reprezentat intr-o anumita culoare

Se poate selecta None pentru a sterge un ciclu de tendinta

Se pot exporta datele printr-un port USB

Se poate selecta prelevarea probelor de la min. 5 secunde la max. 60 secunde

Vezi tabelul de mai jos pentru timpul total de tendinta:

Intr-un singur ciclu de lucru, datele sunt suprascrise dupa timpul maxim de calcul a tendintelor. Pentru a salva datele de tendinta, se vor exporta datele prin portul USB.

Sectiunea pompe: Aceasta sectiune controleaza toti parametrii pompelor incluzand cele 3 pompe incorporate cu viteza de rotatie fixa de pe fiecare sistem de asigurare a utilitatilor, si toate pompele suplimentare adaugate cu ajutorul porturilor I/O analogice.

Utilizatorul poate selecta oricare dintre cele 6 metode de a lucra cu pompa.

Utilizatorul are posibilitatea sa calibreze pompele de pe display si sa introduca cate o valoare in ml/sec, apoi sa se vizualizeze debitele totale ale pompelor. Utilizatorii pot selecta timpul de lucru a fiecarei pompe in secunde.

Sectiunea de setare a alarmelor: se pot defini alarme absolute sau alarme de abatere de la valoarea prestabilita, pentru oricare sau pentru toti parametrii controlati, pe un singur ecran. La fiecare ciclu de lucru se poate vizualiza un istoric al tuturor alarmelor.

Sectiunea de reglare: aceasta sectiune are atasate 4 subsectiuni: reglaj controller, gestionarul de retete, reglaj sistem si reglaj echipament.

Reglaj controller:

Utilizatorul poate introduce numele echipamentului

Se poate selecta proces de fermentare sau de cultura celulara

Se poate selecta optiunea de amestec de gaze

Se poate selecta dimensiunea corecta a vasului, pentru valori PI precise

Optional se poate selecta cel de-al doilea senzor de concentratie de oxigen dizolvat / pH sau cel de-al doilea senzor de concentratie de oxigen dizolvat si redox - daca optiunea este disponibila

Se poate vizualiza tipul echipamentului, numarul de controller-e termale de debit, domeniul de masura al acestora

Gestionarul de retete:

Poate salva si incarca pana la 10 retete / recepturi de fabricatie

Reglaj sistem:

Limba: engleza

Calibrarea ecranului touch screen

Reglaj data si ora

Vizualizarea versiunilor curente de firmware si software

Reglaj echipament:

Vizualizarea echipamentului de la fermentatoarele 1 4

Reglaj al identificatorului pentru soft

Selectare soft

Moduri de control selectabile de utilizator:

Automat

Manual

Oprit

VARIANTA STANDARD

Parametrii standard cu un controller termal de debit includ:

Agitarea

Temperatura

pH-ul

Concentratia oxigenului dizolvat

Aerul

O₂

GasFlo (setare si vizualizare a debitului total de gaz)

Hi-Foam (nivelul superior al spumei)

Pompa 1 (sectiunea pompe)

Pompa 2 (sectiunea pompe)

Pompa 3 (sectiunea pompe)

Max. 6 intrari-iesiri analogice

Optional:

Al doilea senzor de pH sau redox

Al doilea senzor de masurare a concentratiei de oxigen

Debitul de gaz prin controller-ul termal de debit

Intrarile si iesirile analogice standard:

Un total de 8 intrari si iesiri standard

a. In cazul echipamentului standard cu un singur controller termal de debit, o intrare si o iesire este dedicata pentru aceasta

b. O intrare si o iesire sunt dedicate pentru perna de gaz

Posibilitate de a conecta pana la 7 echipamente auxiliare

3 din 7 intrari / iesiri poseda jumperi - pentru selectare semnal 4 - 20 mA sau 0 - 5 V

4 din 7 intrari / iesiri sunt dedicate pentru semnal 0 - 5 V

Echipamentul standard cu un controller termal de debit si echipamentul cu 2 controller-e termale de debit vor utiliza intrarile si iesirile analogice pe semnal 0 - 5 V.

Porturile USB

Port USB pentru a conecta 4 porturi I/O seriale (RS 232)

Port USB pentru upgrade a firmware-ului si pentru depanarea soft-ului, precum si pentru exportului datelor de tendinta

Magistrala de control (RS 485)

Intrare controller - pentru a conecta cel de-al doilea fermentator - optional

Iesire controller (conecteaza primul fermentator) cu cablu cu 25 picioruse

Conector pentru al doilea senzor de pH / concentratie de oxigen / redox

Iesire seriala standard (RS 422)

Modbus / AFS pentru interfata SCADA

Conector ethernet

Pentru o viitoare expandare

Conector VGA

Conector cu 15 pini pentru conectarea unui monitor suplimentar

Conector RS 232 standard

Conector cu 9 pini pentru conectarea unui monitor de tip touch screen suplimentar

Temperatura

Agitarea

Pompe

3 pompe cu turatie fixa pentru controlul mediului de nutritie, acid, baza, controlul nivelului spumei ori pentru recoltarea produslui obtinut. Echipamentul permite adaugarea de pompe cu turatie fixa sau variabila prin intrarile / iesirile disponibile.

pH

Se ofera un senzor de pH cu gel Ingold. Iesirea trimite un semnal catre o pompa de acid, baza si/sau gaz. Domeniul de pH citit este 2 14

a. Este disponibil cel de-al doilea senzor de pH optional. Permite utilizatorului sa comute masurarea pH-ului catre al II-lea senzor, in cazul defectarii primului

Sau

b. Se poate conecta un senzor redox pentru a masura potentialul de reducere al oxigenului in mediu.

Oxigenul dizolvat

Se poate masura nivelul de oxigen dizolvat in fermentator cu senzorul aferent si se poate mentine acest nivel folosind agitarea, alte gaze si / sau pompele de mediu nutritiv.

Este disponibil cel de-al doilea senzor optional de nivel al oxigenului dizolvat. Permite utilizatorului sa comute masurarea nivelul oxigenului dizolvat catre al II-lea senzor, in cazul defectarii primului

Gaz(e)

Controller-ul termal de debit cu posibilitate de control a debitului la nivelul de ±0,1 litri/min (SLPM - Standard Liter Per Minute) si fara pierderi cand gazele sunt oprite

Echipamamentul cu un controller termal de debit este integrat cu 4 electrovalve de gaz pentru a controla automat debitul de aer/gaze care intra in vas

Echipamamentul fara controller termal de debit este integrat cu 4 electrovalve de gaz si se poate controla manual debitul de aer/gaze care intra in vas

Echipamamentul cu doua controller-e termice de debit poate controla automat debitul a doua gaze care intra in vas

Detectarea debitului / a nivelului spumei

Pentru detectarea nivelului s-a prevazut un senzor de nivel, care trimite un semnal de pornit/oprit catre controller si lucreaza automat cu pompele pentru a informa utilizatorul despre spuma / nivelul lichidului din vas.

Intrari / iesiri pentru echipamente auxiliare

Pentru conectarea echipamentelor auxiliare sunt disponibile un numar de max. 6 intrari / iesiri, ca de ex. pompe, senzori de turbiditate, analizoare de gaz, analizoare de glucoza. Dupa ce echipamentele sunt conectate, acestea sunt vizualizate si pot fi controlate de la ecranul touch screen.

Intrari / iesiri seriale pentru echipamente auxiliare

Pentru conectarea echipamentelor auxiliare care necesita conexiune seriala sunt disponibile un numar de max. 4 intrari / iesiri, ca de ex. balante, recipiente si/sau orice alt echipament cu conector serial.

Necesitati de utilitati si conexiuni

Cerinte:

Temperatura de lucru: 10 35°C

Umiditatea relativa max. 80% fara formare de condens

Necesita un spatiu de min 15 cm intre peretele din spate ala aparatului si perete pentru ventilare si racire.

Dimensiuni:

ASIGURAREA CALITATII

Toate fazele de fabricatie, incepand de la achizitionarea materialelor si a componentelor, trecand prin fabricatia pieselor individuale si a subansamblurilor si pana la controlul final al fermentatorului, sunt supervizate de departamentul de asigurare a calitatii. Procedurile de asigurare a calitatii asigura fabricatia vaselor in conformitate cu cerintele normativelor in vigoare privind echipamentele care lucreaza sub presiune si la temperatura ridicata.

Fiecare fermentator este inspectat si lucreaza ca un sistem integrat pentru a asigura:

Calibrarea instrumentelor

Controlul in limitele specificatiilor tehnice

Intretinerea sterilitatii pe parcursul fermentatiei si a adaugarii inoculum-ului, prelevarea probelor si recoltarea rezultatelor.
